建筑电气施工图识图详解VIP专享

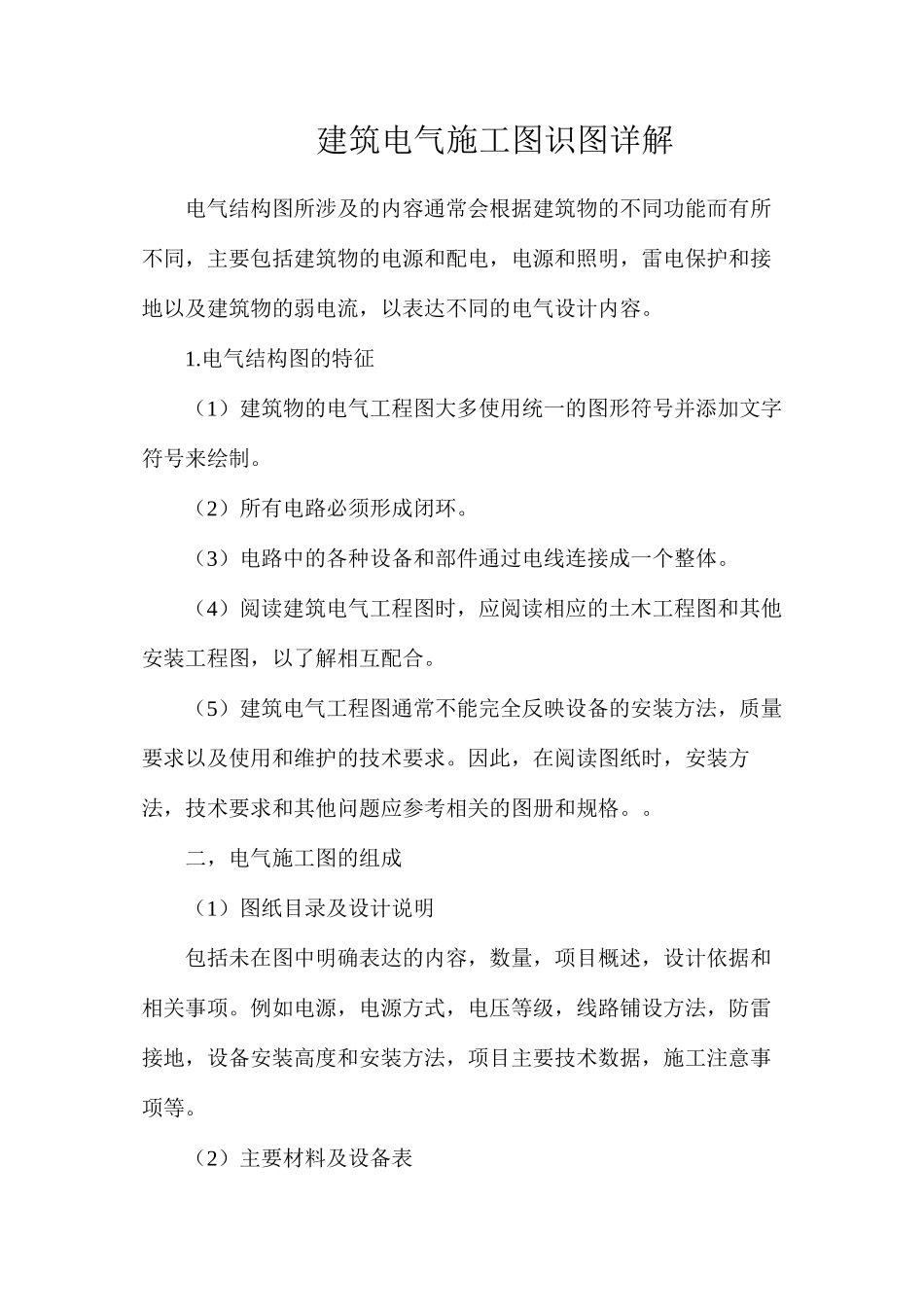

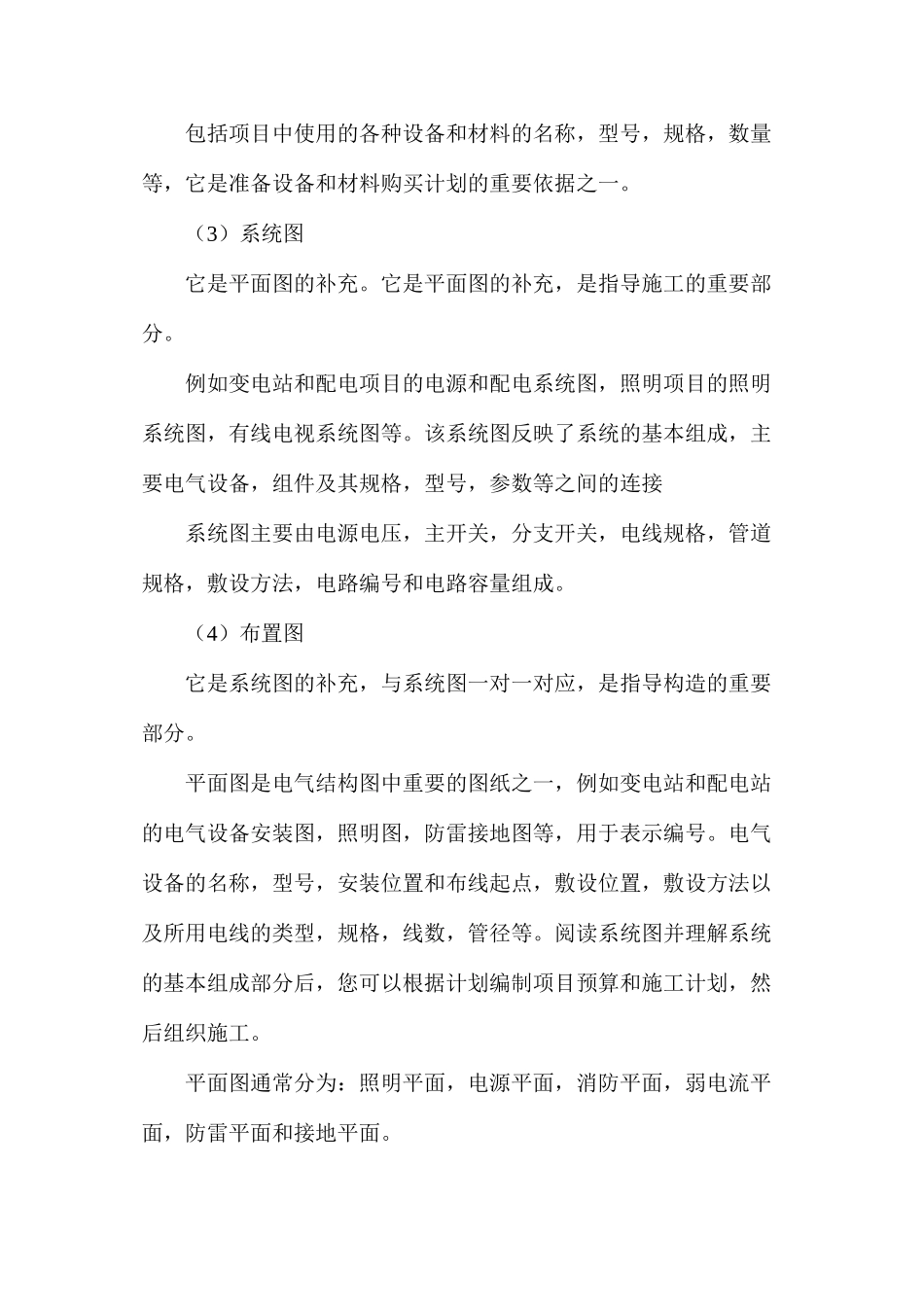

建筑电气施工图识图详解电气结构图所涉及的内容通常会根据建筑物的不同功能而有所不同，主要包括建筑物的电源和配电，电源和照明，雷电保护和接地以及建筑物的弱电流，以表达不同的电气设计内容。1.电气结构图的特征（1）建筑物的电气工程图大多使用统一的图形符号并添加文字符号来绘制。（2）所有电路必须形成闭环。（3）电路中的各种设备和部件通过电线连接成一个整体。（4）阅读建筑电气工程图时，应阅读相应的土木工程图和其他安装工程图，以了解相互配合。（5）建筑电气工程图通常不能完全反映设备的安装方法，质量要求以及使用和维护的技术要求。因此，在阅读图纸时，安装方法，技术要求和其他问题应参考相关的图册和规格。。二，电气施工图的组成（1）图纸目录及设计说明包括未在图中明确表达的内容，数量，项目概述，设计依据和相关事项。例如电源，电源方式，电压等级，线路铺设方法，防雷接地，设备安装高度和安装方法，项目主要技术数据，施工注意事项等。（2）主要材料及设备表包括项目中使用的各种设备和材料的名称，型号，规格，数量等，它是准备设备和材料购买计划的重要依据之一。（3）系统图它是平面图的补充。它是平面图的补充，是指导施工的重要部分。例如变电站和配电项目的电源和配电系统图，照明项目的照明系统图，有线电视系统图等。该系统图反映了系统的基本组成，主要电气设备，组件及其规格，型号，参数等之间的连接系统图主要由电源电压，主开关，分支开关，电线规格，管道规格，敷设方法，电路编号和电路容量组成。（4）布置图它是系统图的补充，与系统图一对一对应，是指导构造的重要部分。平面图是电气结构图中重要的图纸之一，例如变电站和配电站的电气设备安装图，照明图，防雷接地图等，用于表示编号。电气设备的名称，型号，安装位置和布线起点，敷设位置，敷设方法以及所用电线的类型，规格，线数，管径等。阅读系统图并理解系统的基本组成部分后，您可以根据计划编制项目预算和施工计划，然后组织施工。平面图通常分为：照明平面，电源平面，消防平面，弱电流平面，防雷平面和接地平面。平面图主要由设备，配电箱，连接到设备的电线和电路编号组成（5）控制原理图包括系统中使用的电气设备的电气控制原理，以指导电气设备的安装以及控制系统的调试和运行。（6）安装接线图包括电气设备的布局和布线，应与控制示意图进行比较，以进行系统布线和调整。（7）安装图（详细图）大型安装图是详细示出电气设备的安装...
