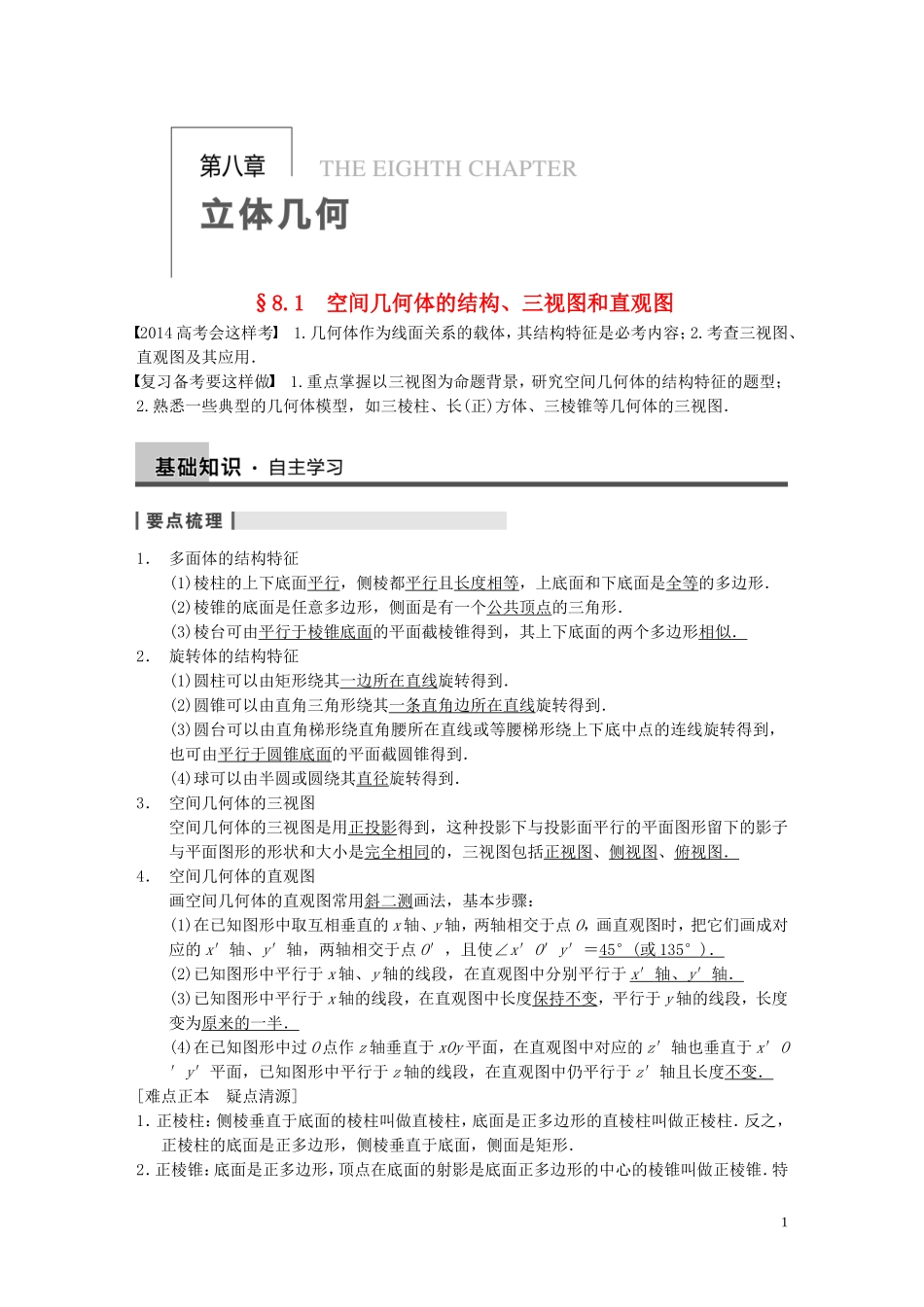

§8.1 空间几何体的结构、三视图和直观图2014 高考会这样考 1.几何体作为线面关系的载体，其结构特征是必考内容；2.考查三视图、直观图及其应用．复习备考要这样做 1.重点掌握以三视图为命题背景，研究空间几何体的结构特征的题型；2.熟悉一些典型的几何体模型，如三棱柱、长(正)方体、三棱锥等几何体的三视图．1． 多面体的结构特征(1)棱柱的上下底面平行，侧棱都平行且长度相等，上底面和下底面是全等的多边形．(2)棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形．(3)棱台可由平行于棱锥底面的平面截棱锥得到，其上下底面的两个多边形相似．2． 旋转体的结构特征(1)圆柱可以由矩形绕其一边所在直线旋转得到．(2)圆锥可以由直角三角形绕其一条直角边所在直线旋转得到．(3)圆台可以由直角梯形绕直角腰所在直线或等腰梯形绕上下底中点的连线旋转得到，也可由平行于圆锥底面的平面截圆锥得到．(4)球可以由半圆或圆绕其直径旋转得到．3． 空间几何体的三视图空间几何体的三视图是用正投影得到，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括正视图、侧视图、俯视图．4． 空间几何体的直观图画空间几何体的直观图常用斜二测画法，基本步骤：(1)在已知图形中取互相垂直的 x 轴、y 轴，两轴相交于点 O，画直观图时，把它们画成对应的 x′轴、y′轴，两轴相交于点 O′，且使∠x′O′y′＝45°( 或 135°) ． (2)已知图形中平行于 x 轴、y 轴的线段，在直观图中分别平行于 x ′ 轴、 y ′ 轴． (3)已知图形中平行于 x 轴的线段，在直观图中长度保持不变，平行于 y 轴的线段，长度变为原来的一半．(4)在已知图形中过 O 点作 z 轴垂直于 xOy 平面，在直观图中对应的 z′轴也垂直于 x′O′y′平面，已知图形中平行于 z 轴的线段，在直观图中仍平行于 z′轴且长度不变．[难点正本 疑点清源]1．正棱柱：侧棱垂直于底面的棱柱叫做直棱柱，底面是正多边形的直棱柱叫做正棱柱．反之，正棱柱的底面是正多边形，侧棱垂直于底面，侧面是矩形．2．正棱锥：底面是正多边形，顶点在底面的射影是底面正多边形的中心的棱锥叫做正棱锥．特1别地，各棱均相等的正三棱锥叫正四面体．反过来，正棱锥的底面是正多边形，且顶点在底面的射影是底面正多边形的中心．3．三视图的长度特征：“长对正、宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯...
