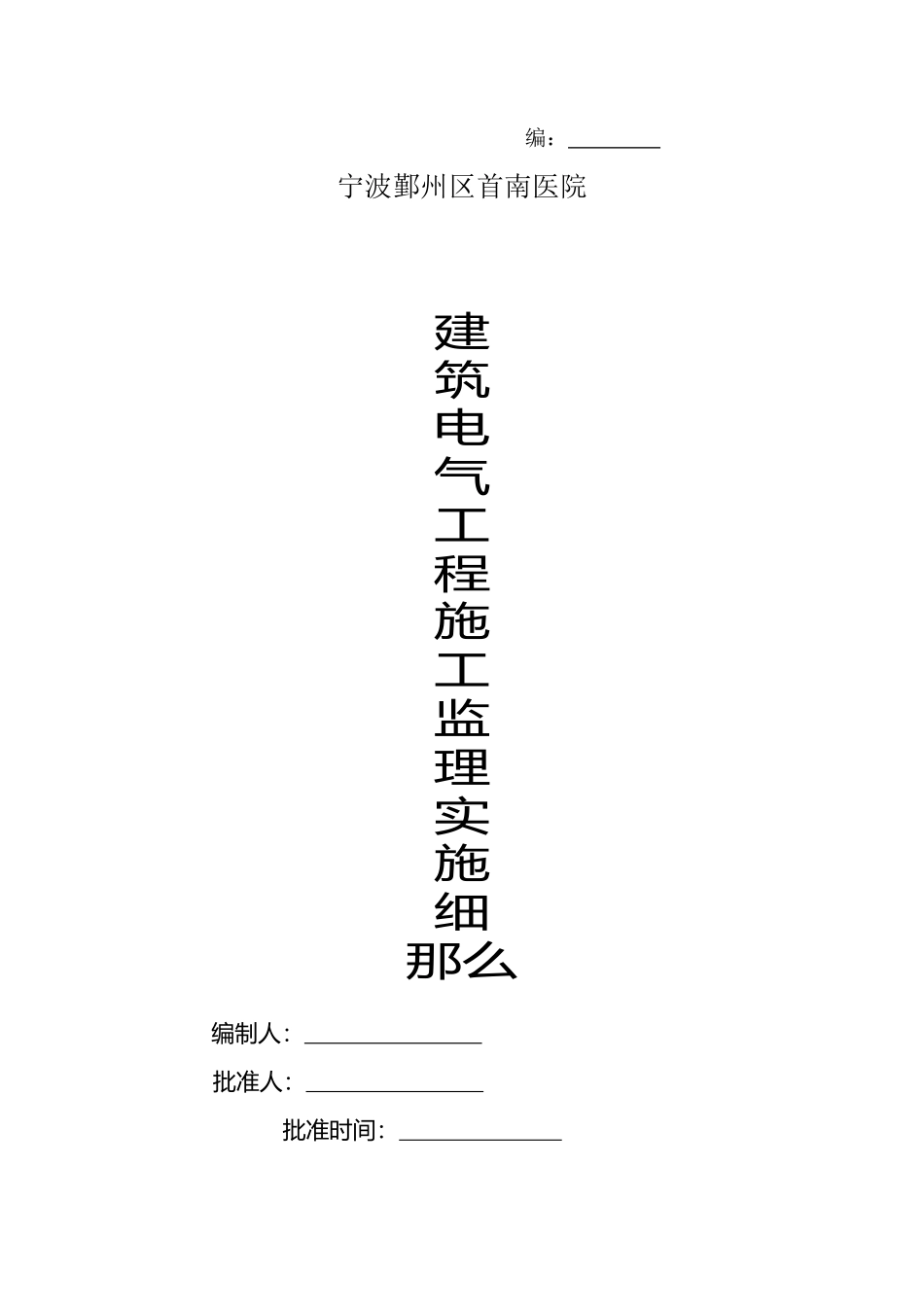

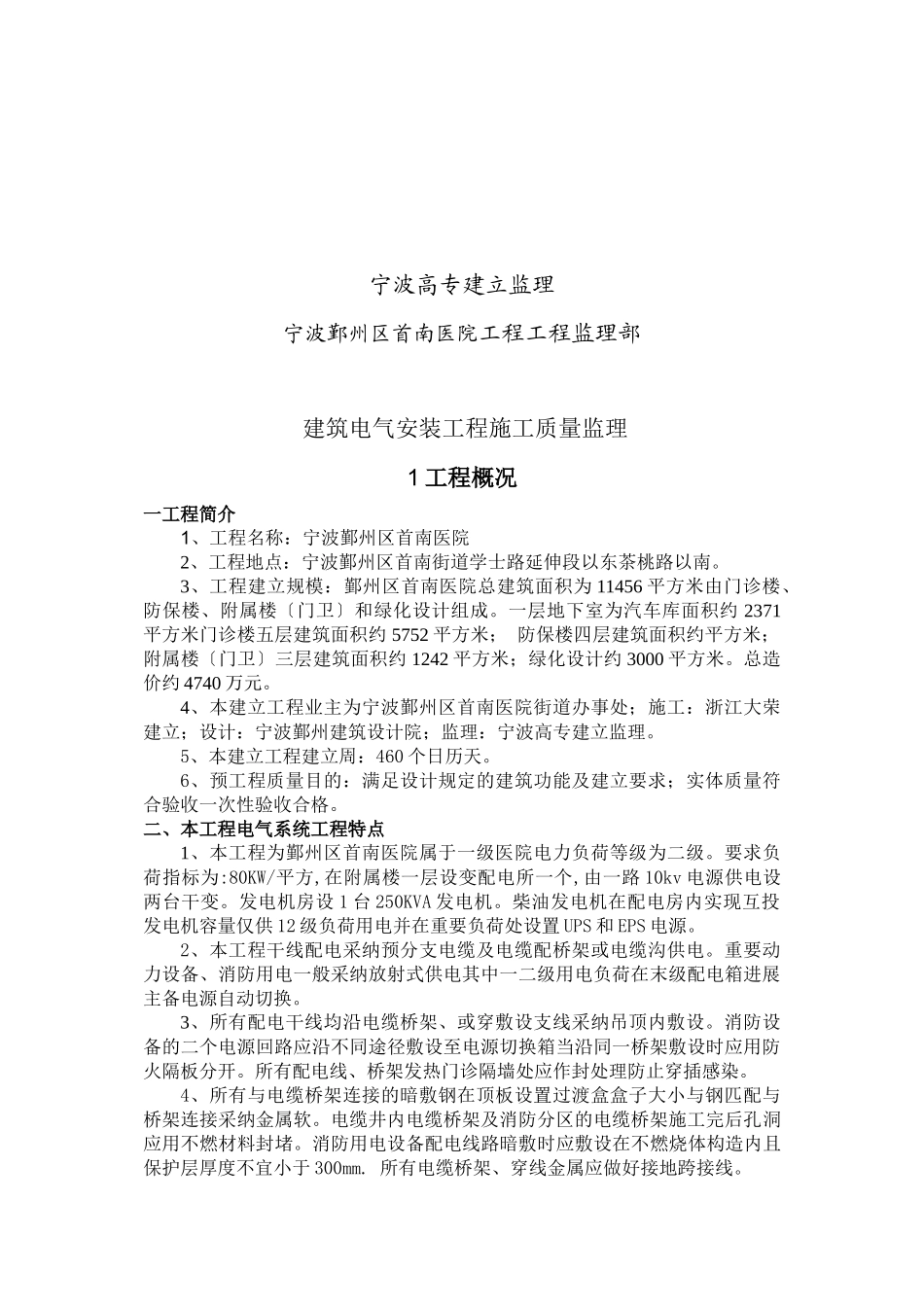

编： 宁波鄞州区首南医院建筑电气工程施工监理实施细那么 编制人： 批准人： 批准时间： 宁波高专建立监理宁波鄞州区首南医院工程工程监理部 建筑电气安装工程施工质量监理1 工程概况一工程简介 1、工程名称：宁波鄞州区首南医院2、工程地点：宁波鄞州区首南街道学士路延伸段以东茶桃路以南。3、工程建立规模：鄞州区首南医院总建筑面积为 11456 平方米由门诊楼、防保楼、附属楼〔门卫〕和绿化设计组成。一层地下室为汽车库面积约 2371平方米门诊楼五层建筑面积约 5752 平方米； 防保楼四层建筑面积约平方米；附属楼〔门卫〕三层建筑面积约 1242 平方米；绿化设计约 3000 平方米。总造价约 4740 万元。4、本建立工程业主为宁波鄞州区首南医院街道办事处；施工：浙江大荣建立；设计：宁波鄞州建筑设计院；监理：宁波高专建立监理。5、本建立工程建立周：460 个日历天。6、预工程质量目的：满足设计规定的建筑功能及建立要求；实体质量符合验收一次性验收合格。二、本工程电气系统工程特点1、本工程为鄞州区首南医院属于一级医院电力负荷等级为二级。要求负荷指标为:80KW/平方,在附属楼一层设变配电所一个,由一路 10kv 电源供电设两台干变。发电机房设 1 台 250KVA 发电机。柴油发电机在配电房内实现互投发电机容量仅供 12 级负荷用电并在重要负荷处设置 UPS 和 EPS 电源。2、本工程干线配电采纳预分支电缆及电缆配桥架或电缆沟供电。重要动力设备、消防用电一般采纳放射式供电其中一二级用电负荷在末级配电箱进展主备电源自动切换。3、所有配电干线均沿电缆桥架、或穿敷设支线采纳吊顶内敷设。消防设备的二个电源回路应沿不同途径敷设至电源切换箱当沿同一桥架敷设时应用防火隔板分开。所有配电线、桥架发热门诊隔墙处应作封处理防止穿插感染。4、所有与电缆桥架连接的暗敷钢在顶板设置过渡盒盒子大小与钢匹配与桥架连接采纳金属软。电缆井内电缆桥架及消防分区的电缆桥架施工完后孔洞应用不燃材料封堵。消防用电设备配电线路暗敷时应敷设在不燃烧体构造内且保护层厚度不宜小于 300mm. 所有电缆桥架、穿线金属应做好接地跨接线。5、本工程属于二类防雷建筑采纳避雷带〔网〕及避雷针作为防雷接闪器在屋顶儿墙、屋檐等易受雷击的部位设置避雷带。避雷引下线利用柱内两根对角主筋〔Φ>16〕接地体利用桩、承台、地梁主筋所有连接均采纳焊接；并在距地 1.5 米处设测试卡子。6、本工程采纳 TN—S 制接地形式接地电...
