某煤矿回风斜井引风道施工安全技术措施VIP专享

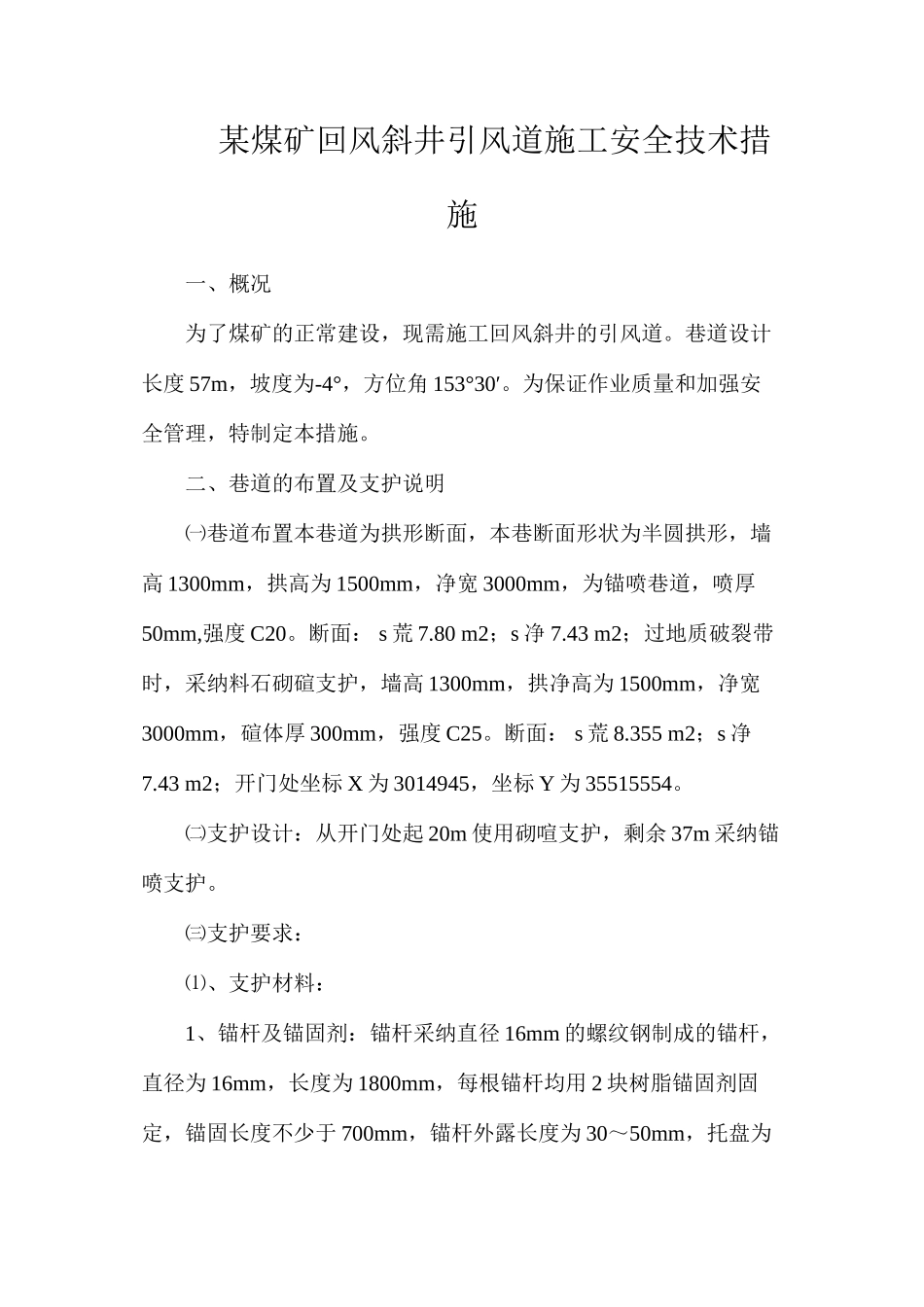

某煤矿回风斜井引风道施工安全技术措施一、概况为了煤矿的正常建设，现需施工回风斜井的引风道。巷道设计长度 57m，坡度为-4°，方位角 153°30′。为保证作业质量和加强安全管理，特制定本措施。二、巷道的布置及支护说明㈠巷道布置本巷道为拱形断面，本巷断面形状为半圆拱形，墙高 1300mm，拱高为 1500mm，净宽 3000mm，为锚喷巷道，喷厚50mm,强度 C20 。断面： s 荒 7.80 m2；s 净 7.43 m2；过地质破裂带时，采纳料石砌碹支护，墙高 1300mm，拱净高为 1500mm，净宽3000mm，碹体厚 300mm，强度 C25 。断面： s 荒 8.355 m2；s 净7.43 m2；开门处坐标 X 为 3014945，坐标 Y 为 35515554。㈡支护设计：从开门处起 20m 使用砌喧支护，剩余 37m 采纳锚喷支护。㈢支护要求：⑴、支护材料：1、锚杆及锚固剂：锚杆采纳直径 16mm 的螺纹钢制成的锚杆，直径为 16mm，长度为 1800mm，每根锚杆均用 2 块树脂锚固剂固定，锚固长度不少于 700mm，锚杆外露长度为 30～50mm，托盘为方形，规格为 150*150mm，用厚度为 5mm 优质钢材轧制而成。锚杆均使用配套标准螺母紧固，每根锚杆锚固力不小于 30KN。2、顶板不稳定时采纳砌碹支护，碹体厚度 300mm。⑵、安装锚杆、挂网及砌碹工艺1、打锚杆眼打眼前，首先根据中、腰线严格检查巷道断面规格，不符合作业规程要求时必须先进行处理；打眼前要先敲帮问顶，认真检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆眼的位置要准确，眼位误差不得超过 100mm，角度不得小于 75度。锚杆眼深度应与锚杆长度相匹配，打眼时应在钎子上做好标志，严格按锚杆长度打眼，深度 1.7m，锚杆眼打好后，应将眼内的岩渣、积水清理洁净。打眼时，必须在前探支架的掩护下操作。打眼的顺序，应由外向里先顶后帮的顺序依次进行。2、安装锚杆树脂锚杆安装工序：① 清理锚杆眼。② 检查锚杆眼深度，锚孔深度应保证锚杆外露丝长度 30～50毫米。锚杆眼的超深部分应填入炮泥或锚固剂；未达到规定深度的锚杆眼，应补钻至规定深度。③ 检查树脂药卷，破裂、失效的药卷不准使用。④ 将树脂药卷根据安装顺序轻轻送入眼底，用锚杆顶住药卷，利用快速搅拌器开始搅拌，直到感觉有负载时，停止锚杆旋转。树脂完全凝固后，开始快速搅拌器，带动螺母拧断剪力销，上紧螺母。在树脂药卷没有固化前，严禁移动或晃动锚杆体。⑤ 全螺纹钢等强度锚杆要采纳左旋搅拌方式。⑥ 套上托盘，...
