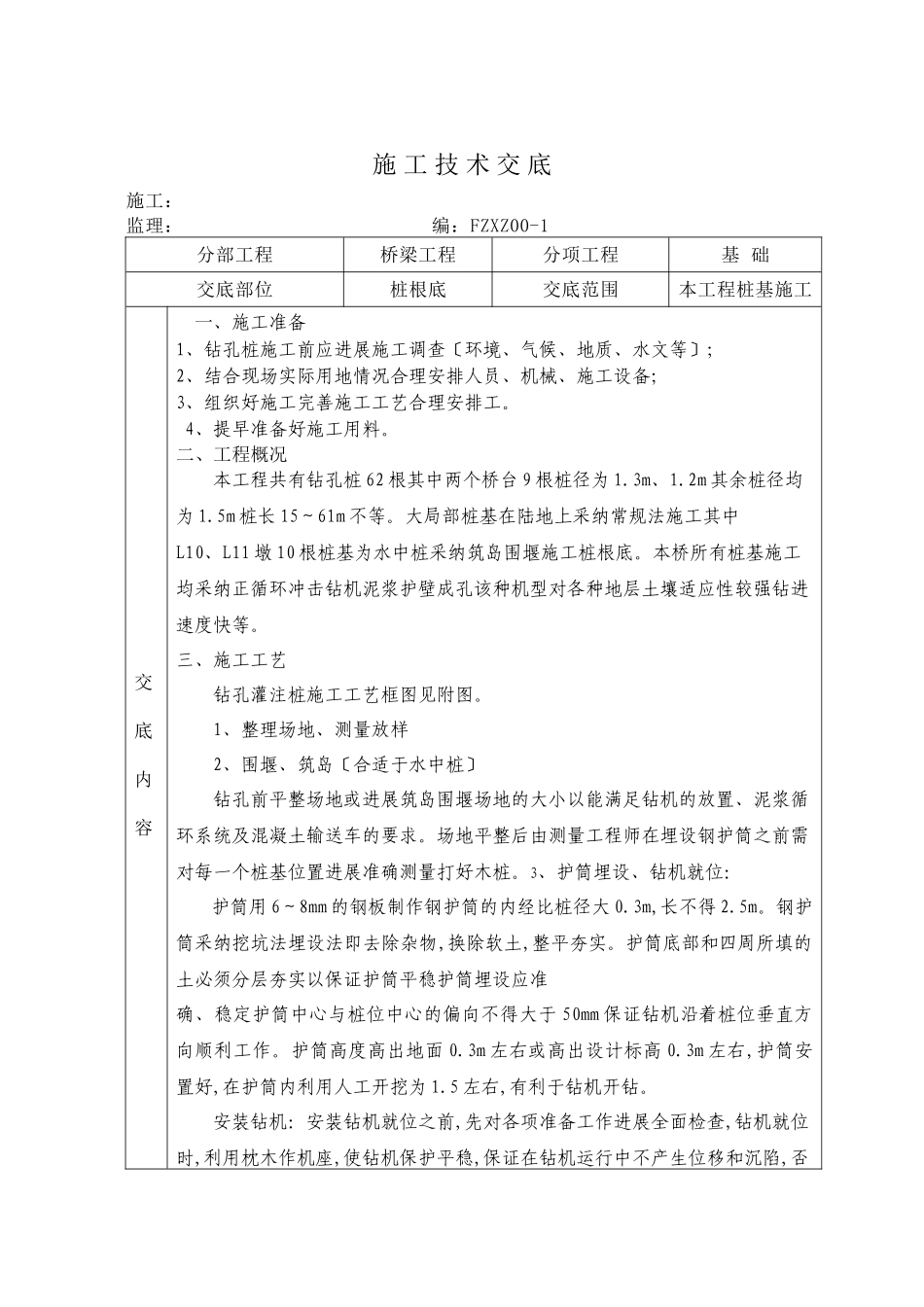

施 工 技 术 交 底施工： 监理：编：FZXZ00-1 分部工程桥梁工程分项工程 基 础交底部位桩根底交底范围本工程桩基施工交底内容一、施工准备1、钻孔桩施工前应进展施工调查〔环境、气候、地质、水文等〕；2、结合现场实际用地情况合理安排人员、机械、施工设备；3、组织好施工完善施工工艺合理安排工。 4、提早准备好施工用料。二、工程概况本工程共有钻孔桩 62 根其中两个桥台 9 根桩径为 1.3m、1.2m 其余桩径均为 1.5m 桩长 15～61m 不等。大局部桩基在陆地上采纳常规法施工其中L10、L11 墩 10 根桩基为水中桩采纳筑岛围堰施工桩根底。本桥所有桩基施工均采纳正循环冲击钻机泥浆护壁成孔该种机型对各种地层土壤适应性较强钻进速度快等。三、施工工艺钻孔灌注桩施工工艺框图见附图。1、整理场地、测量放样2、围堰、筑岛〔合适于水中桩〕钻孔前平整场地或进展筑岛围堰场地的大小以能满足钻机的放置、泥浆循环系统及混凝土输送车的要求。场地平整后由测量工程师在埋设钢护筒之前需对每一个桩基位置进展准确测量打好木桩。3、护筒埋设、钻机就位：护筒用 6～8mm 的钢板制作钢护筒的内经比桩径大 0.3m,长不得 2.5m。钢护筒采纳挖坑法埋设法即去除杂物,换除软土,整平夯实。护筒底部和四周所填的土必须分层夯实以保证护筒平稳护筒埋设应准确、稳定护筒中心与桩位中心的偏向不得大于 50mm 保证钻机沿着桩位垂直方向顺利工作。护筒高度高出地面 0.3m 左右或高出设计标高 0.3m 左右,护筒安置好,在护筒内利用人工开挖为 1.5 左右,有利于钻机开钻。安装钻机：安装钻机就位之前,先对各项准备工作进展全面检查,钻机就位时,利用枕木作机座,使钻机保护平稳,保证在钻机运行中不产生位移和沉陷,否那么应及时进展处理。钻机中心应对准桩中心并与钻架上的起吊滑轮在同一铅垂线上。保证钻机中心竖直且与桩中心重合。泥浆制备：采纳粘土造浆方式进展护壁。在开钻之前向桩孔内放入一定数量的粘土及水稍提桩锤在护筒内打浆并开动泥浆泵进展循环待泥浆均匀前方可开场钻进。泥浆浆液的比重、粘度、静切力、酸碱度、胶体率、失水、含砂率等指标要符合该地层护壁要求。造浆用的粘土应符合以下技术要求：胶体率不低于 95％含砂率不大于 4％造浆率不低于 0.006m³/kg~0.008m³/kg泥浆性能指标应符合以下技术要求：泥浆相对度 1.25漏斗粘度 28s含砂率 <4胶体率 >95失水量 <30mL/30min4、冲击成孔：开场钻孔时进尺要适当控制对护筒底部...
