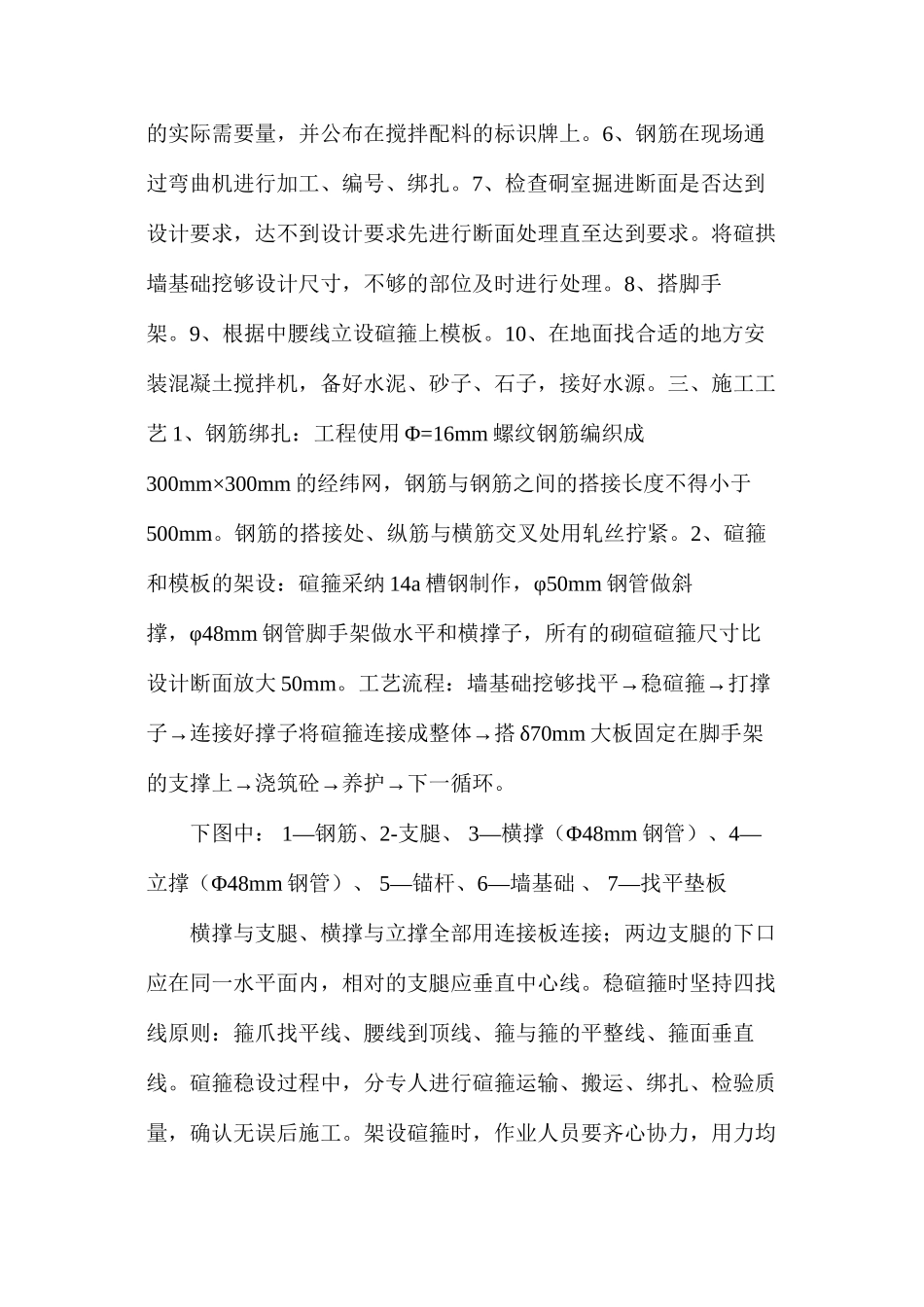

检修硐室浇筑混凝土碹拱施工安全技术措施矿建四队承建的检修硐室工程即将进入混凝土浇筑施工阶段，为了保质、保量、安全施工，特制定本安全技术措施。一、工程概况检修硐室：设计长度 16 米，半圆拱形巷道，墙高 2 米，半圆拱直径 8 米，掘进断面 41.12 米，支护形式为锚杆、网、索+混凝土砌碹。锚杆每排 21 根，顶板正中 1 根，两侧各 10 根按间距 0.8 米均匀布置，间排距：800mm×800mm；锚索每排 3 根，间排距为1400mm×1000mm，布置在巷道中部。使用 16mm 螺纹钢筋编制300mm×300mm 经纬网格，轧丝绑紧。浇筑混凝土厚度 500mm，≮�砼强度设计为 C20，试配强度为 C25。二、施工准备 1、施工前要委托测量部门将巷道中、腰线，标定完毕后在帮部和工作面迎头用喷漆标出巷道中、腰线标记。2、施工前将审批后的本措施，仔细贯彻到每一位施工人员，使每位施工人员熟知工程概况、施工方案、施工工艺、施工顺序、质量标准及安全注意事项。3、根据设计碹拱形状加工碹箍和模板。下井前要在地面预组装后进行编号管理。4、风动震动棒 4 个，包括备用 2 台，并保证其正常运转。砼搅拌机、脚手架、建筑模板、木模板、木撑子、木塞、木楔、大板、手推车、钢筋弯曲机、铁皮等其他工具器准备齐全，满足施工需要。5、混凝土配合比在施工前报验，根据配合比计算出每盘砼的实际需要量，并公布在搅拌配料的标识牌上。6、钢筋在现场通过弯曲机进行加工、编号、绑扎。7、检查硐室掘进断面是否达到设计要求，达不到设计要求先进行断面处理直至达到要求。将碹拱墙基础挖够设计尺寸，不够的部位及时进行处理。8、搭脚手架。9、根据中腰线立设碹箍上模板。10、在地面找合适的地方安装混凝土搅拌机，备好水泥、砂子、石子，接好水源。三、施工工艺 1、钢筋绑扎：工程使用 Φ=16mm 螺纹钢筋编织成300mm×300mm 的经纬网，钢筋与钢筋之间的搭接长度不得小于500mm。钢筋的搭接处、纵筋与横筋交叉处用轧丝拧紧。2、碹箍和模板的架设：碹箍采纳 14a 槽钢制作，φ50mm 钢管做斜撑，φ48mm 钢管脚手架做水平和横撑子，所有的砌碹碹箍尺寸比设计断面放大 50mm→→。工艺流程：墙基础挖够找平稳碹箍打撑→→子连接好撑子将碹箍连接成整体搭 δ70mm 大板固定在脚手架→→→的支撑上浇筑砼养护下一循环。 下图中： 1—钢筋、2- 支腿、 3—横撑（Φ48mm 钢管）、4—立撑（Φ48mm 钢管）、 5—锚杆、6— 墙基础 、 7—找平垫板横撑与...
