浅谈钢结构联结螺栓预埋技术要点

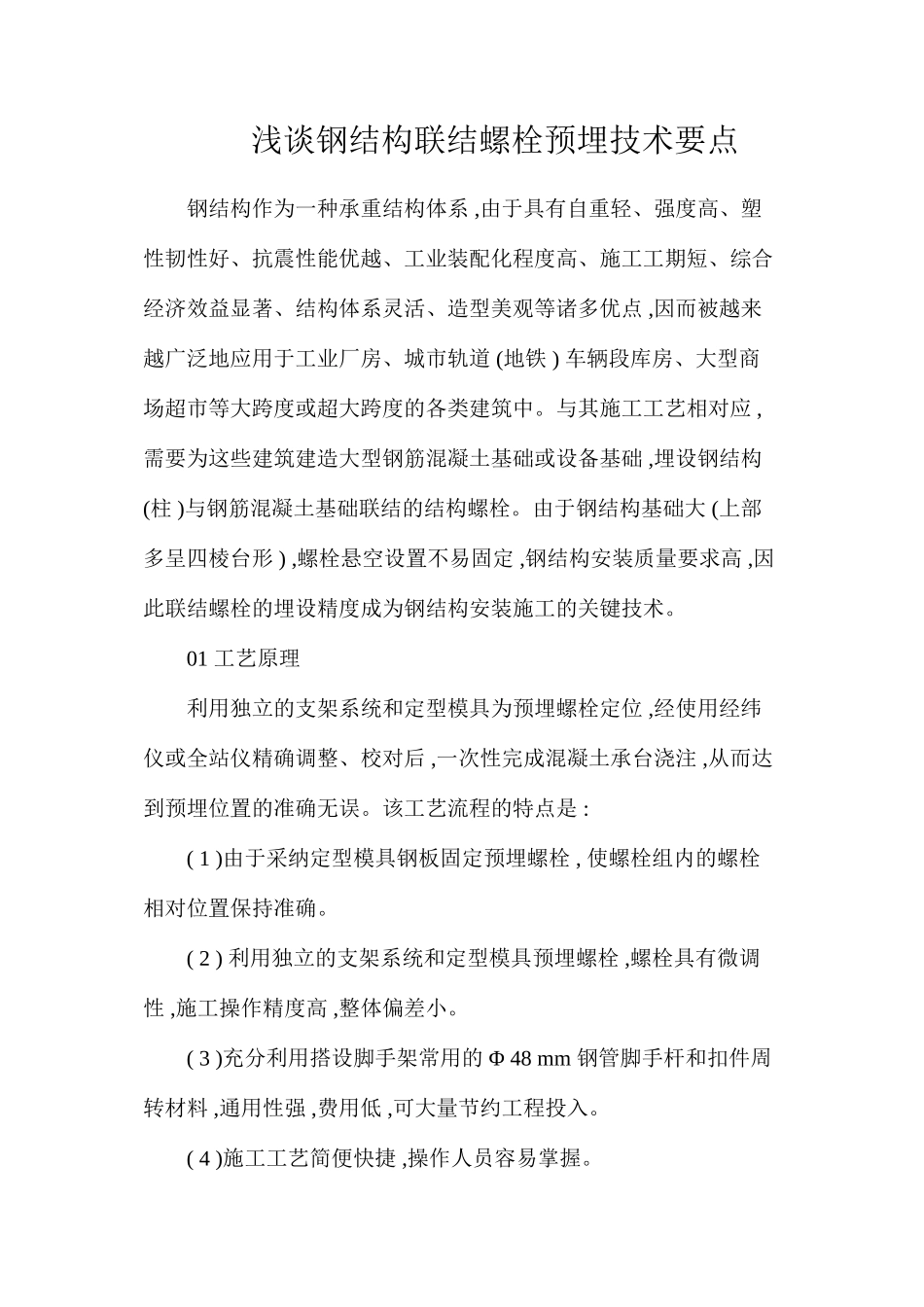

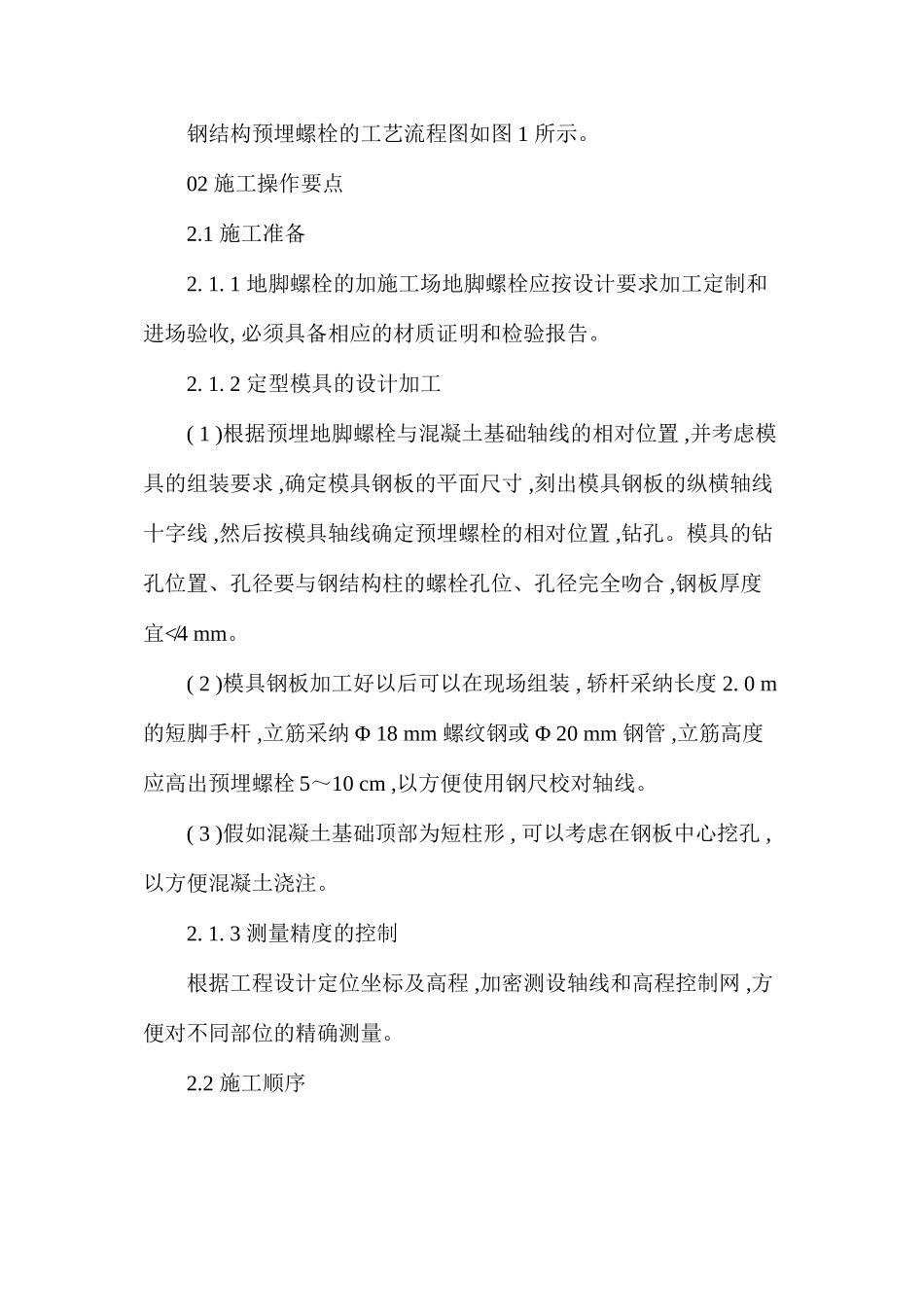

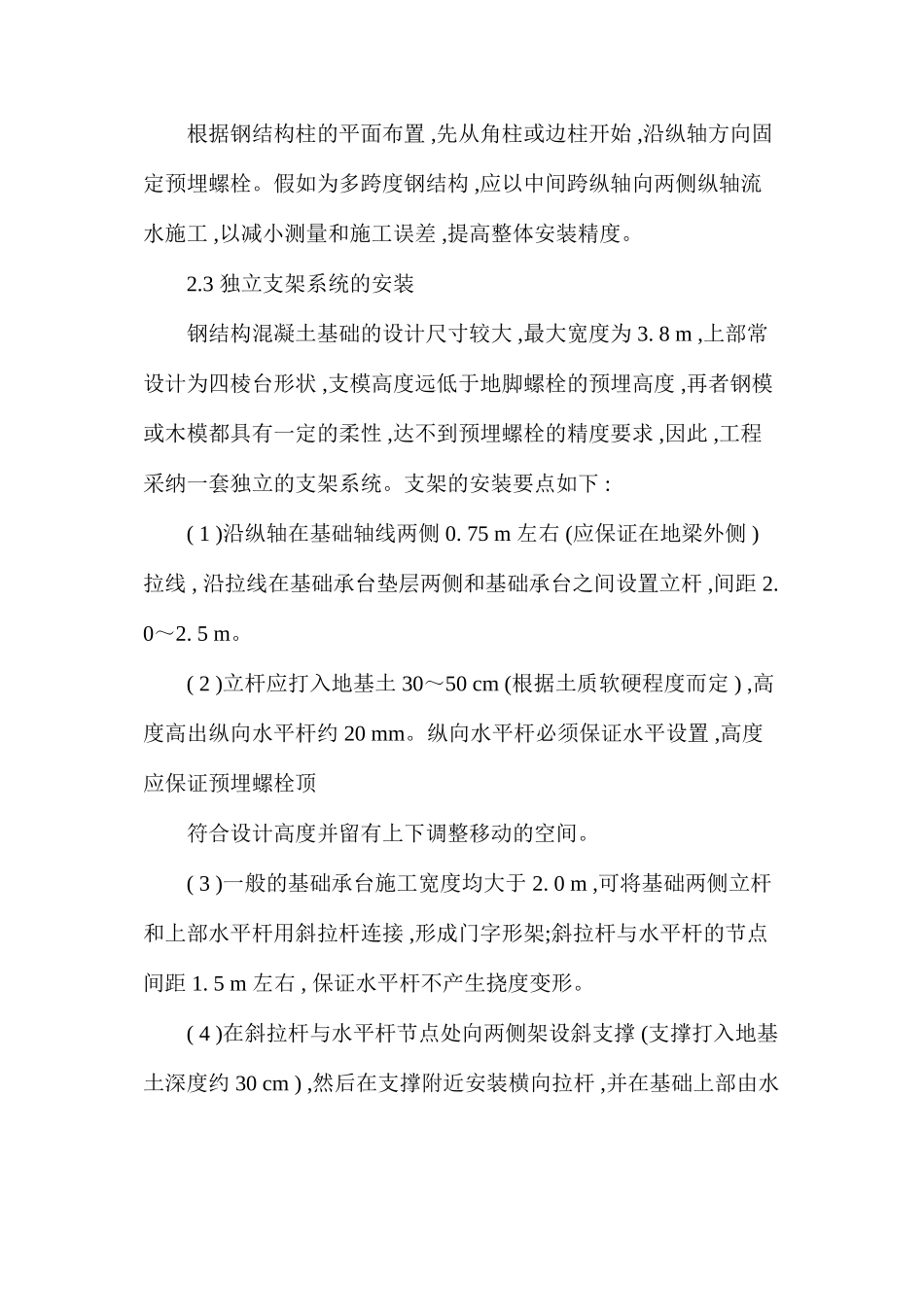

浅谈钢结构联结螺栓预埋技术要点 钢结构作为一种承重结构体系 ,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合 经济效益显著、结构体系灵活、造型美观等诸多优点 ,因而被越来 越广泛地应用于工业厂房、城市轨道 ( 地铁 ) 车辆段库房、大型商 场超市等大跨度或超大跨度的各类建筑中。与其施工工艺相对应 , 需要为这些建筑建造大型钢筋混凝土基础或设备基础 , 埋设钢结构( 柱 ) 与钢筋混凝土基础联结的结构螺栓。由于钢结构基础大 (上部 多呈四棱台形 ) , 螺栓悬空设置不易固定 , 钢结构安装质量要求高 ,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。01 工艺原理 利用独立的支架系统和定型模具为预埋螺栓定位 ,经使用经纬 仪或全站仪精确调整、校对后 , 一次性完成混凝土承台浇注 ,从而达 到预埋位置的准确无误。该工艺流程的特点是 :( 1 ) 由于采纳定型模具钢板固定预埋螺栓 , 使螺栓组内的螺栓相对位置保持准确。( 2 ) 利用独立的支架系统和定型模具预埋螺栓 ,螺栓具有微调 性 , 施工操作精度高 ,整体偏差小。( 3 ) 充分利用搭设脚手架常用的 Φ 48 mm 钢管脚手杆和扣件周 转材料 , 通用性强 , 费用低 ,可大量节约工程投入。( 4 ) 施工工艺简便快捷 ,操作人员容易掌握。 钢结构预埋螺栓的工艺流程图如图 1 所示。02 施工操作要点2.1 施工准备2. 1. 1 地脚螺栓的加施工场地脚螺栓应按设计要求加工定制和进场验收, 必须具备相应的材质证明和检验报告。2. 1. 2 定型模具的设计加工( 1 ) 根据预埋地脚螺栓与混凝土基础轴线的相对位置 ,并考虑模 具的组装要求 , 确定模具钢板的平面尺寸 ,刻出模具钢板的纵横轴线 十字线 , 然后按模具轴线确定预埋螺栓的相对位置 ,钻孔。模具的钻 孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合 ,钢板厚度≮�宜 4 mm。( 2 ) 模具钢板加工好以后可以在现场组装 , 轿杆采纳长度 2. 0 m 的短脚手杆 , 立筋采纳 Φ 18 mm 螺纹钢或 Φ 20 mm 钢管 ,立筋高度应高出预埋螺栓 5～10 cm ,以方便使用钢尺校对轴线。( 3 ) 假如混凝土基础顶部为短柱形 , 可以考虑在钢板中心挖孔 ,以方便混凝土浇注。2. 1. 3 测量精度的控制 根据工程设计定位坐标及高程 , 加密测设轴线和高程控制网 ,方便对不同部位的精确测量。2.2 施工顺序 根据钢结构...
