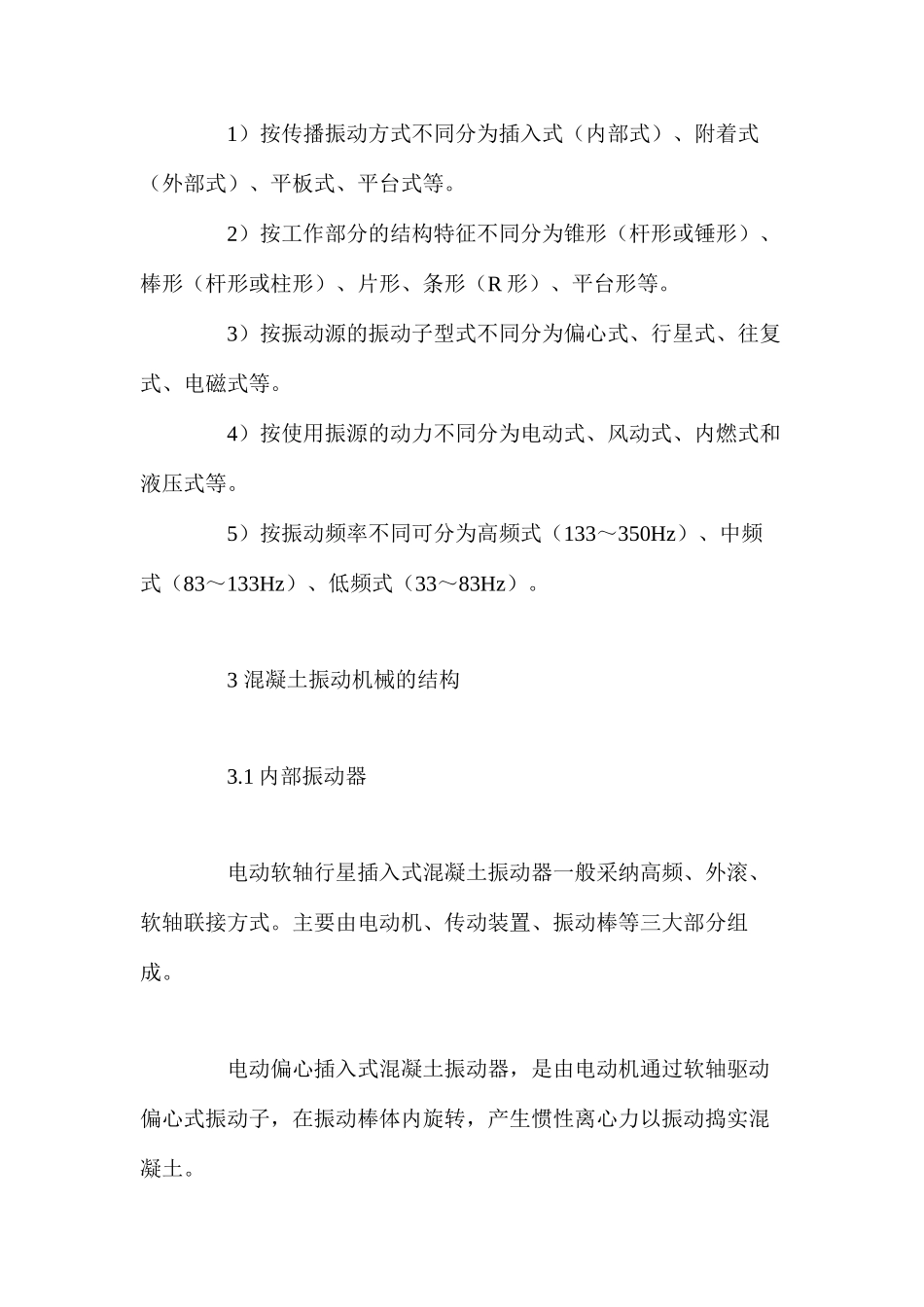

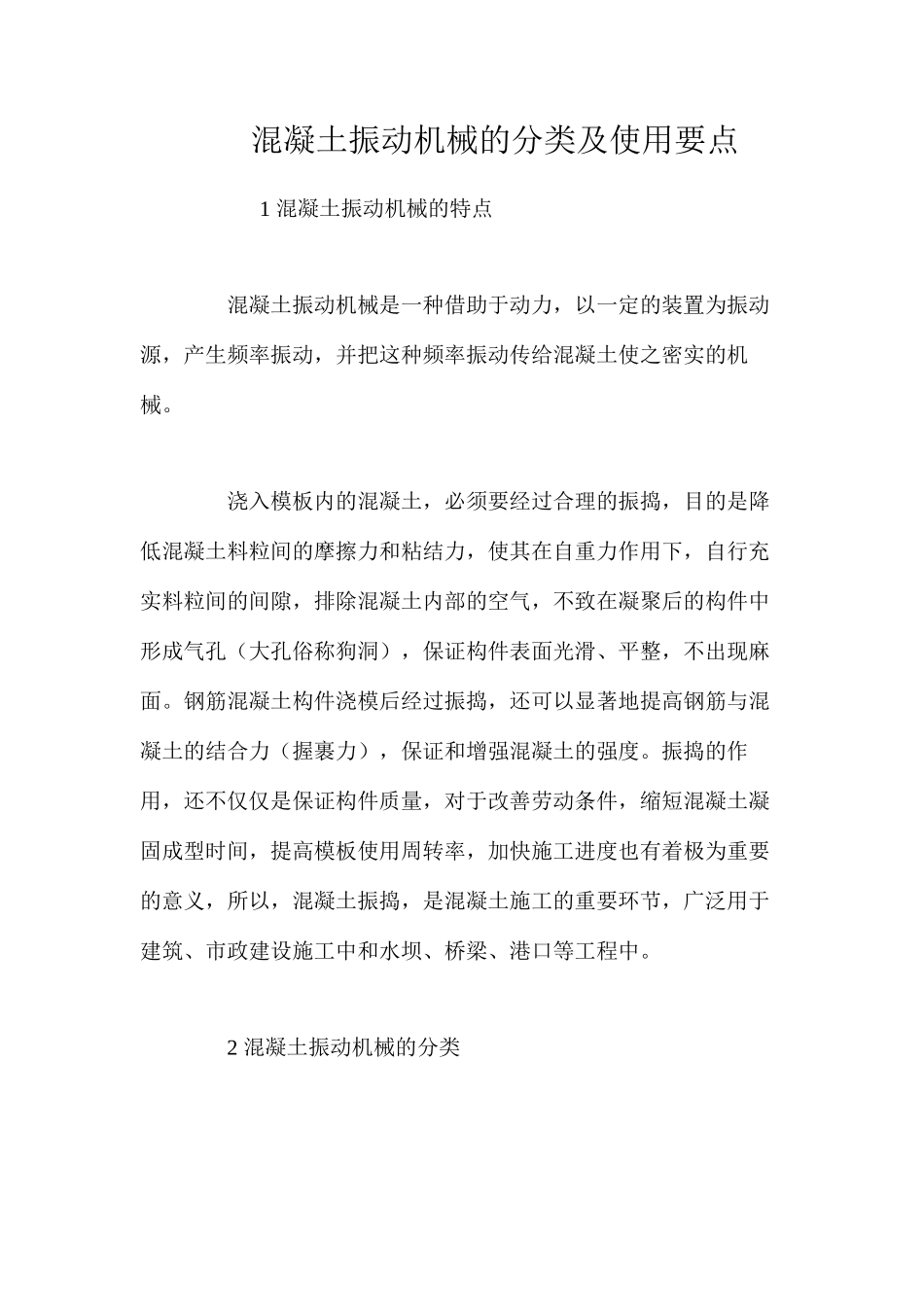

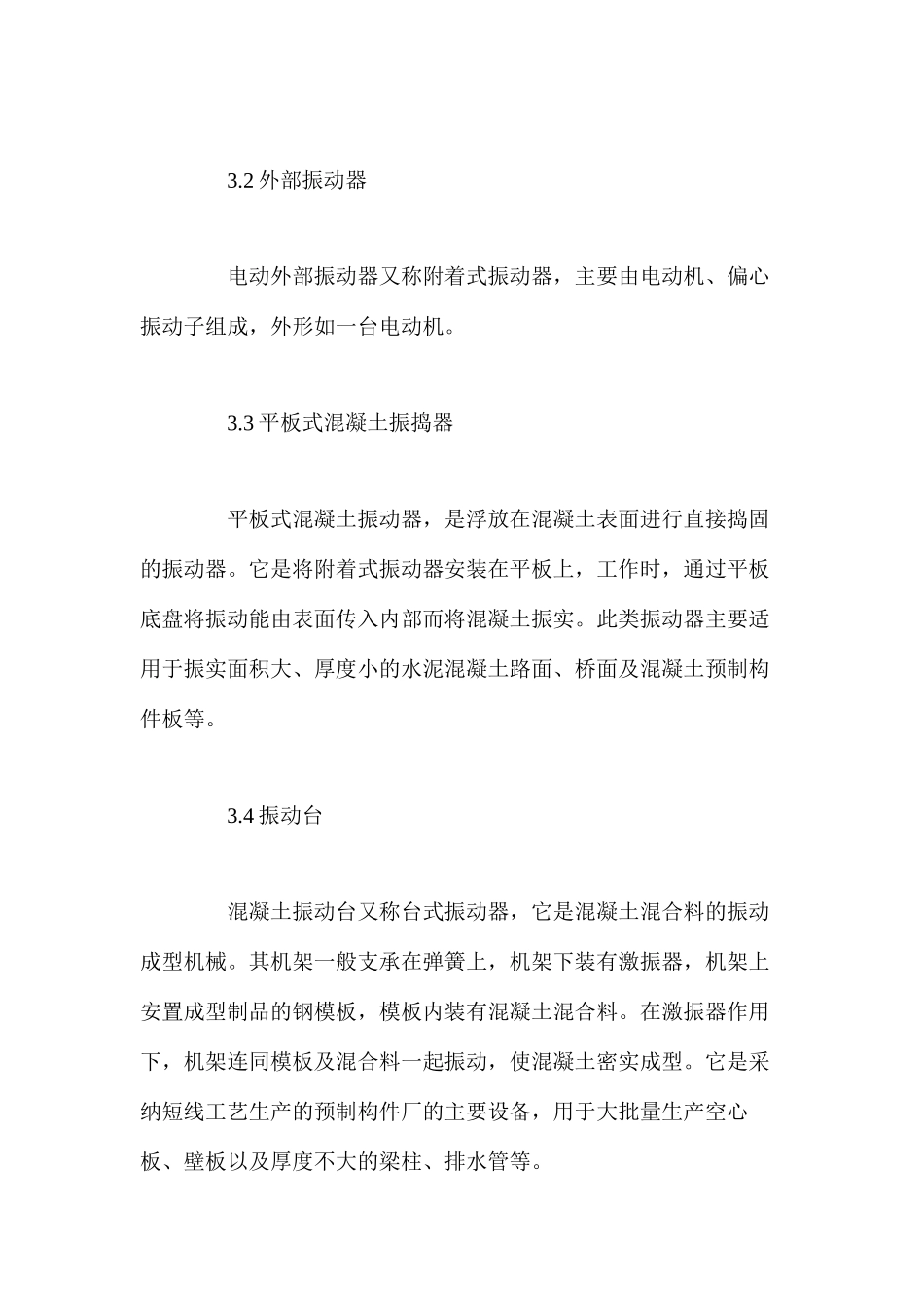

混凝土振动机械的分类及使用要点 1 混凝土振动机械的特点 混凝土振动机械是一种借助于动力，以一定的装置为振动源，产生频率振动，并把这种频率振动传给混凝土使之密实的机械。 浇入模板内的混凝土，必须要经过合理的振捣，目的是降低混凝土料粒间的摩擦力和粘结力，使其在自重力作用下，自行充实料粒间的间隙，排除混凝土内部的空气，不致在凝聚后的构件中形成气孔（大孔俗称狗洞），保证构件表面光滑、平整，不出现麻面。钢筋混凝土构件浇模后经过振捣，还可以显著地提高钢筋与混凝土的结合力（握裹力），保证和增强混凝土的强度。振捣的作用，还不仅仅是保证构件质量，对于改善劳动条件，缩短混凝土凝固成型时间，提高模板使用周转率，加快施工进度也有着极为重要的意义，所以，混凝土振捣，是混凝土施工的重要环节，广泛用于建筑、市政建设施工中和水坝、桥梁、港口等工程中。 2 混凝土振动机械的分类 1）按传播振动方式不同分为插入式（内部式）、附着式（外部式）、平板式、平台式等。 2）按工作部分的结构特征不同分为锥形（杆形或锤形）、棒形（杆形或柱形）、片形、条形（R 形）、平台形等。 3）按振动源的振动子型式不同分为偏心式、行星式、往复式、电磁式等。 4）按使用振源的动力不同分为电动式、风动式、内燃式和液压式等。 5）按振动频率不同可分为高频式（133～350Hz）、中频式（83～133Hz）、低频式（33～83Hz）。 3 混凝土振动机械的结构 3.1 内部振动器 电动软轴行星插入式混凝土振动器一般采纳高频、外滚、软轴联接方式。主要由电动机、传动装置、振动棒等三大部分组成。 电动偏心插入式混凝土振动器，是由电动机通过软轴驱动偏心式振动子，在振动棒体内旋转，产生惯性离心力以振动捣实混凝土。 3.2 外部振动器 电动外部振动器又称附着式振动器，主要由电动机、偏心振动子组成，外形如一台电动机。 3.3 平板式混凝土振捣器 平板式混凝土振动器，是浮放在混凝土表面进行直接捣固的振动器。它是将附着式振动器安装在平板上，工作时，通过平板底盘将振动能由表面传入内部而将混凝土振实。此类振动器主要适用于振实面积大、厚度小的水泥混凝土路面、桥面及混凝土预制构件板等。 3.4 振动台 混凝土振动台又称台式振动器，它是混凝土混合料的振动成型机械。其机架一般支承在弹簧上，机架下装有激振器，机架上安置成型制品的钢模板，模板内装有混凝土混合料。在激振器作用下，机架连同模板及混合料一起振...
