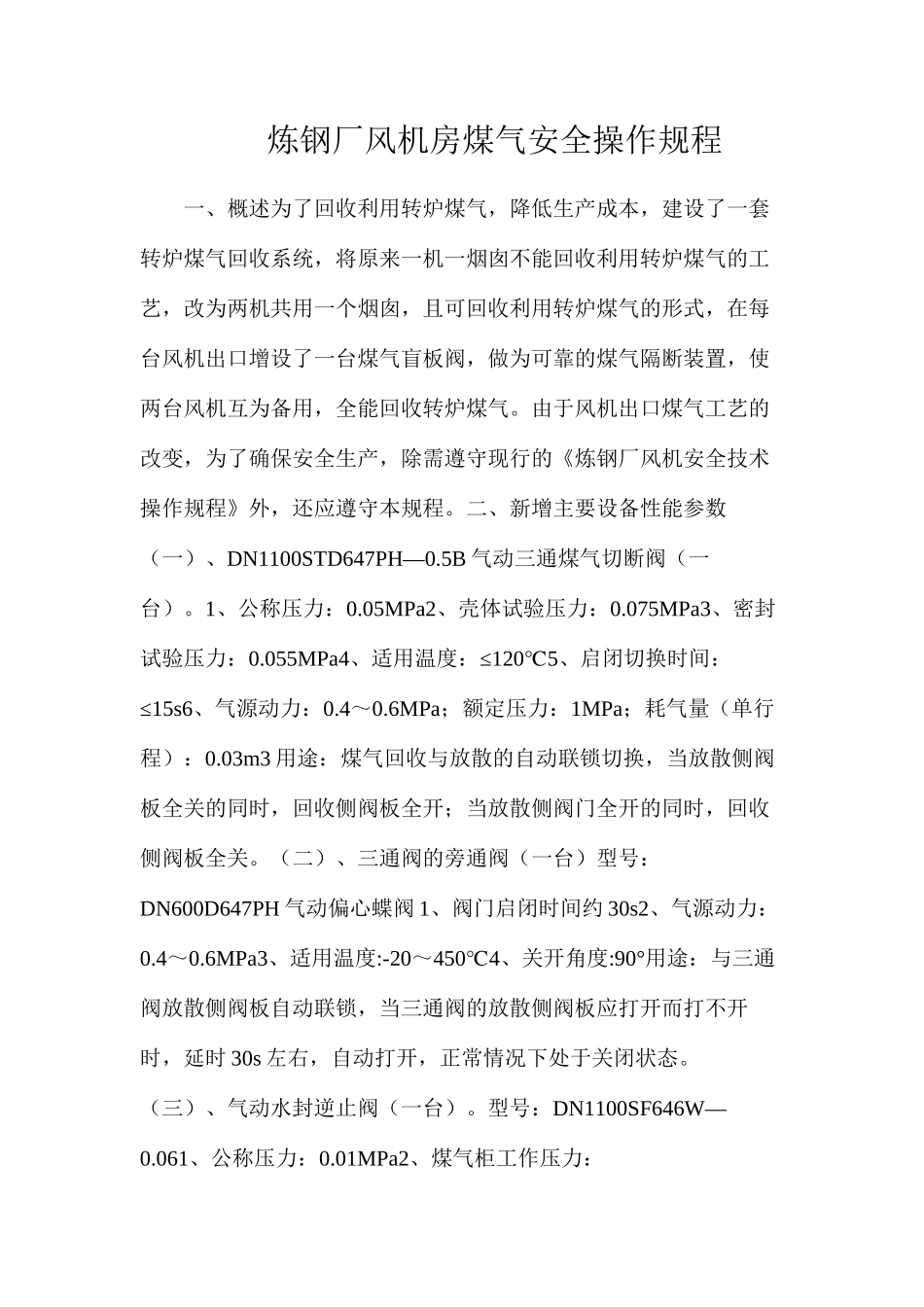

炼钢厂风机房煤气安全操作规程

炼钢厂风机房煤气安全操作规程一、概述为了回收利用转炉煤气，降低生产成本，建设了一套转炉煤气回收系统，将原来一机一烟囱不能回收利用转炉煤气的工艺，改为两机共用一个烟囱，且可回收利用转炉煤气的形式，在每台风机出口增设了一台煤气盲板阀，做为可靠的煤气隔断装置，使两台风机互为备用，全能回收转炉煤气。由于风机出口煤气工艺的改变，为了确保安全生产，除需遵守现行的《炼钢厂风机安全技术操作规程》外，还应遵守本规程。二、新增主要设备性能参数（一）、DN1100STD647PH—0.5B 气动三通煤气切断阀（一台）。1、公称压力：0.05MPa2、壳体试验压力：0.075MPa3、密封试验压力：0.055MPa4≤、适用温度： 1205℃ 、启闭切换时间：≤15s6、气源动力：0.4～0.6MPa；额定压力：1MPa；耗气量（单行程）：0.03m3 用途：煤气回收与放散的自动联锁切换，当放散侧阀板全关的同时，回收侧阀板全开；当放散侧阀门全开的同时，回收侧阀板全关。（二）、三通阀的旁通阀（一台）型号：DN600D647PH 气动偏心蝶阀 1、阀门启闭时间约 30s2、气源动力：0.4～0.6MPa3、适用温度:-20～4504℃ 、关开角度:90°用途：与三通阀放散侧阀板自动联锁，当三通阀的放散侧阀板应打开而打不开时，延时 30s 左右，自动打开，正常情况下处于关闭状态。（三）、气动水封逆止阀（一台）。型号：DN1100SF646W—0.061、公称压力：0.01MPa2、煤气柜工作压力：≤0.003MPa≤， 0.005MPa3 、适用温度： 1204℃≤、启闭时间： 15s5、水位及调整：①水位，极限工作水位：846mm；工作上限水位：750mm；工作下限水位：450mm ；极限下限工作水位： 160mm。②可调整范围：工作上限水位：750mm，可调至 600～850mm，工作下限水位：450mm，可调至 420mm～500mm。6、气缸额定压力：1MPa，工作压力：0.4～0.6MPa。7、结构特点：①与三通阀自动联锁，当三通阀的回收侧阀板自动打开的同时，水封逆止阀自动打开；反之，自动关闭。起着防止三通阀回收侧阀板关不严时，气柜内煤气倒流入风机和烟囱的作用。②具有自动补水和排水功能。（四）、煤气在线 O2 与 CO 含量自动分析仪一台，型号：KL200－01。用途：用于自动分析转炉煤气中的 O2 与 CO 含量浓度，参加自动控制三通阀和水封逆止阀的煤气回收与放散的自动切换。三、操作参数标准 1、N2 气压力：0.4～0.6MPa≤。当氮气压力 0.4 MPa 或≥0.6MPa≥时计算机上声光报警，严禁 0.8 MPa≤或 0.4MPa。安全阀起坐放...
