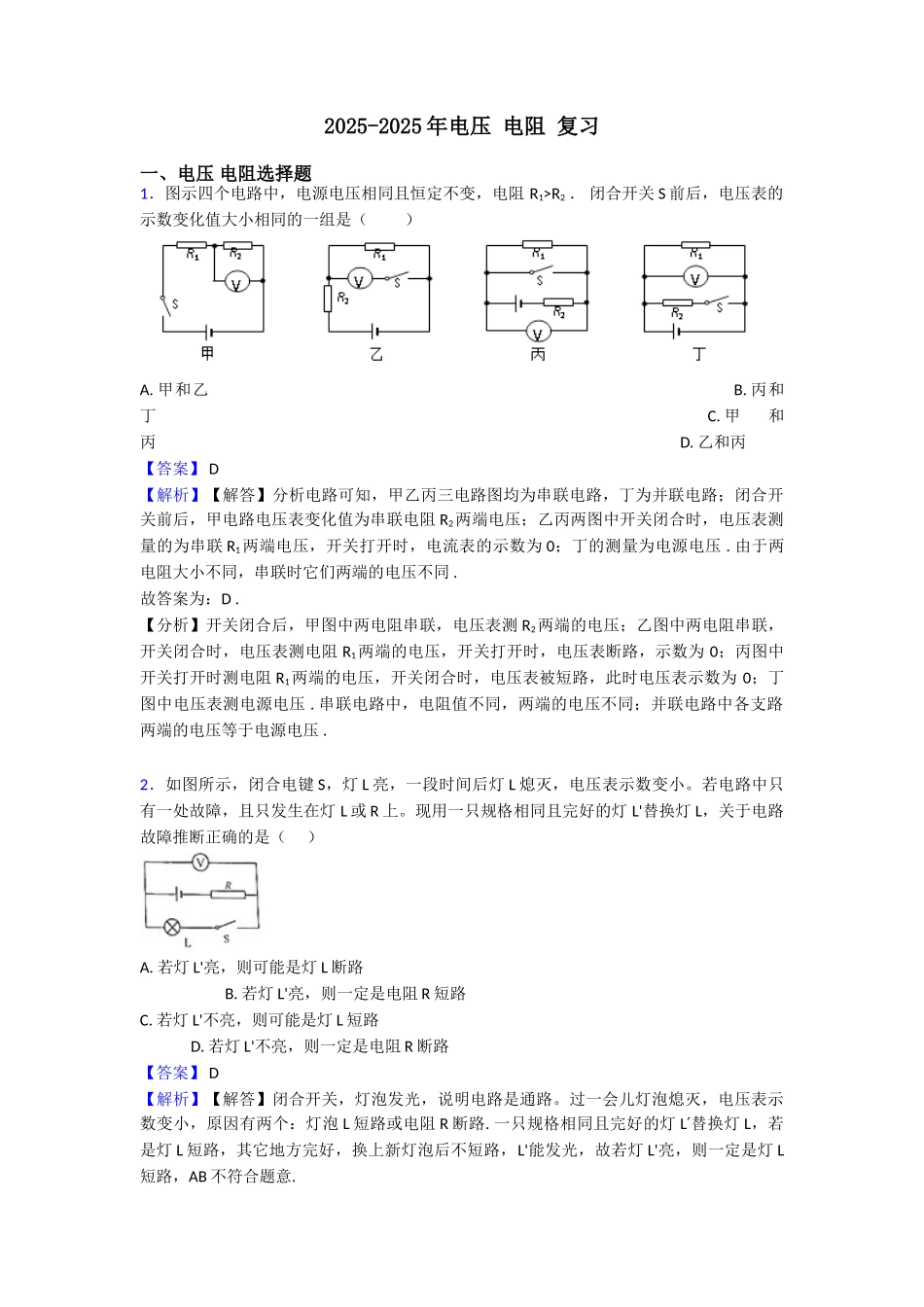

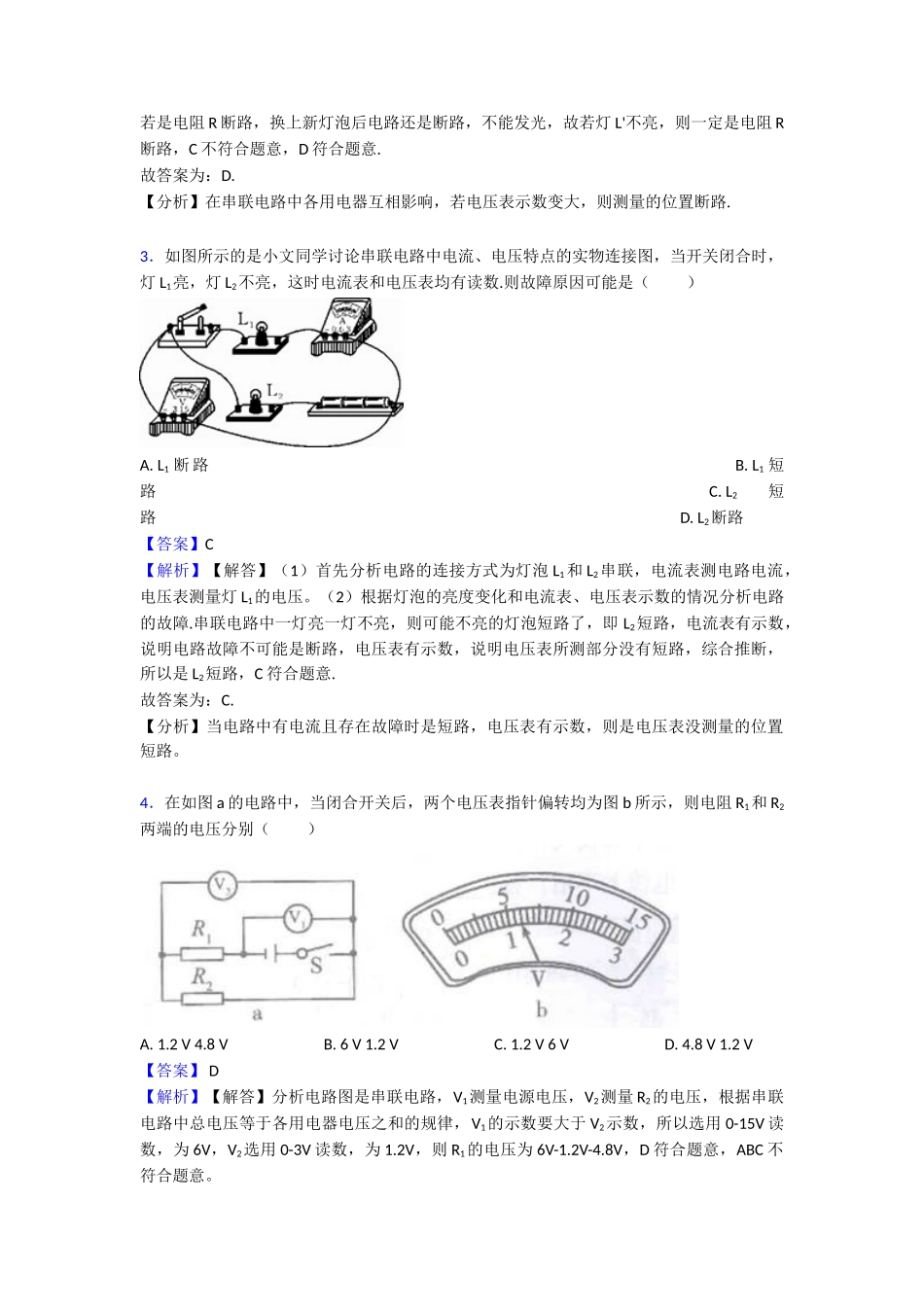

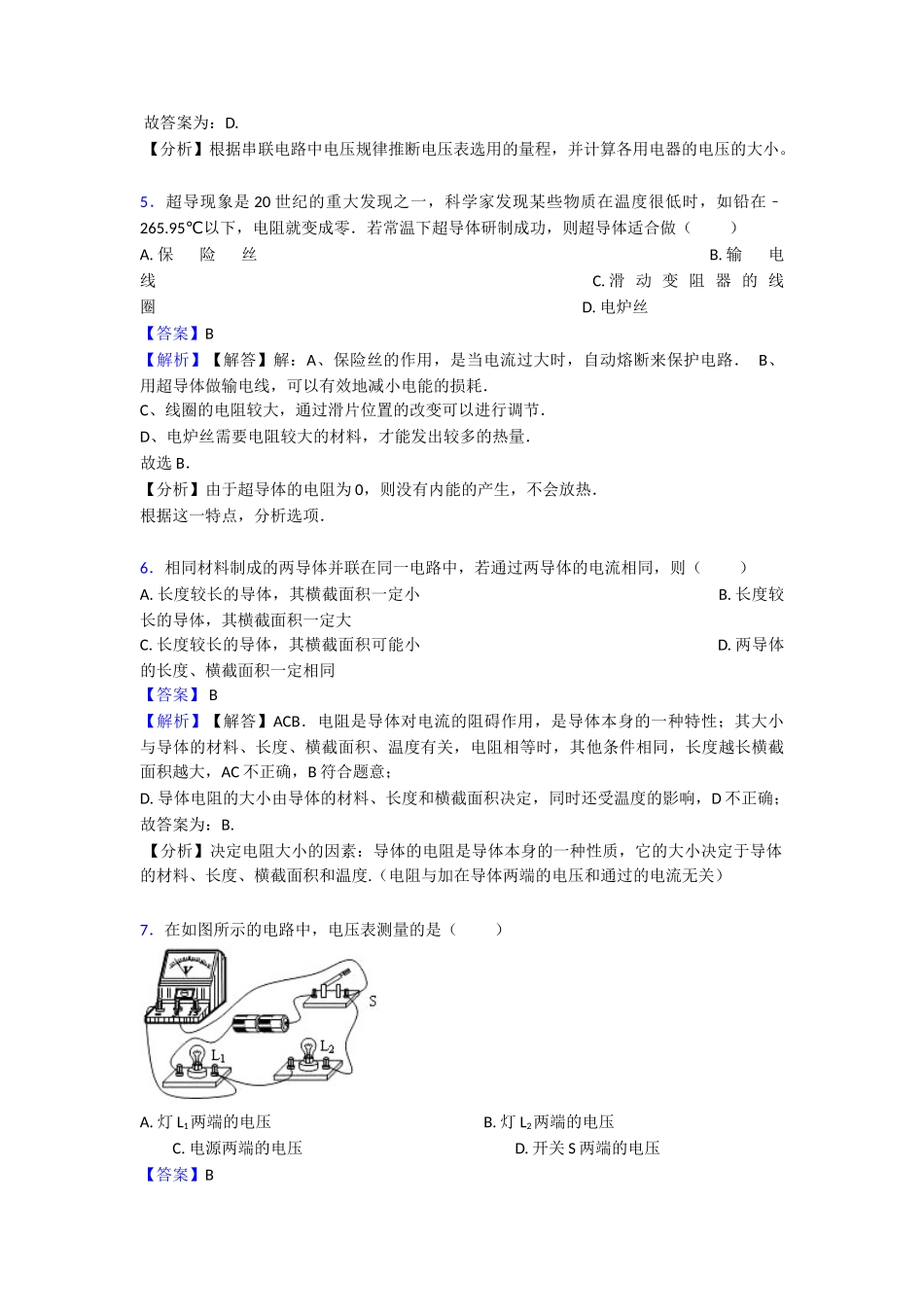

2025-2025 年电压 电阻 复习一、电压 电阻选择题1．图示四个电路中，电源电压相同且恒定不变，电阻 R1>R2 ． 闭合开关 S 前后，电压表的示数变化值大小相同的一组是（ ）A. 甲和乙 B. 丙和丁 C. 甲和丙 D. 乙和丙【答案】 D 【解析】【解答】分析电路可知，甲乙丙三电路图均为串联电路，丁为并联电路；闭合开关前后，甲电路电压表变化值为串联电阻 R2两端电压；乙丙两图中开关闭合时，电压表测量的为串联 R1两端电压，开关打开时，电流表的示数为 0；丁的测量为电源电压 . 由于两电阻大小不同，串联时它们两端的电压不同 .故答案为：D .【分析】开关闭合后，甲图中两电阻串联，电压表测 R2两端的电压；乙图中两电阻串联，开关闭合时，电压表测电阻 R1两端的电压，开关打开时，电压表断路，示数为 0；丙图中开关打开时测电阻 R1两端的电压，开关闭合时，电压表被短路，此时电压表示数为 0；丁图中电压表测电源电压 . 串联电路中，电阻值不同，两端的电压不同；并联电路中各支路两端的电压等于电源电压 .2．如图所示，闭合电键 S，灯 L 亮，一段时间后灯 L 熄灭，电压表示数变小。若电路中只有一处故障，且只发生在灯 L 或 R 上。现用一只规格相同且完好的灯 L'替换灯 L，关于电路故障推断正确的是（ ）A. 若灯 L'亮，则可能是灯 L 断路 B. 若灯 L'亮，则一定是电阻 R 短路C. 若灯 L'不亮，则可能是灯 L 短路 D. 若灯 L'不亮，则一定是电阻 R 断路【答案】 D 【解析】【解答】闭合开关，灯泡发光，说明电路是通路。过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡 L 短路或电阻 R 断路. 一只规格相同且完好的灯 L′替换灯 L，若是灯 L 短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯 L'亮，则一定是灯 L短路，AB 不符合题意.若是电阻 R 断路，换上新灯泡后电路还是断路，不能发光，故若灯 L'不亮，则一定是电阻 R断路，C 不符合题意，D 符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示的是小文同学讨论串联电路中电流、电压特点的实物连接图，当开关闭合时，灯 L1亮，灯 L2不亮，这时电流表和电压表均有读数.则故障原因可能是（ ）A. L1 断 路 B. L1 短路 C. L2短路 D. L2断路【答案】C 【解析】【解答】（1）首先分析电路的连接方式为灯泡 L1和 L2串联，电流...
