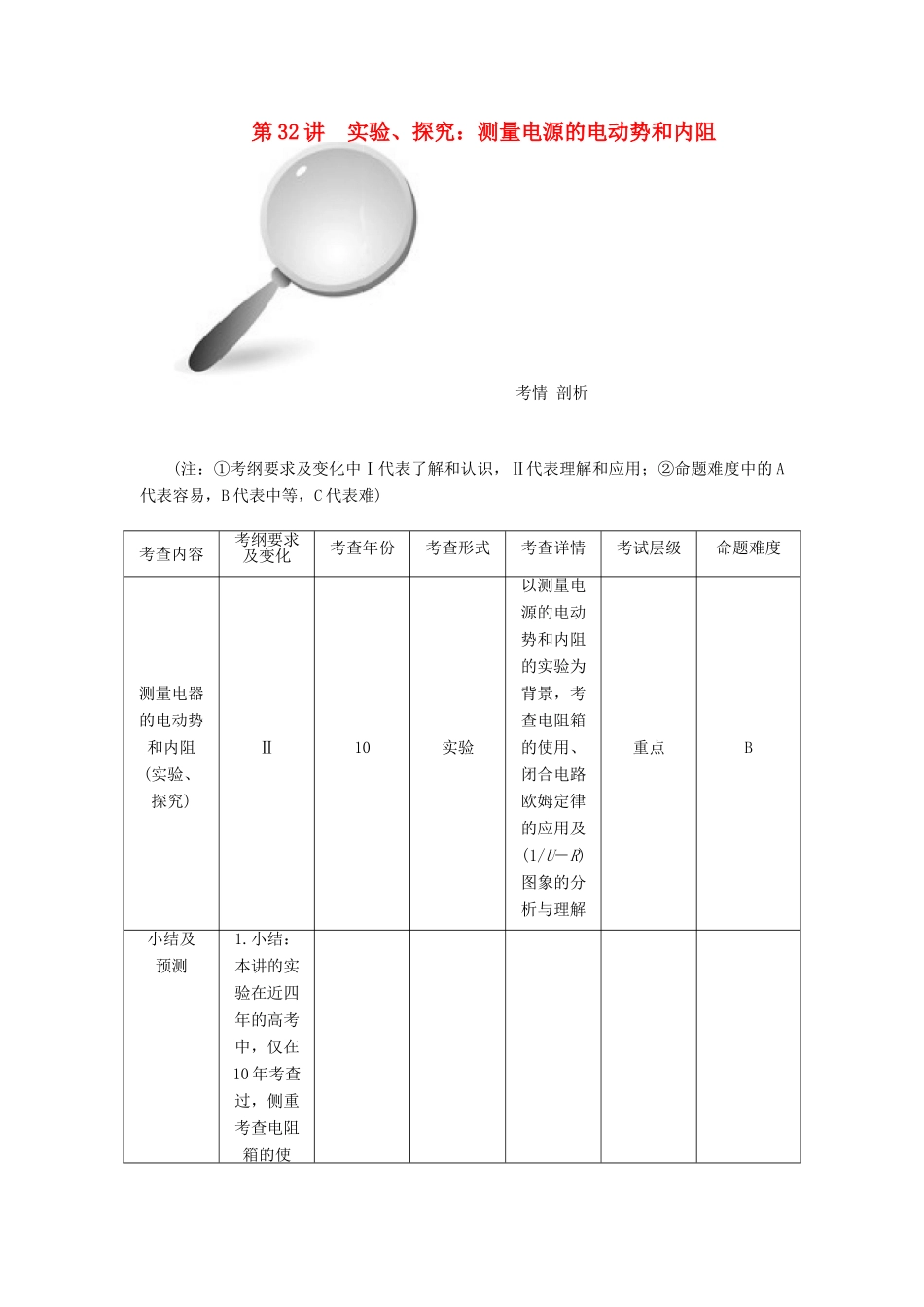

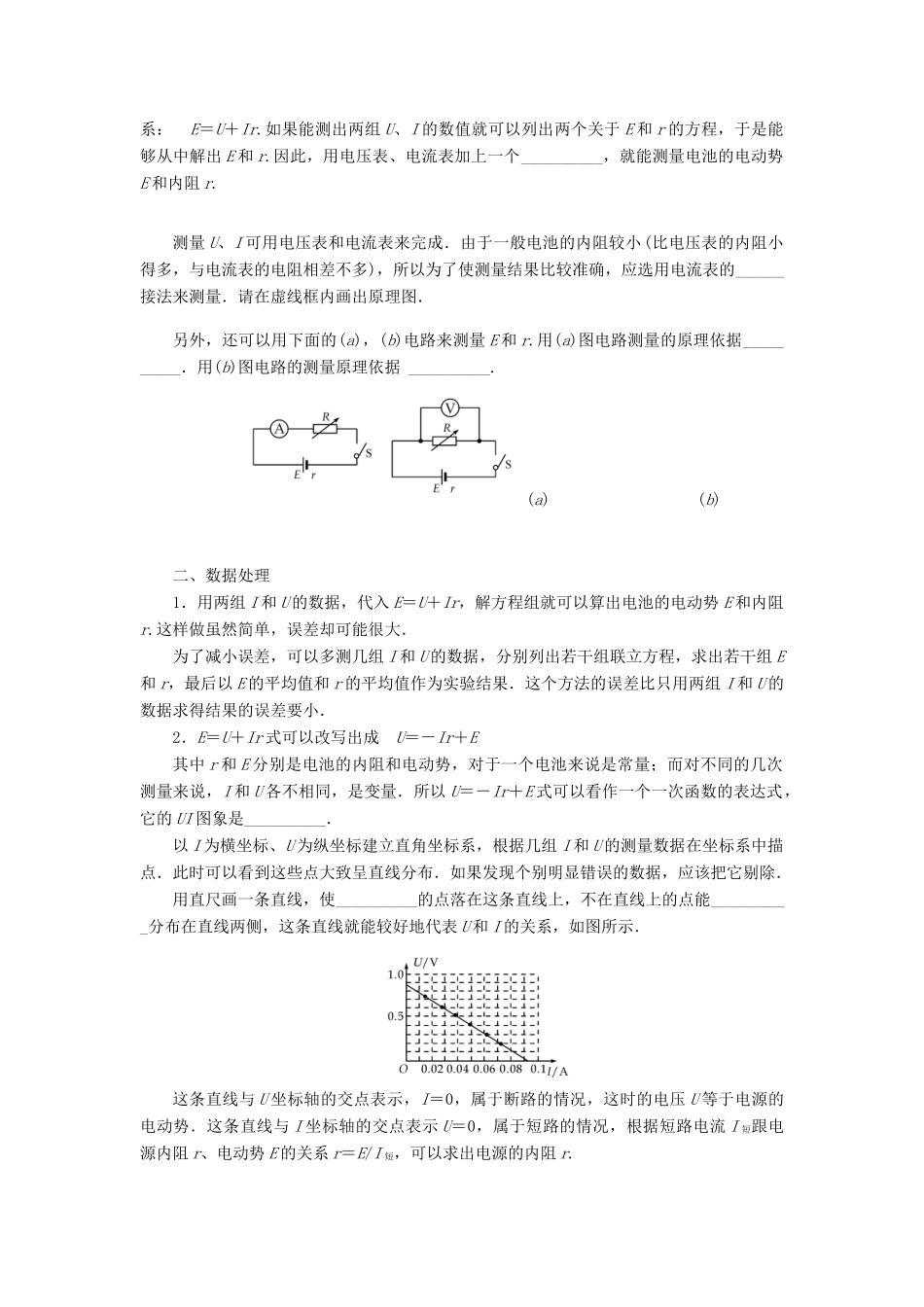

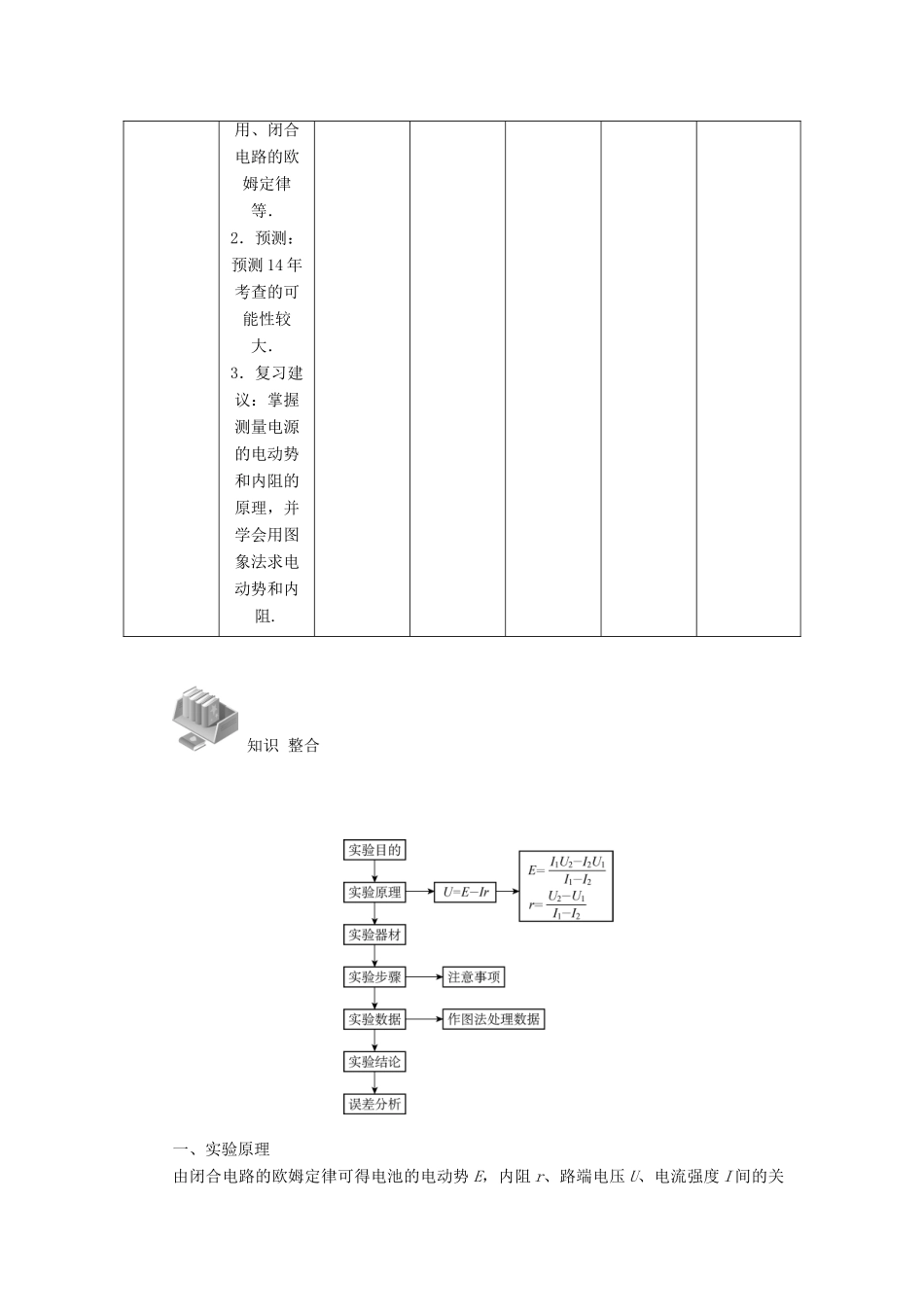

第 32 讲 实验、探究：测量电源的电动势和内阻 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度测量电器的电动势和内阻(实验、探究)Ⅱ10实验以测量电源的电动势和内阻的实验为背景，考查电阻箱的使用、闭合电路欧姆定律的应用及(1/U－R)图象的分析与理解重点B小结及预测1.小结：本讲的实验在近四年的高考中，仅在10 年考查过，侧重考查电阻箱的使用、闭合电路的欧姆定律等．2．预测：预测 14 年考查的可能性较大．3．复习建议：掌握测量电源的电动势和内阻的原理，并学会用图象法求电动势和内阻. 知识 整合 一、实验原理由闭合电路的欧姆定律可得电池的电动势 E，内阻 r、路端电压 U、电流强度 I 间的关系： E＝U＋Ir.如果能测出两组 U、I 的数值就可以列出两个关于 E 和 r 的方程，于是能够从中解出 E 和 r.因此，用电压表、电流表加上一个__________，就能测量电池的电动势E 和内阻 r. 测量 U、I 可用电压表和电流表来完成．由于一般电池的内阻较小(比电压表的内阻小得多，与电流表的电阻相差不多)，所以为了使测量结果比较准确，应选用电流表的______接法来测量．请在虚线框内画出原理图．另外，还可以用下面的(a)，(b)电路来测量 E 和 r.用(a)图电路测量的原理依据__________．用(b)图电路的测量原理依据 __________.(a) (b)二、数据处理1．用两组 I 和 U 的数据，代入 E＝U＋Ir，解方程组就可以算出电池的电动势 E 和内阻r.这样做虽然简单，误差却可能很大．为了减小误差，可以多测几组 I 和 U 的数据，分别列出若干组联立方程，求出若干组 E和 r，最后以 E 的平均值和 r 的平均值作为实验结果．这个方法的误差比只用两组 I 和 U 的数据求得结果的误差要小．2．E＝U＋Ir 式可以改写出成 U＝－Ir＋E其中 r 和 E 分别是电池的内阻和电动势，对于一个电池来说是常量；而对不同的几次测量来说，I 和 U 各不相同，是变量．所以 U＝－Ir＋E 式可以看作一个一次函数的表达式，它的 UI 图象是__________．以 I 为横坐标、U 为纵坐标建立直角坐标系，根据几组 I 和 U 的测量数据在坐标系中描点．此时可以看到这些点大致呈直线分布．如果发现个别明显错误的数据，应该把它剔除．用直尺画一条直线，使__________的点落在这条...
