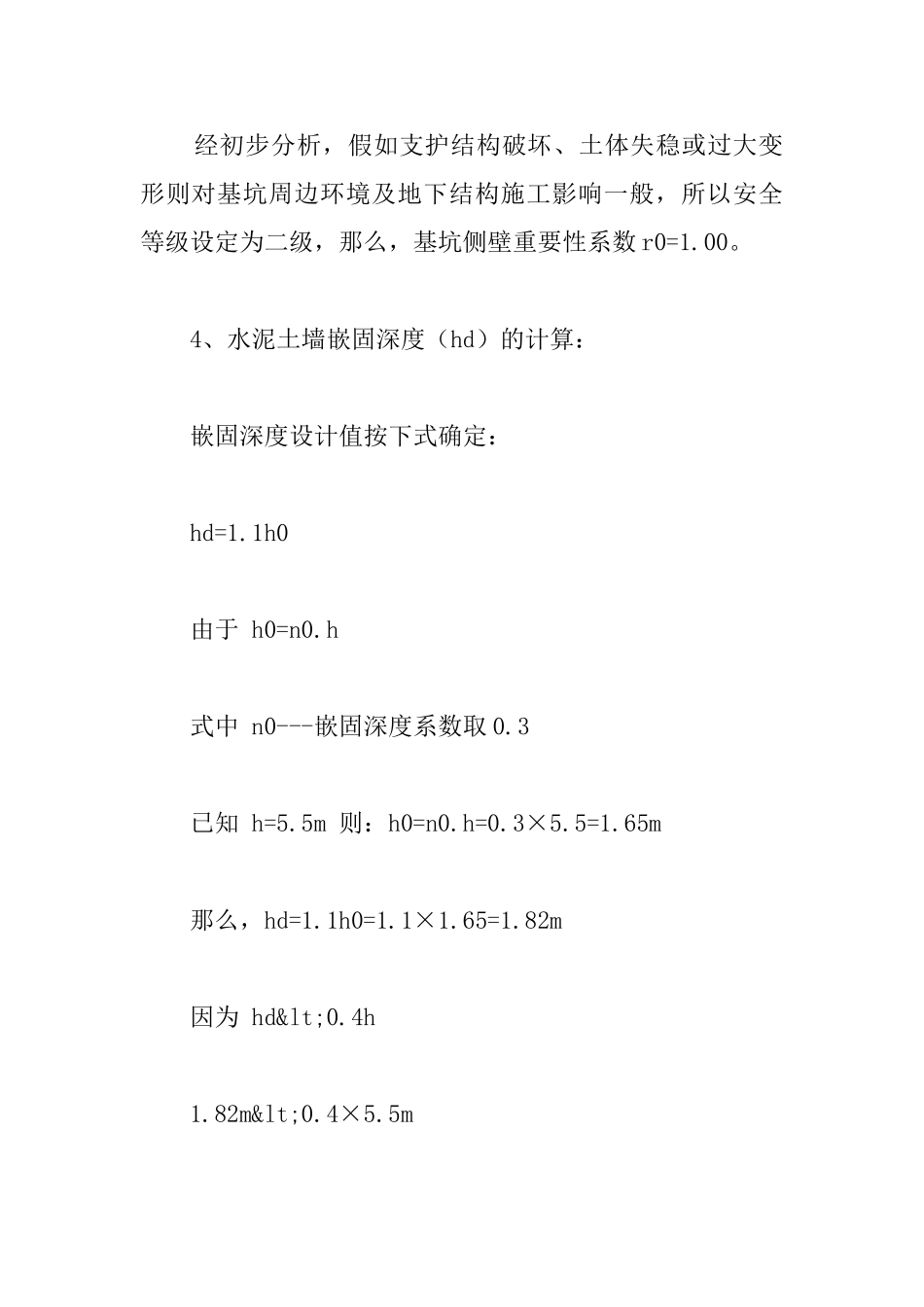

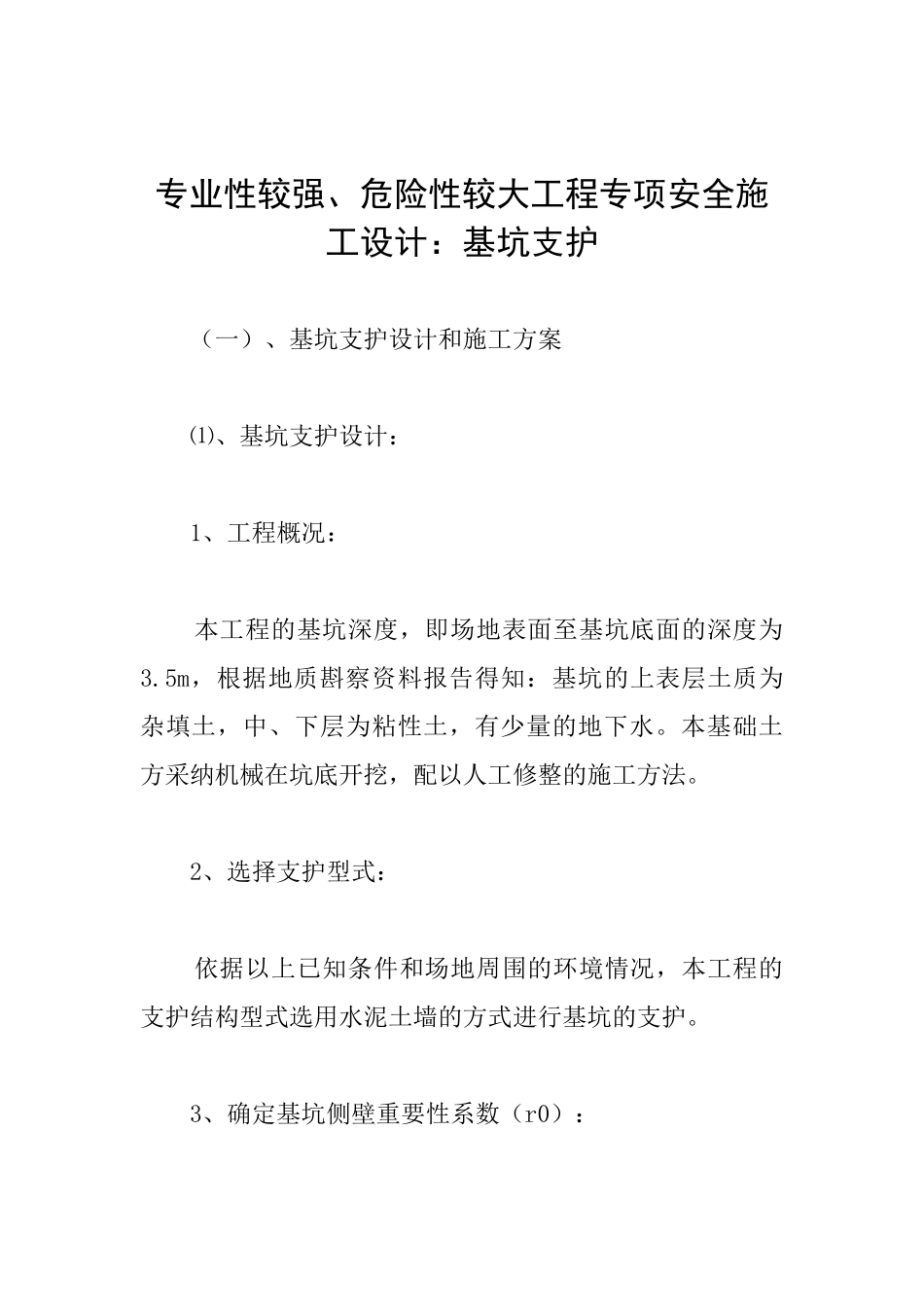

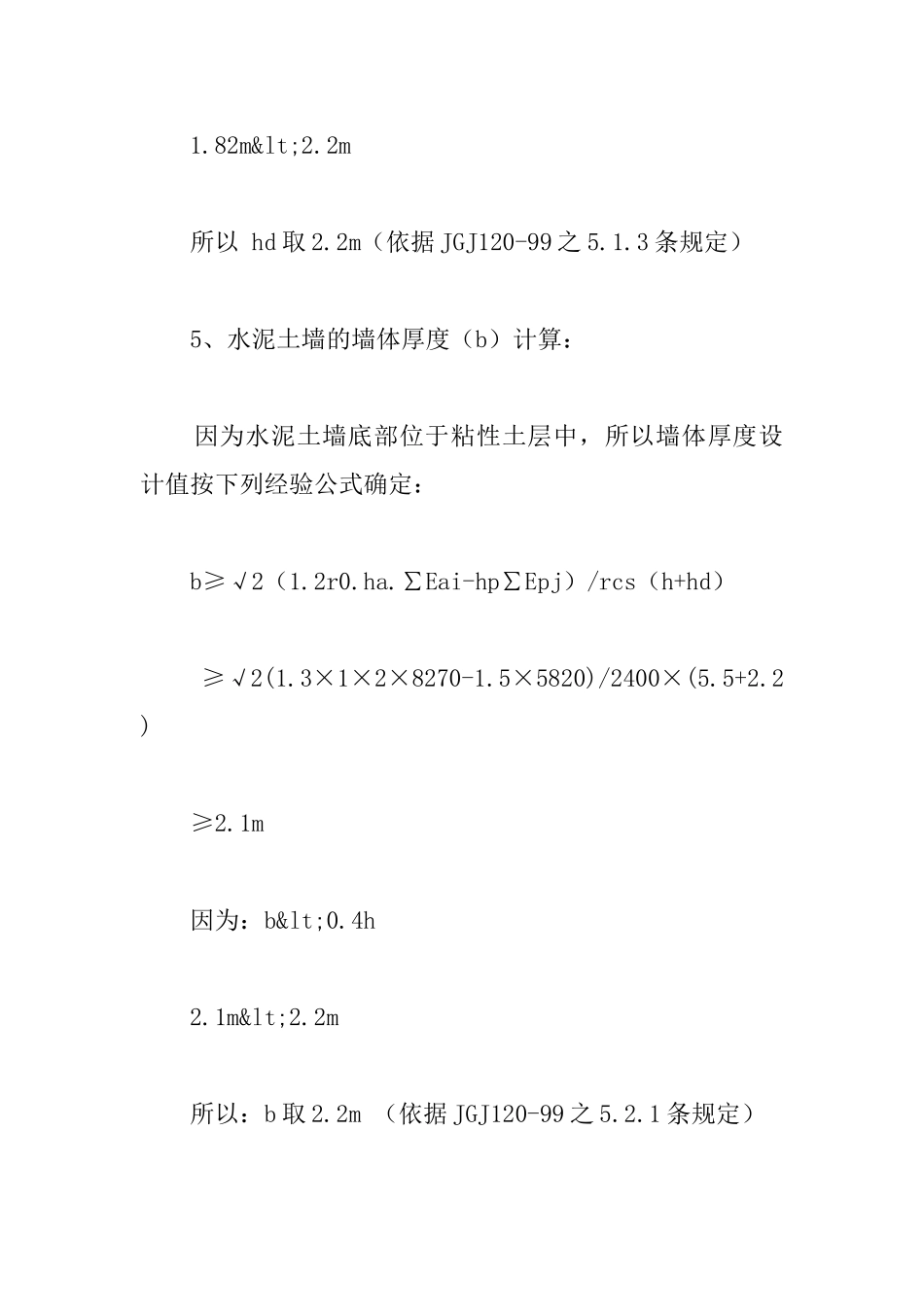

专业性较强、危险性较大工程专项安全施工设计：基坑支护 （一）、基坑支护设计和施工方案 ⑴、基坑支护设计： 1、工程概况： 本工程的基坑深度，即场地表面至基坑底面的深度为3.5m，根据地质斟察资料报告得知：基坑的上表层土质为杂填土，中、下层为粘性土，有少量的地下水。本基础土方采纳机械在坑底开挖，配以人工修整的施工方法。 2、选择支护型式： 依据以上已知条件和场地周围的环境情况，本工程的支护结构型式选用水泥土墙的方式进行基坑的支护。 3、确定基坑侧壁重要性系数（r0）： 经初步分析，假如支护结构破坏、土体失稳或过大变形则对基坑周边环境及地下结构施工影响一般，所以安全等级设定为二级，那么，基坑侧壁重要性系数 r0=1.00。 4、水泥土墙嵌固深度（hd）的计算： 嵌固深度设计值按下式确定： hd=1.1h0 由于 h0=n0.h 式中 n0---嵌固深度系数取 0.3 已知 h=5.5m 则：h0=n0.h=0.3×5.5=1.65m 那么，hd=1.1h0=1.1×1.65=1.82m 因为 hd<0.4h 1.82m<0.4×5.5m 1.82m<2.2m 所以 hd 取 2.2m（依据 JGJ120-99 之 5.1.3 条规定） 5、水泥土墙的墙体厚度（b）计算： 因为水泥土墙底部位于粘性土层中，所以墙体厚度设计值按下列经验公式确定： b≥√2（1.2r0.ha.∑Eai-hp∑Epj）/rcs（h+hd） ≥√2(1.3×1×2×8270-1.5×5820)/2400×(5.5+2.2) ≥2.1m 因为：b<0.4h 2.1m<2.2m 所以：b 取 2.2m （依据 JGJ120-99 之 5.2.1 条规定） 6、正截面承载力验算： ① 压应力验算： 验算公式：1.25r0.rcs.z+M/W≤fcs 式中：M=1.25r0.MC =1.25×1×8250 =10000N.m 查《简明建筑结构设计手册》得： W=8000N/mm2 代入验算公式：得 1.25×1×2400×2.5+10000/8000≤150 即： 120N/mm2≤150N/mm2 满足要求。 ② 拉应力验算： 验算公式： M/W-rcs.z≤0.06fcs 即： 10000/8000-2400×2.5≤0.06×150 得： 8.5≤9 满足要求。 7、结论： 本工程基坑采纳水泥土墙支护型式，墙厚度设计为2.2m，嵌固深度设计为 2.2m，经计算此支护方法能使基坑土壁安全，在外力（荷载）的作用下不会产生裂缝、变形和塌方。 8、水泥土墙的构造要求： ①、本工程的水泥土墙采纳格栅布置，水泥土的置换率为 0.65，格栅长宽比为 1.5。 ②、水泥土桩与桩之间的有效搭接宽度为 200mm。 ③、万一变形不能满足要求时，则采纳基坑内侧土体加固或水泥土墙插筋加混凝土面板及加大嵌固深度等措施。 9、水...
