人行通道防护棚搭设方案1重点

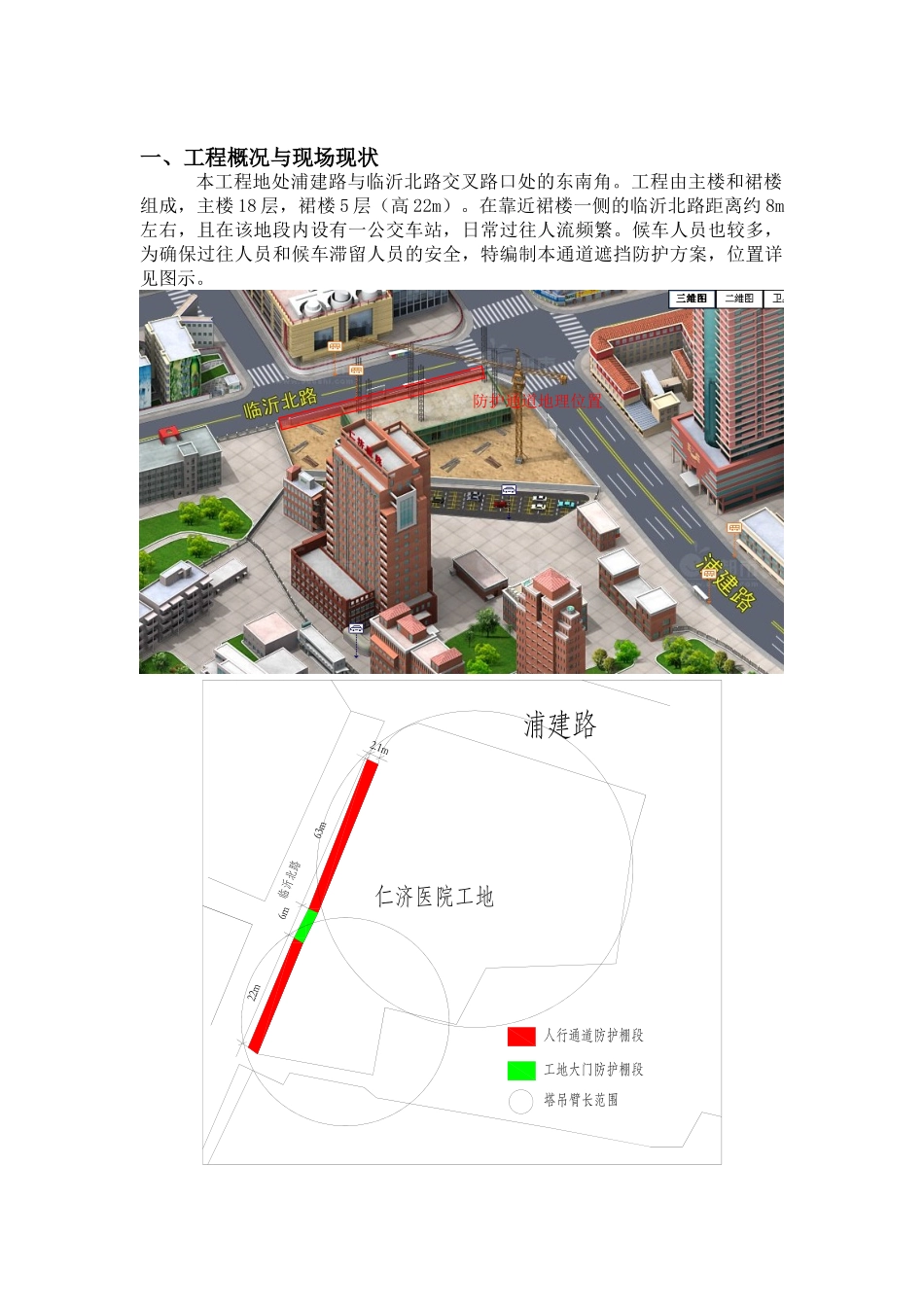

目 录一、工程概况与现场现状.........................................................................1二、通道搭设参数:..................................................................................2三、搭设方法.........................................................................................5四、质量要求.........................................................................................5五、防护棚搭设安全措施.........................................................................5一、工程概况与现场现状本工程地处浦建路与临沂北路交叉路口处的东南角。工程由主楼和裙楼组成，主楼 18 层，裙楼 5 层（高 22m）。在靠近裙楼一侧的临沂北路距离约 8m左右，且在该地段内设有一公交车站，日常过往人流频繁。候车人员也较多，为确保过往人员和候车滞留人员的安全，特编制本通道遮挡防护方案，位置详见图示。防护通道地理位置二、通道搭设参数:1．人行道部分原人行横道宽度：2.1m立杆横距 lb(m)：1.8 ；立杆纵距 la(m)：2.1 ；防护棚高度 H(m)：3.5 ；上下防护层间距 h1(m)：0.6 ；立杆步距 h(m)：1.5 ；斜撑与立杆连接点与地面的距离 h2(m)：1.8 ；斜撑与立杆连接点到下防护层的距离 h3(m): 1.5；水平钢管搭设方式：钢管沿纵向搭设 ；水平钢管间距 a(m)：0.3 ；钢管类型(mm)：Φ48 × 3.5 ；扣件连接方式：双扣件 防护棚正立面图防护棚侧面图2．运输车辆通行部分大门宽度：6m立杆横距 lb(m)：1.8 ；立杆纵距 la(m)：6m ；防护棚高度 H(m)：5.5 ；上下防护层间距 h1(m)：0.6 ；采纳双立杆斜撑与立杆连接点与地面的距离 h2(m)：4；斜撑与立杆连接点到下防护层的距离 h3(m):0.5；水平钢管搭设方式：钢管沿纵向搭设 ；水平钢管间距 a(m)：0.3 ；钢管类型(mm)：Φ48 × 3.5 ；扣件连接方式：双扣件 防护棚正立面图防护棚侧面图三、搭设方法1.搭设步骤主杆→扫地杆→大横杆→顶棚二层小横杆→剪刀撑→铺顶棚遮挡板（竹笆）2.构造要求及技术措施2.1 扣件式钢管脚手架的构造要求及技术措施2.1.1 立杆立杆接头除顶层顶步外，其余各层各步接头必须采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并且在高度方向至少错开 50cm；各接头中心距主节点的距离不大于步距的 1/3。立杆在顶部搭接时，...
