泰克示波器基本理论培训教程VIP免费

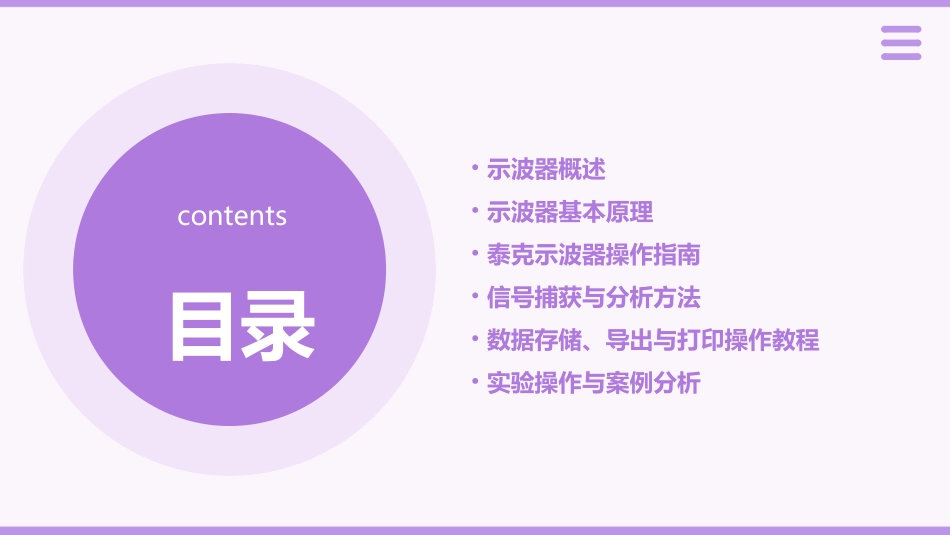

泰克示波器基本理论培训教程目录contents•示波器概述•示波器基本原理•泰克示波器操作指南•信号捕获与分析方法•数据存储、导出与打印操作教程•实验操作与案例分析01示波器概述示波器是一种电子测量仪器，用于观测、测量、记录和分析电信号波形。在电子设备的研发、生产、维修等领域中，示波器是不可或缺的测量工具，它能够帮助工程师快速准确地定位问题，提高工作效率。示波器定义与作用示波器作用示波器定义泰克示波器具有高精度、高带宽、高采样率等优异性能，能够准确捕捉和显示复杂信号波形。高性能泰克示波器采用直观的用户界面和简洁的操作方式，使得使用者能够快速上手并高效地进行测量工作。易于使用泰克示波器提供了多种测量和分析功能，如自动测量、波形数学运算、FFT分析等，满足用户不同的测试需求。丰富的功能泰克示波器经过严格的质量控制和测试，确保产品的稳定性和可靠性，为用户提供持久耐用的测量解决方案。可靠的品质泰克示波器特点及优势通信领域在通信系统中，泰克示波器可用于测量和分析信号调制、解调、传输等过程中的波形特性，确保通信质量。随着汽车电子化程度的不断提高，泰克示波器在车载电子系统、电动汽车等领域的应用越来越广泛，用于测试和验证各种电子控制单元（ECU）的性能和安全性。在工业自动化领域，泰克示波器可用于监测和控制系统的故障诊断、性能评估以及优化等方面，提高生产效率和设备可靠性。示波器是电子类专业教学和科研实验中必不可少的测量工具，泰克示波器凭借其高性能和易用性受到了广大师生和研究人员的青睐。汽车电子工业自动化教育科研应用领域与市场需求02示波器基本原理通过电子枪发射的电子束，在垂直和水平偏转板的作用下，进行二维扫描，从而在荧光屏上形成光点。电子束扫描输入信号分别加到垂直和水平偏转板上，控制电子束的偏转，从而在荧光屏上描绘出输入信号的波形。信号输入与偏转通过触发电路和扫描发生器的同步，确保波形的稳定显示。同步与稳定波形显示原理保证每次扫描的起点相同，使得波形在屏幕上稳定显示。触发的作用触发模式扫描发生器包括自动触发、正常触发和单次触发等，适应不同的信号观测需求。产生锯齿波或线性斜坡电压，用于控制水平偏转板，使电子束在水平方向上进行匀速扫描。030201触发与扫描机制水平系统包括扫描发生器、水平偏转板和水平灵敏度控制等部分，用于产生扫描电压并加到水平偏转板上，控制电子束在水平方向上的扫描速度。垂直系统包括垂直放大器、垂直偏转板和垂直灵敏度控制等部分，用于将输入信号放大并加到垂直偏转板上，控制电子束在垂直方向上的偏转。时基控制通过调整扫描发生器的参数，可以改变水平扫描的速度，从而改变波形的时基（即每格代表的时间）。垂直系统与水平系统03泰克示波器操作指南控制示波器的电源开启与关闭。前面板功能介绍电源开关显示波形、测量参数和菜单设置等信息。显示屏选择需要观测的通道，支持多通道同时显示。通道选择旋钮调节波形的垂直幅度和位置。垂直调节旋钮调节波形的水平时基和位置。水平调节旋钮设置触发模式、触发源和触发电平。触发控制旋钮自动设置触发模式选择参数测量存储与调用菜单设置与调试技巧01020304使用自动设置功能可以快速调整波形显示，使其适应屏幕。根据信号特点选择合适的触发模式，如边沿触发、脉宽触发等。利用示波器的测量功能，可以对波形的周期、幅度、频率等参数进行测量。将常用设置存储为预设，方便快速调用。常见问题及解决方法检查通道连接是否正确、触发设置是否合适，以及信号源是否正常。调整垂直和水平调节旋钮，确保波形在屏幕上完整显示。检查触发源和触发电平设置，确保与信号匹配。校准示波器，确保测量精度符合要求。无波形显示波形失真触发不稳定测量误差04信号捕获与分析方法信号捕获策略及技巧触发模式选择根据信号特性选择合适的触发模式，如边沿触发、脉宽触发等，以确保稳定捕获目标信号。触发电平设置合理设置触发电平，避免误触发或漏触发，提高信号捕获的准确性。时基和垂直灵敏度调整根据信号频率和幅度调整时基和垂直灵敏度，使波形在屏幕上清晰显示。利用示波器的垂直测量功能，测...
