基础挖土专项方案

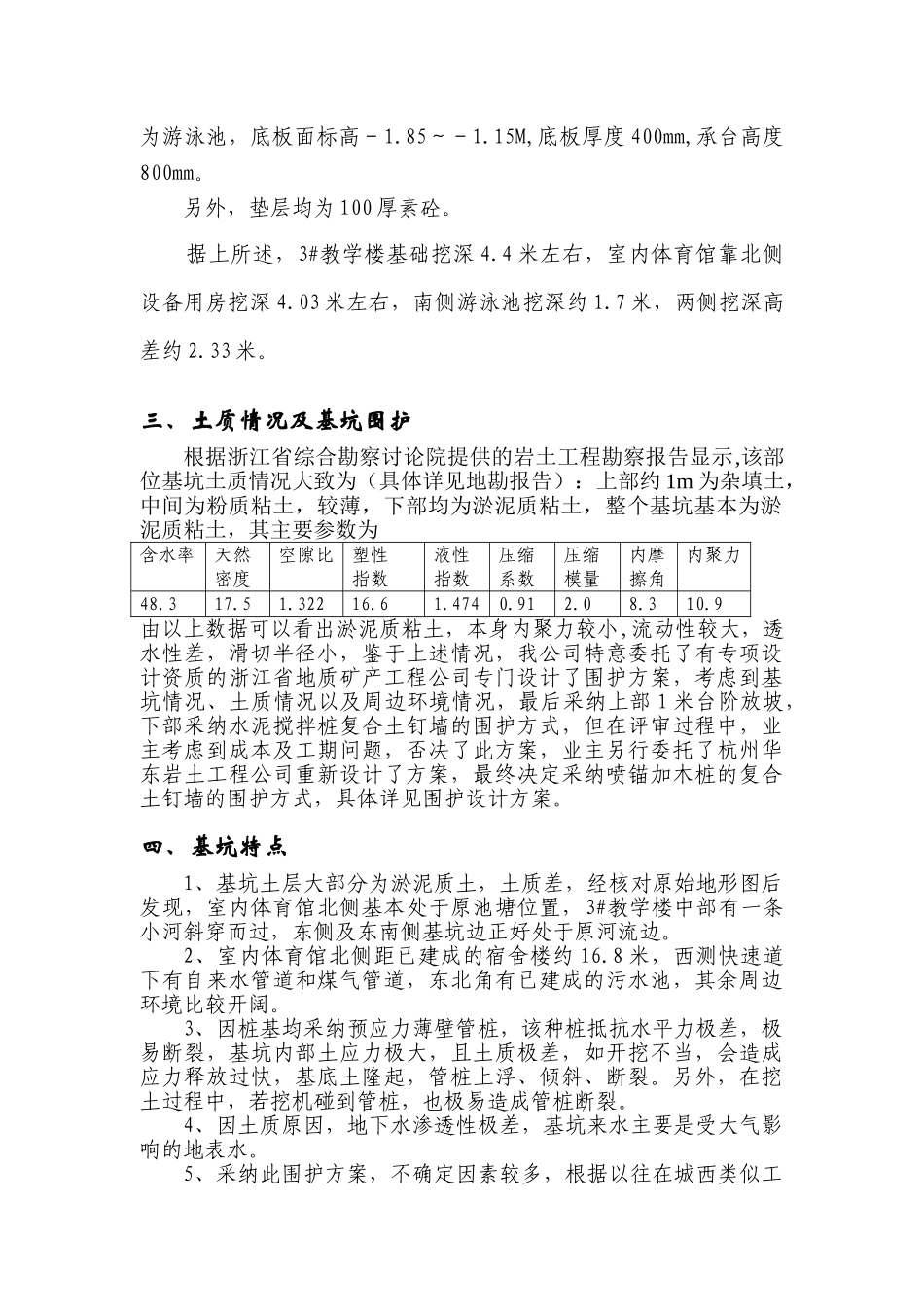

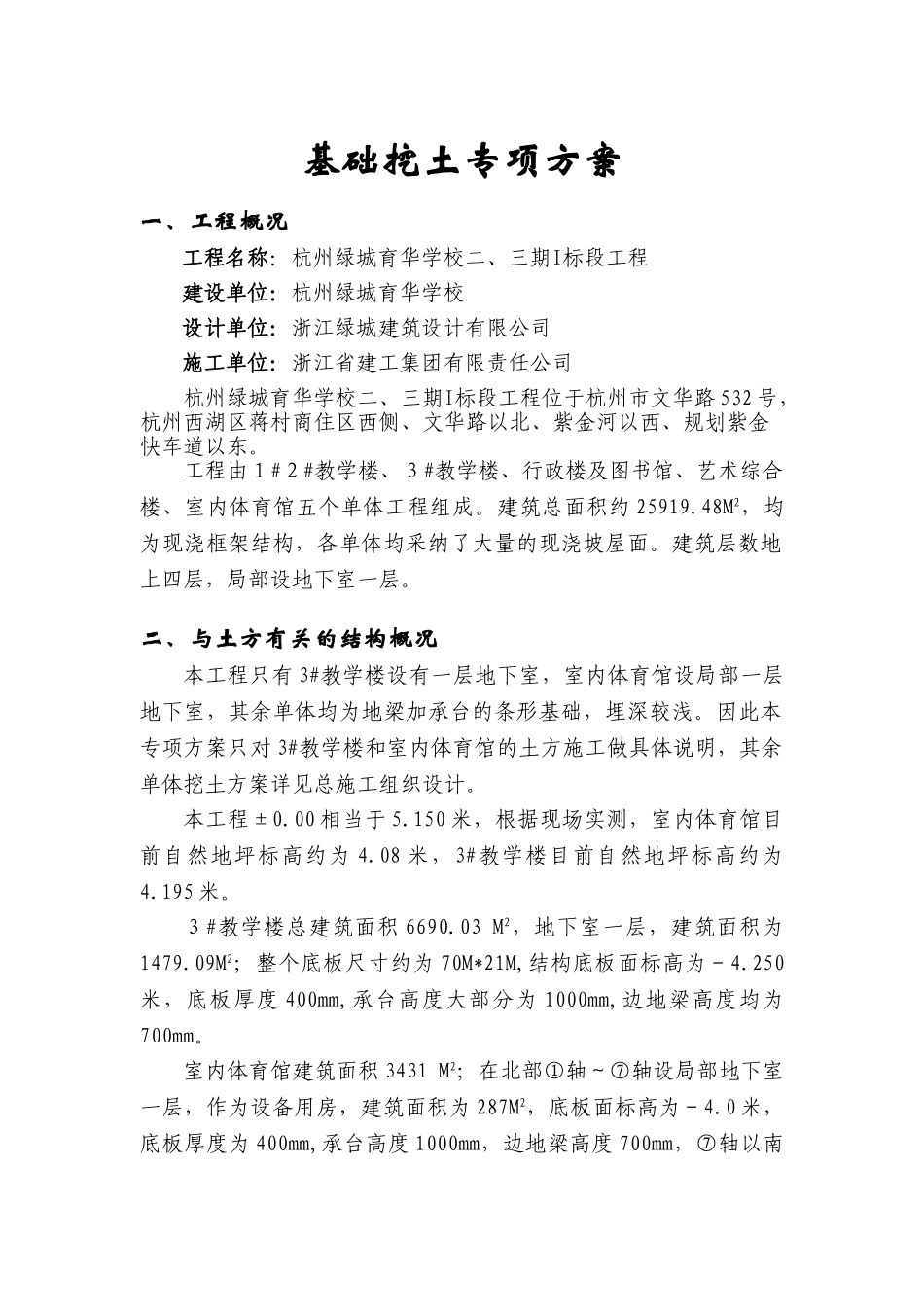

基础挖土专项方案一、工程概况工程名称：杭州绿城育华学校二、三期I标段工程 建设单位：杭州绿城育华学校 设计单位：浙江绿城建筑设计有限公司 施工单位：浙江省建工集团有限责任公司杭州绿城育华学校二、三期I标段工程位于杭州市文华路 532 号，杭州西湖区蒋村商住区西侧、文华路以北、紫金河以西、规划紫金快车道以东。工程由１#２#教学楼、３#教学楼、行政楼及图书馆、艺术综合楼、室内体育馆五个单体工程组成。建筑总面积约 25919.48M2，均为现浇框架结构，各单体均采纳了大量的现浇坡屋面。建筑层数地上四层，局部设地下室一层。 二、与土方有关的结构概况本工程只有 3#教学楼设有一层地下室，室内体育馆设局部一层地下室，其余单体均为地梁加承台的条形基础，埋深较浅。因此本专项方案只对 3#教学楼和室内体育馆的土方施工做具体说明，其余单体挖土方案详见总施工组织设计。本工程±0.00 相当于 5.150 米，根据现场实测，室内体育馆目前自然地坪标高约为 4.08 米，3#教学楼目前自然地坪标高约为4.195 米。３#教学楼总建筑面积 6690.03 M2，地下室一层，建筑面积为1479.09M2；整个底板尺寸约为 70M*21M,结构底板面标高为－4.250米，底板厚度 400mm,承台高度大部分为 1000mm,边地梁高度均为700mm。室内体育馆建筑面积 3431 M2；在北部①轴～⑦轴设局部地下室一层，作为设备用房，建筑面积为 287M2，底板面标高为－4.0 米，底板厚度为 400mm,承台高度 1000mm，边地梁高度 700mm，⑦轴以南为游泳池，底板面标高－1.85～－1.15M,底板厚度 400mm,承台高度800mm。另外，垫层均为 100 厚素砼。 据上所述，3#教学楼基础挖深 4.4 米左右，室内体育馆靠北侧设备用房挖深 4.03 米左右，南侧游泳池挖深约 1.7 米，两侧挖深高差约 2.33 米。三、土质情况及基坑围护根据浙江省综合勘察讨论院提供的岩土工程勘察报告显示,该部位基坑土质情况大致为（具体详见地勘报告）：上部约 1m 为杂填土，中间为粉质粘土，较薄，下部均为淤泥质粘土，整个基坑基本为淤泥质粘土，其主要参数为含水率天然密度空隙比塑性指数液性指数压缩系数压缩模量内摩擦角内聚力48.317.51.32216.61.4740.912.08.310.9由以上数据可以看出淤泥质粘土，本身内聚力较小,流动性较大，透水性差，滑切半径小，鉴于上述情况，我公司特意委托了有专项设计资质的浙江省地质矿产工程公司专门设计了围护方案，考虑到基坑情况、土质情况以及周边环境情况，最...
