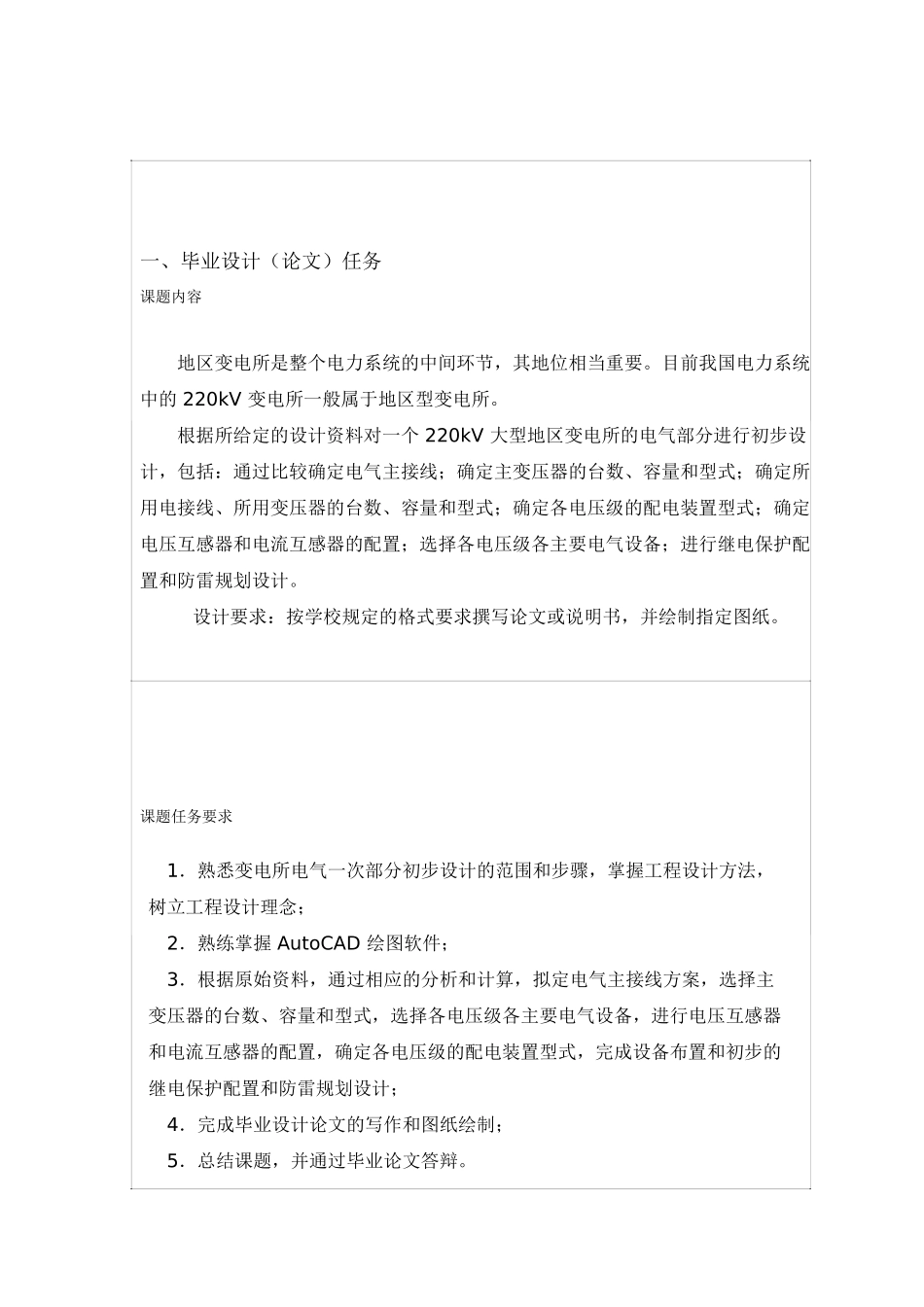

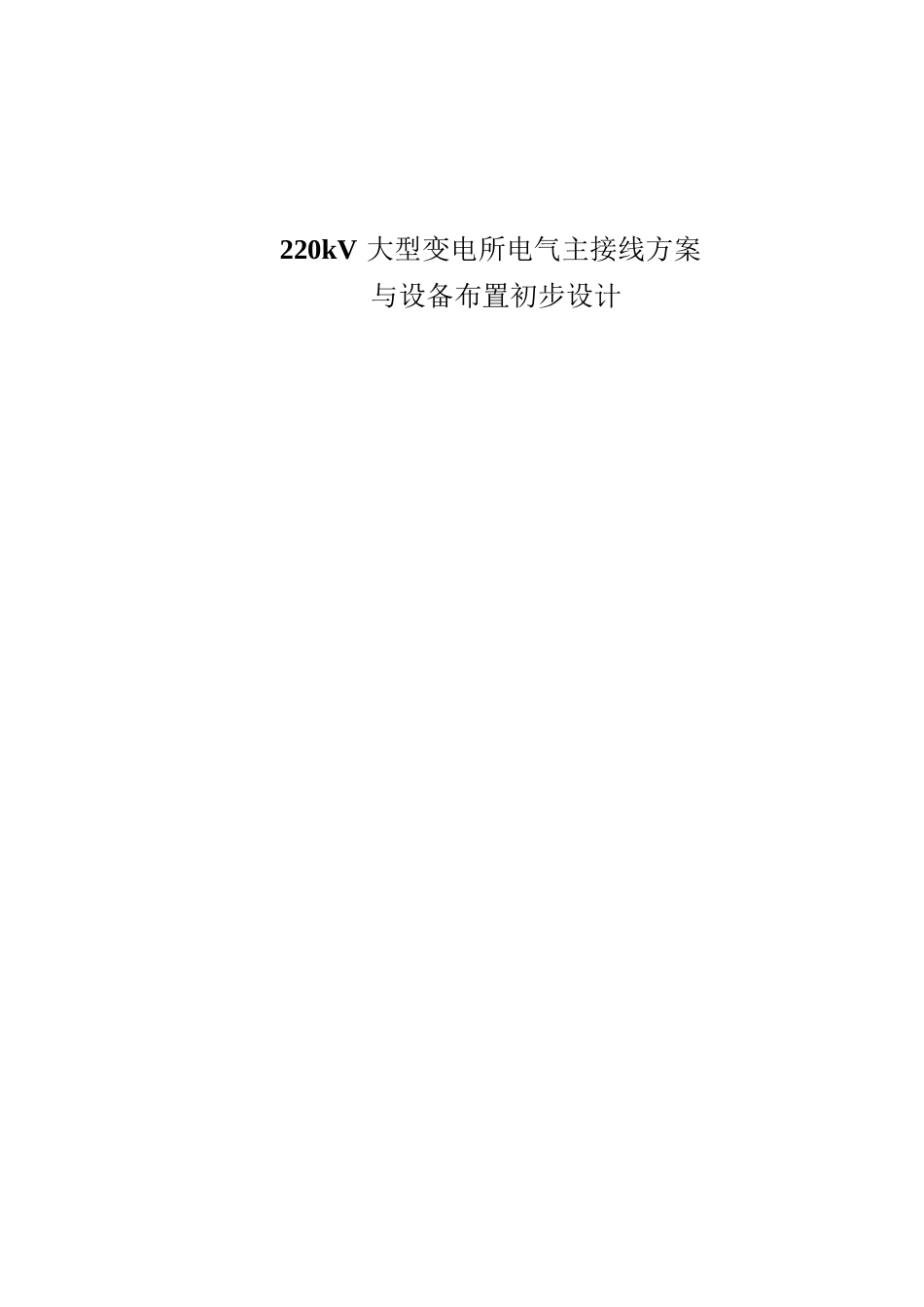

220kV 大型变电所电气主接线方案与设备布置初步设计一、毕业设计(论文)任务课题内容地区变电所是整个电力系统的中间环节,其地位相当重要。目前我国电力系统中的 220kV 变电所一般属于地区型变电所。根据所给定的设计资料对一个 220kV 大型地区变电所的电气部分进行初步设计,包括:通过比较确定电气主接线;确定主变压器的台数、容量和型式;确定所用电接线、所用变压器的台数、容量和型式;确定各电压级的配电装置型式;确定电压互感器和电流互感器的配置;选择各电压级各主要电气设备;进行继电保护配置和防雷规划设计。设计要求:按学校规定的格式要求撰写论文或说明书,并绘制指定图纸。课题任务要求1.熟悉变电所电气一次部分初步设计的范围和步骤,掌握工程设计方法,树立工程设计理念;2.熟练掌握 AutoCAD 绘图软件;3.根据原始资料,通过相应的分析和计算,拟定电气主接线方案,选择主变压器的台数、容量和型式,选择各电压级各主要电气设备,进行电压互感器和电流互感器的配置,确定各电压级的配电装置型式,完成设备布置和初步的继电保护配置和防雷规划设计;4.完成毕业设计论文的写作和图纸绘制;5.总结课题,并通过毕业论文答辩。课题完成后应提交的资料(或图表、设计图纸)1.毕业设计论文及相关图纸;2.英文翻译内容:原文和译文;3.学校要求提交的其他设计文件和材料。主要参考文献与外文翻译文件(由指导老师选定)[1] 范锡普. 发电厂电气部分[M],中国电力出版社,1992,102-129,168-206.[2] 西北电力设计院.电力工程设计手册[M],上海科学技术出版社,1972,53-88,255-279.[3] 西北电力设计院. 电力工程电气设计手册(电气一次部分)[M],中国电力出版社,1987,45-62,119-123,214-260.[4] 西北电力设计院. 电力工程电气设备手册[M],中国电力出版社,1990.[5] 黄纯华. 发电厂电气部分课程设计参考资料[M],中国电力出版社,1987.[6] 丁毓山. 变电所设计[M],辽宁科学技术出版社,1993.[7] 郭启全. AutoCAD2000 基础教程[M],北京理工大学,2000.[8] 郑忠. 新编工厂电气设备手册[M],兵器工业出版社,1994.[9] 涂光瑜. 汽轮发电机及电气设备[M],中国电力出版社,1998,179-288.[10] 陈尚发. 大型发电厂电气主接线探讨[J],中国电力,2025 年 36 卷 7 期,起止页码:64-66.[11] 苏志杨. 大型电厂 500KV 电气主接线讨论[J],电力技术经济,2025 年 4 期,起止页码:34-35.[12] 杨民...
