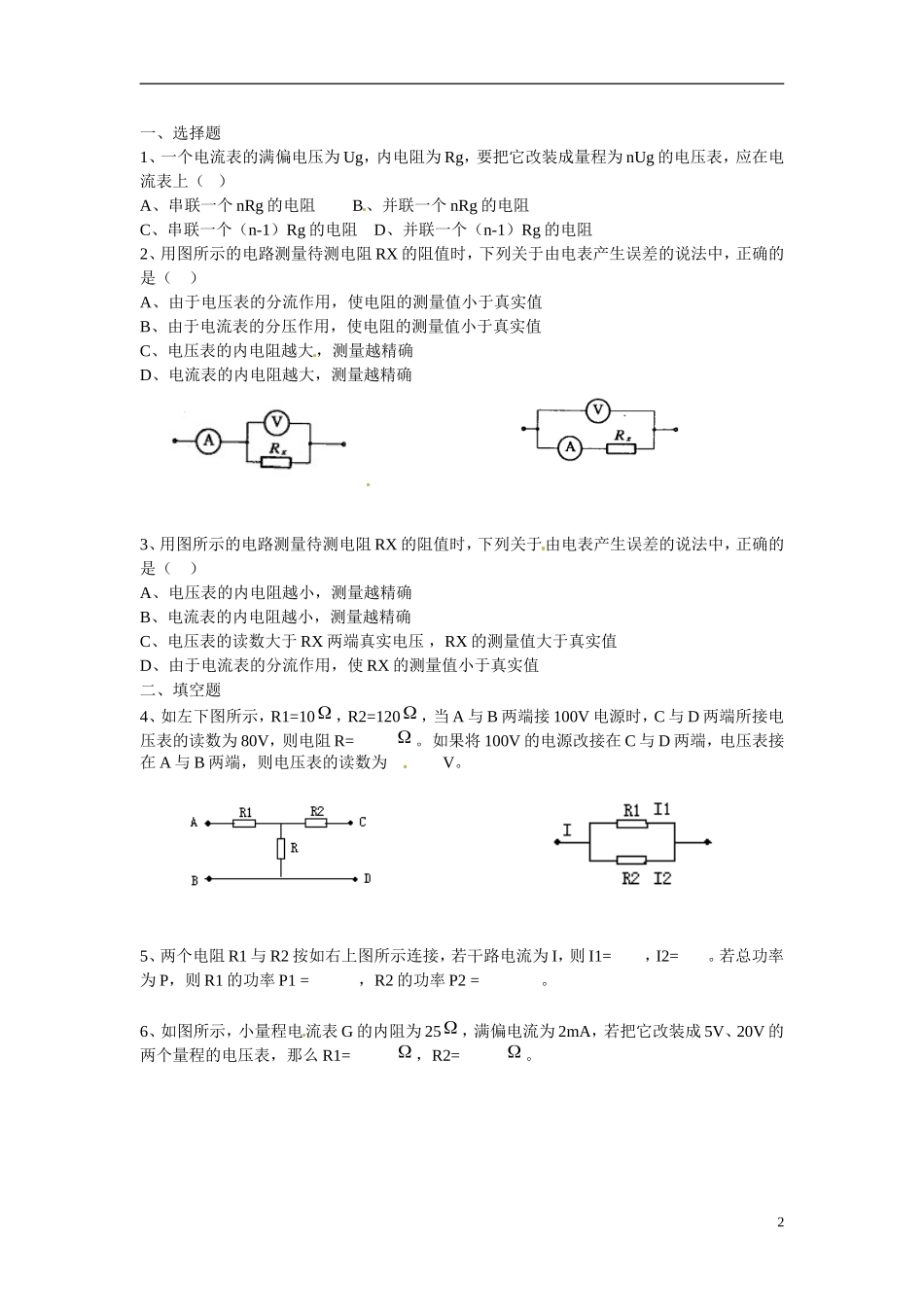

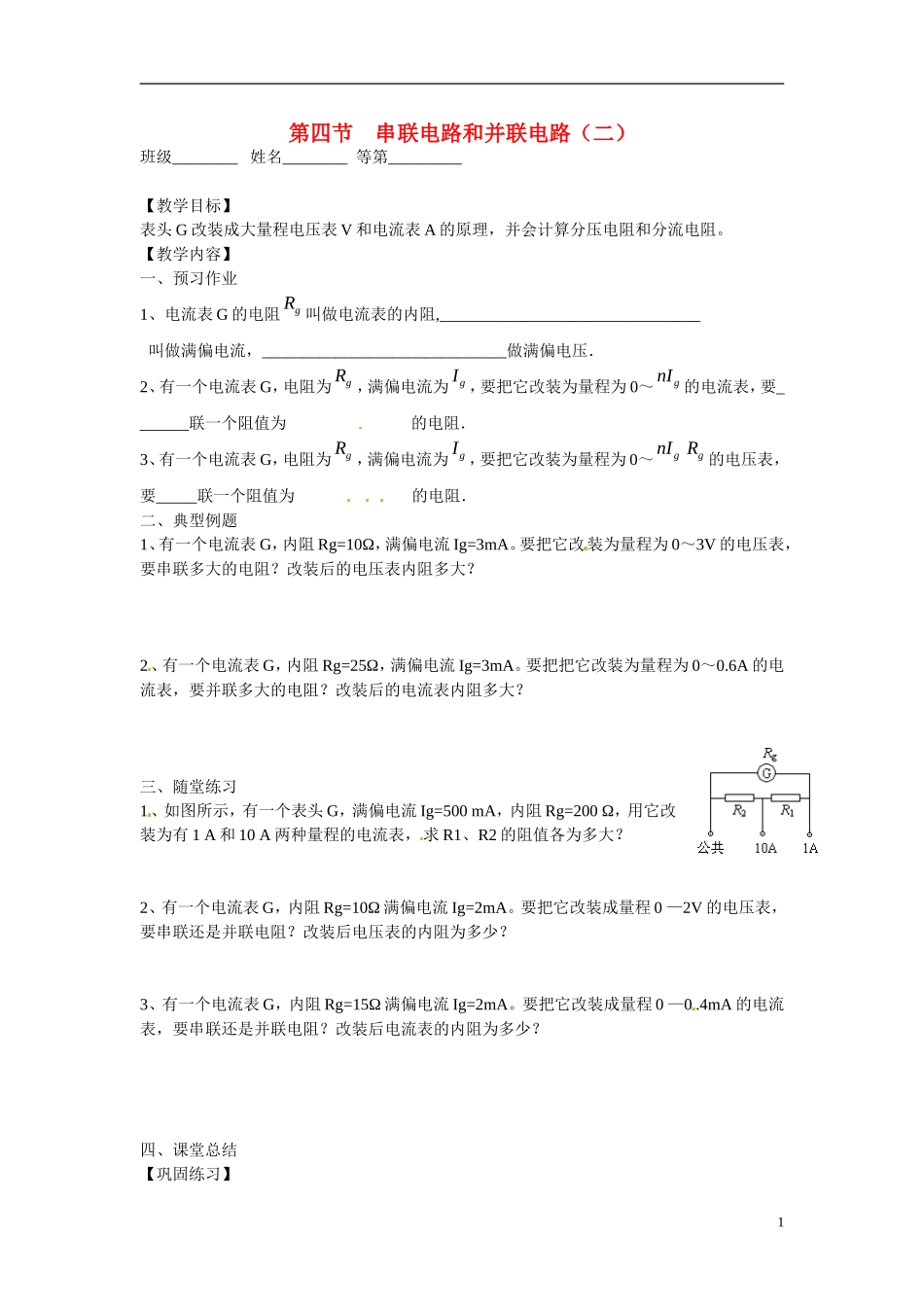

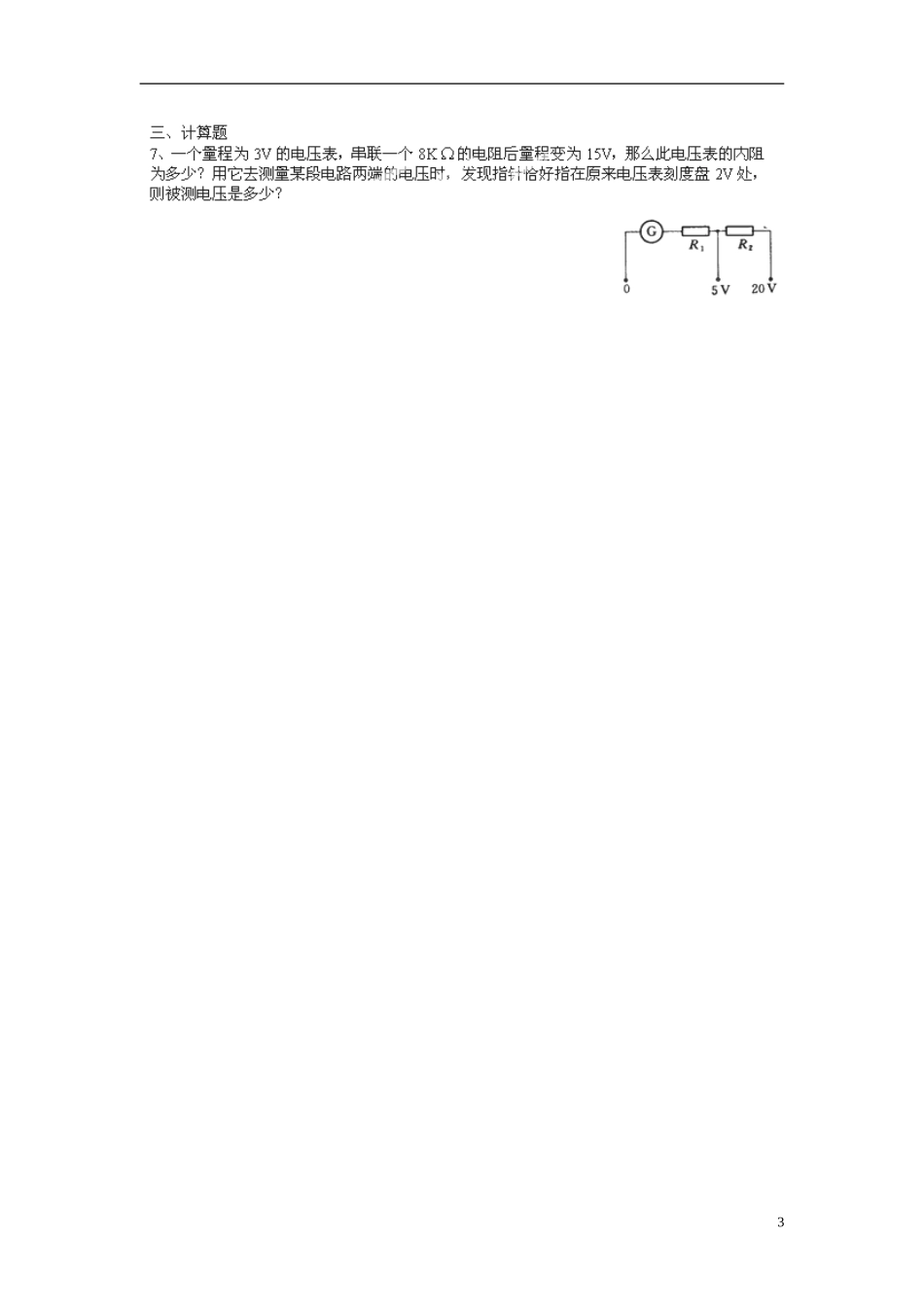

第四节 串联电路和并联电路（二）班级________ 姓名________ 等第_________【教学目标】表头 G 改装成大量程电压表 V 和电流表 A 的原理，并会计算分压电阻和分流电阻。【教学内容】一、预习作业1、电流表 G 的电阻gR 叫做电流表的内阻,________________________________ 叫做满偏电流，______________________________做满偏电压．2、有一个电流表 G，电阻为gR ，满偏电流为gI ，要把它改装为量程为 0～gnI 的电流表，要_______联一个阻值为 的电阻．3、有一个电流表 G，电阻为gR ，满偏电流为gI ，要把它改装为量程为 0～gnIgR 的电压表，要_____联一个阻值为 的电阻．二、典型例题1、有一个电流表 G，内阻 Rg=10Ω，满偏电流 Ig=3mA。要把它改装为量程为 0～3V 的电压表，要串联多大的电阻？改装后的电压表内阻多大？2、有一个电流表 G，内阻 Rg=25Ω，满偏电流 Ig=3mA。要把把它改装为量程为 0～0.6A 的电流表，要并联多大的电阻？改装后的电流表内阻多大？三、随堂练习1、如图所示，有一个表头 G，满偏电流 Ig=500 mA，内阻 Rg=200 Ω，用它改装为有 1 A 和 10 A 两种量程的电流表，求 R1、R2 的阻值各为多大？2、有一个电流表 G，内阻 Rg=10Ω 满偏电流 Ig=2mA。要把它改装成量程 0 —2V 的电压表，要串联还是并联电阻？改装后电压表的内阻为多少？3、有一个电流表 G，内阻 Rg=15Ω 满偏电流 Ig=2mA。要把它改装成量程 0 —0 .4mA 的电流表，要串联还是并联电阻？改装后电流表的内阻为多少？四、课堂总结【巩固练习】1一、选择题1、一个电流表的满偏电压为 Ug，内电阻为 Rg，要把它改装成量程为 nUg 的电压表，应在电流表上（ ）A、串联一个 nRg 的电阻 B、并联一个 nRg 的电阻C、串联一个（n-1）Rg 的电阻 D、并联一个（n-1）Rg 的电阻2、用图所示的电路测量待测电阻 RX 的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）A、由于电压表的分流作用，使电阻的测量值小于真实值B、由于电流表的分压作用，使电阻的测量值小于真实值C、电压表的内电阻越大，测量越精确D、电流表的内电阻越大，测量越精确3、用图所示的电路测量待测电阻 RX 的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）A、电压表的内电阻越小，测量越精确B、电流表的内电阻越小，测量越精确C、电压表的读数大于 RX 两端真实电压 ，RX 的测量值大于真实值D、由于电流...
