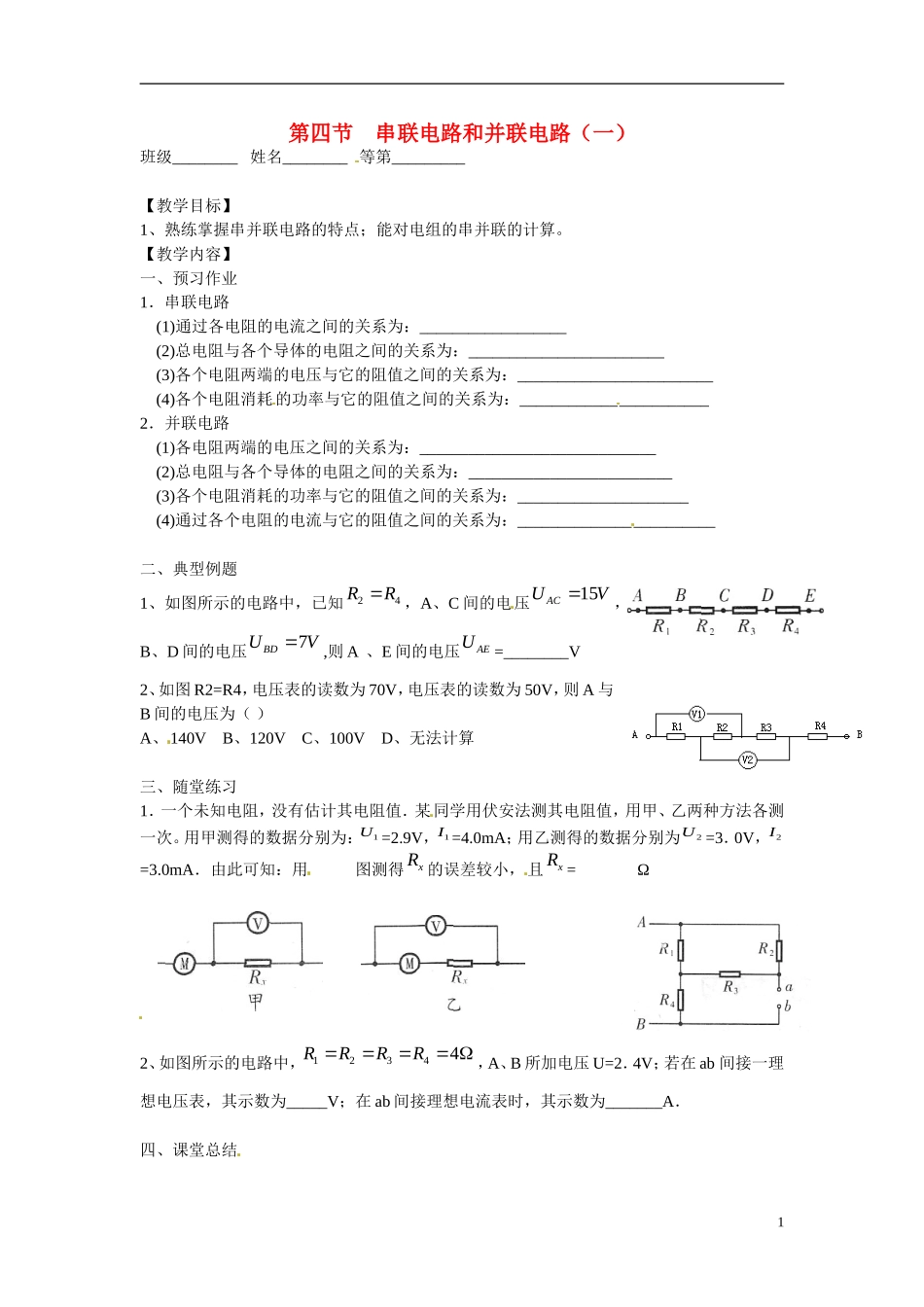

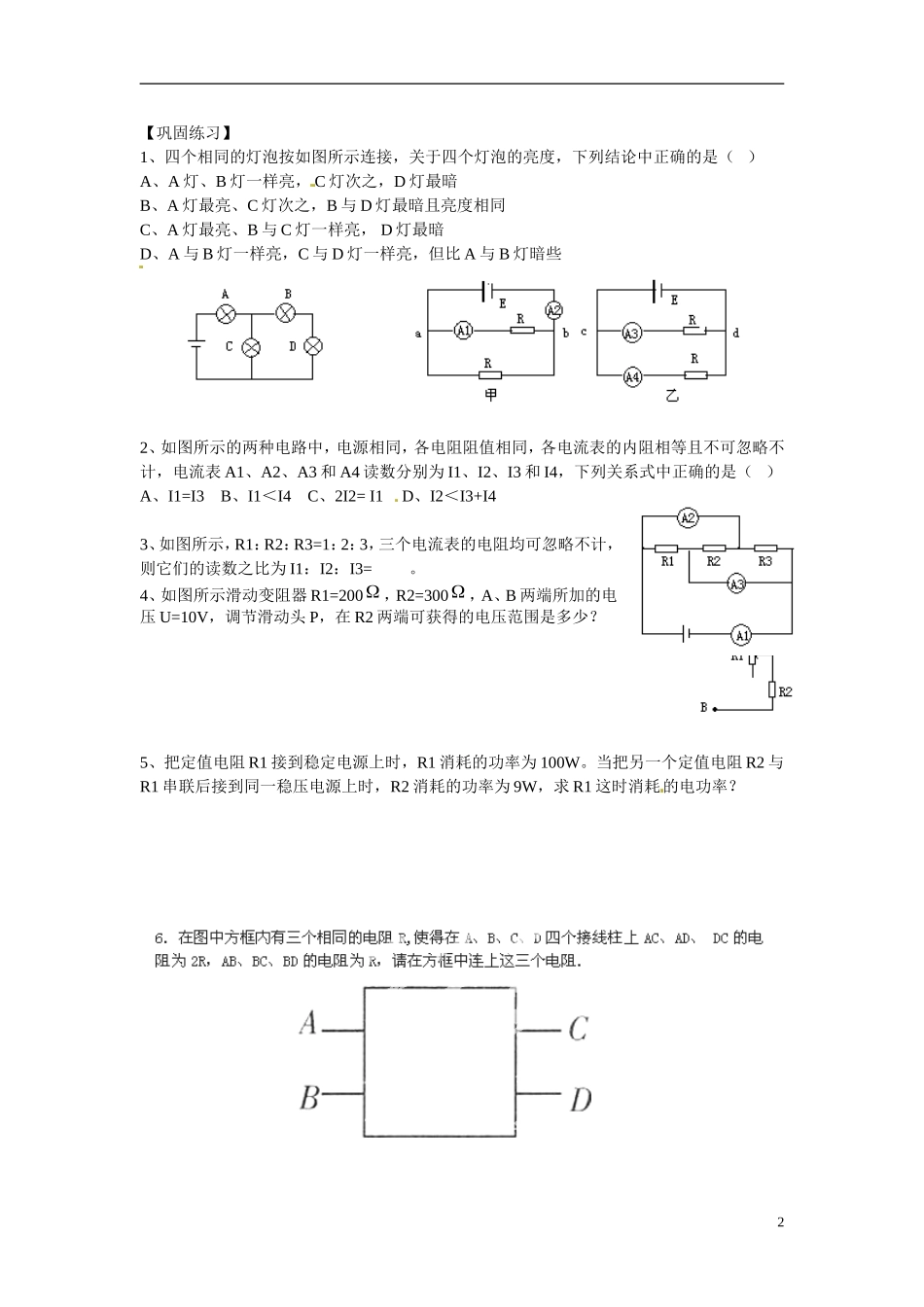

第四节 串联电路和并联电路（一）班级________ 姓名________ 等第_________【教学目标】1、熟练掌握串并联电路的特点；能对电组的串并联的计算。【教学内容】一、预习作业1．串联电路 (1)通过各电阻的电流之间的关系为：__________________ (2)总电阻与各个导体的电阻之间的关系为：________________________ (3)各个电阻两端的电压与它的阻值之间的关系为：________________________ (4)各个电阻消耗的功率与它的阻值之间的关系为：_______________________2．并联电路 (1)各电阻两端的电压之间的关系为：_____________________________ (2)总电阻与各个导体的电阻之间的关系为：_________________________ (3)各个电阻消耗的功率与它的阻值之间的关系为：_____________________ (4)通过各个电阻的电流与它的阻值之间的关系为：________________________二、典型例题1、如图所示的电路中，已知24RR，A、C 间的电压15ACUV，B、D 间的电压7BDUV,则 A 、E 间的电压AEU=________V2、如图 R2=R4，电压表的读数为 70V，电压表的读数为 50V，则 A 与B 间的电压为（ ）A、140V B、120V C、100V D、无法计算三、随堂练习1．一个未知电阻，没有估计其电阻值．某同学用伏安法测其电阻值，用甲、乙两种方法各测一次。用甲测得的数据分别为：1U =2.9V， 1I =4.0mA；用乙测得的数据分别为2U =3．0V， 2I=3.0mA．由此可知：用 图测得xR 的误差较小，且xR = Ω2、如图所示的电路中， 12344RRRR  ，A、B 所加电压 U=2．4V；若在 ab 间接一理想电压表，其示数为_____V；在 ab 间接理想电流表时，其示数为_______A．四、课堂总结1【巩固练习】1、四个相同的灯泡按如图所示连接，关于四个灯泡的亮度，下列结论中正确的是（ ）A、A 灯、B 灯一样亮， C 灯次之，D 灯最暗B、A 灯最亮、C 灯次之，B 与 D 灯最暗且亮度相同C、A 灯最亮、B 与 C 灯一样亮， D 灯最暗D、A 与 B 灯一样亮，C 与 D 灯一样亮，但比 A 与 B 灯暗些2、如图所示的两种电路中，电源相同，各电阻阻值相同，各电流表的内阻相等且不可忽略不计，电流表 A1、A2、A3 和 A4 读数分别为 I1、I2、I3 和 I4，下列关系式中正确的是（ ）A、I1=I3 B、I1＜I4 C、2I2= I1 D、I2＜I3+I43、如图所示，R1：R2：R3=1：2：3，三个电流表的电阻均可忽略不计，则它们的读数之比为 I1：I2：I3= 。4、如图所示滑动变阻器 R1=200 ，R2=300 ，A、B 两端所加的电压 U=10V，调节滑动头 P，在 R2 两端可获得的电压范围是多少？ 5、把定值电阻 R1 接到稳定电源上时，R1 消耗的功率为 100W。当把另一个定值电阻 R2 与R1 串联后接到同一稳压电源上时，R2 消耗的功率为 9W，求 R1 这时消耗的电功率？ 2
