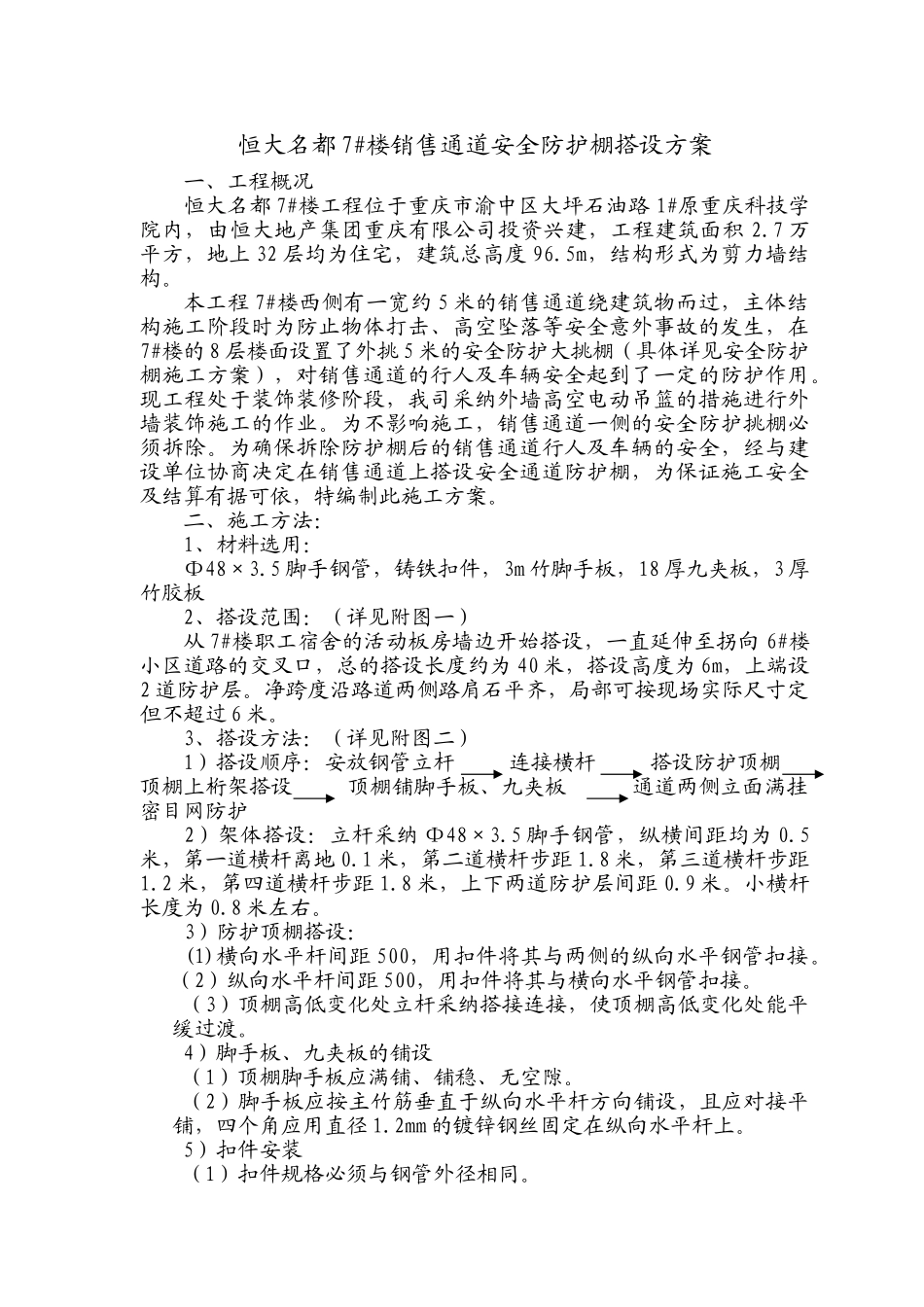

恒大名都 7#楼销售通道安全防护棚搭设方案一、工程概况恒大名都 7#楼工程位于重庆市渝中区大坪石油路 1#原重庆科技学院内，由恒大地产集团重庆有限公司投资兴建，工程建筑面积 2.7 万平方，地上 32 层均为住宅，建筑总高度 96.5m，结构形式为剪力墙结构。本工程 7#楼西侧有一宽约 5 米的销售通道绕建筑物而过，主体结构施工阶段时为防止物体打击、高空坠落等安全意外事故的发生，在7#楼的 8 层楼面设置了外挑 5 米的安全防护大挑棚（具体详见安全防护棚施工方案），对销售通道的行人及车辆安全起到了一定的防护作用。现工程处于装饰装修阶段，我司采纳外墙高空电动吊篮的措施进行外墙装饰施工的作业。为不影响施工，销售通道一侧的安全防护挑棚必须拆除。为确保拆除防护棚后的销售通道行人及车辆的安全，经与建设单位协商决定在销售通道上搭设安全通道防护棚，为保证施工安全及结算有据可依，特编制此施工方案。二、施工方法：1、材料选用：Φ48×3.5 脚手钢管，铸铁扣件，3m 竹脚手板，18 厚九夹板，3 厚竹胶板2、搭设范围：（详见附图一）从 7#楼职工宿舍的活动板房墙边开始搭设，一直延伸至拐向 6#楼小区道路的交叉口，总的搭设长度约为 40 米，搭设高度为 6m，上端设2 道防护层。净跨度沿路道两侧路肩石平齐，局部可按现场实际尺寸定但不超过 6 米。3、搭设方法：（详见附图二）1）搭设顺序：安放钢管立杆 连接横杆 搭设防护顶棚 顶棚上桁架搭设 顶棚铺脚手板、九夹板 通道两侧立面满挂密目网防护2）架体搭设：立杆采纳 Φ48×3.5 脚手钢管，纵横间距均为 0.5米，第一道横杆离地 0.1 米，第二道横杆步距 1.8 米，第三道横杆步距1.2 米，第四道横杆步距 1.8 米，上下两道防护层间距 0.9 米。小横杆长度为 0.8 米左右。3）防护顶棚搭设：(1)横向水平杆间距 500，用扣件将其与两侧的纵向水平钢管扣接。（2）纵向水平杆间距 500，用扣件将其与横向水平钢管扣接。（3）顶棚高低变化处立杆采纳搭接连接，使顶棚高低变化处能平缓过渡。4）脚手板、九夹板的铺设（1）顶棚脚手板应满铺、铺稳、无空隙。（2）脚手板应按主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径 1.2mm 的镀锌钢丝固定在纵向水平杆上。5）扣件安装（1）扣件规格必须与钢管外径相同。（2）螺栓拧紧扭力矩不应小于 40N·M,且不应大于 65 N·M。（3）固定横向、纵向水平杆的直角扣件，旋转扣件的中心点相互距离不...
