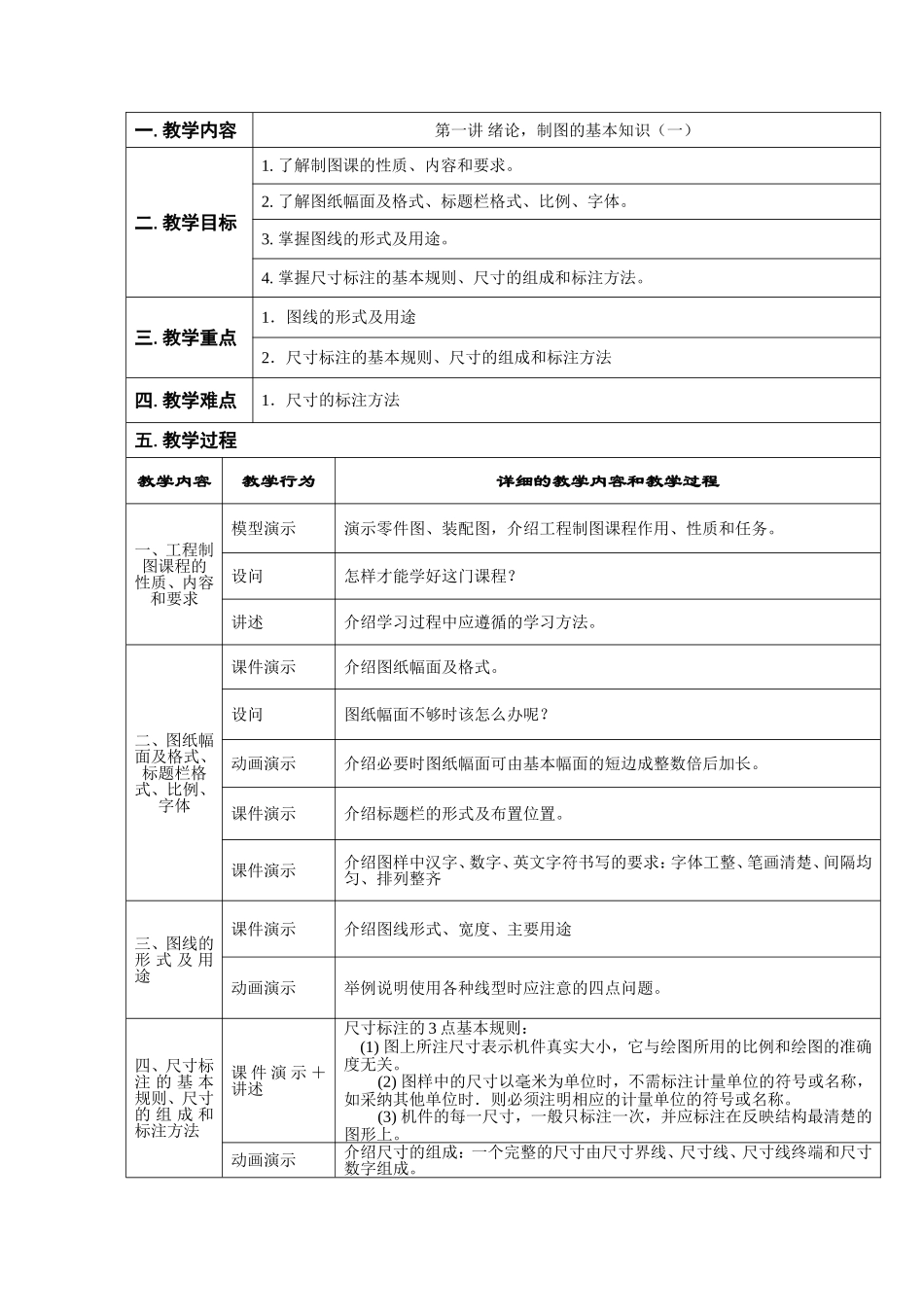

一.教学内容第一讲 绪论，制图的基本知识（一）二.教学目标1. 了解制图课的性质、内容和要求。2. 了解图纸幅面及格式、标题栏格式、比例、字体。3. 掌握图线的形式及用途。4. 掌握尺寸标注的基本规则、尺寸的组成和标注方法。三.教学重点1．图线的形式及用途2．尺寸标注的基本规则、尺寸的组成和标注方法 四.教学难点1．尺寸的标注方法五.教学过程教学内容教学行为详细的教学内容和教学过程一、工程制图课程的性质、内容和要求模型演示演示零件图、装配图，介绍工程制图课程作用、性质和任务。设问怎样才能学好这门课程？讲述介绍学习过程中应遵循的学习方法。二、图纸幅面及格式、标题栏格式、比例、字体课件演示介绍图纸幅面及格式。设问图纸幅面不够时该怎么办呢？动画演示介绍必要时图纸幅面可由基本幅面的短边成整数倍后加长。课件演示介绍标题栏的形式及布置位置。课件演示介绍图样中汉字、数字、英文字符书写的要求：字体工整、笔画清楚、间隔均匀、排列整齐三、图线的形 式 及 用途课件演示介绍图线形式、宽度、主要用途动画演示举例说明使用各种线型时应注意的四点问题。四、尺寸标注 的 基 本规则、尺寸的 组 成 和标注方法课 件 演 示 ＋讲述尺寸标注的 3 点基本规则： (1) 图上所注尺寸表示机件真实大小，它与绘图所用的比例和绘图的准确度无关。(2) 图样中的尺寸以毫米为单位时，不需标注计量单位的符号或名称，如采纳其他单位时．则必须注明相应的计量单位的符号或名称。(3) 机件的每一尺寸，一般只标注一次，并应标注在反映结构最清楚的图形上。动画演示介绍尺寸的组成：一个完整的尺寸由尺寸界线、尺寸线、尺寸线终端和尺寸数字组成。动 画 演 示 ＋讲述尺寸标注方法：(1)尺寸界线用细实线画出，也可以用轮廓线、轴线、对称中心线代替。尺寸界线一般与尺寸线垂直，并超出尺寸线终端 2—3mm。(2)尺寸线必须用细实线单独画出，不能用其他任何图线代替，也不能画在其他图线的延长线上。标注线性尺寸时，尺寸线必须与所标注的线段平行。当几个尺寸线相互平行时，大尺寸线画在小尺寸线之外，以免尺寸线和尺寸界线相交。在圆或在圆弧上标注直径或半径尺寸时，尺寸线必须通过圆心或延长线通过圆心。(3)一种形式是箭头，另一种形式是斜线（形状见课件），箭头宽度 b 为图形粗实线的宽度，长度约为宽度的 4—5 倍。箭头应指到尺寸界线。同一张图样上的箭头大小应基本相同。机械图中一般用箭头。(4)尺寸数...
