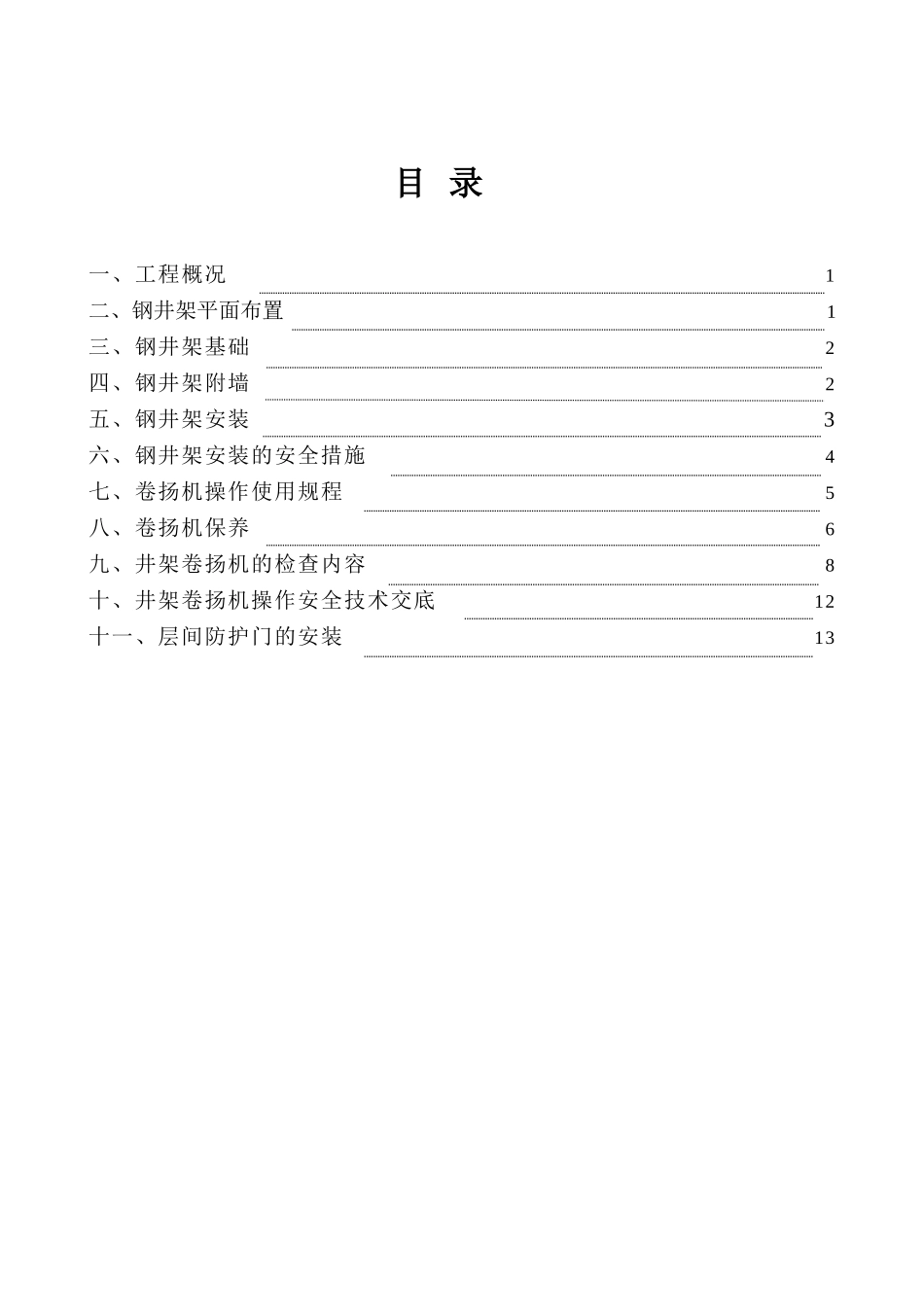

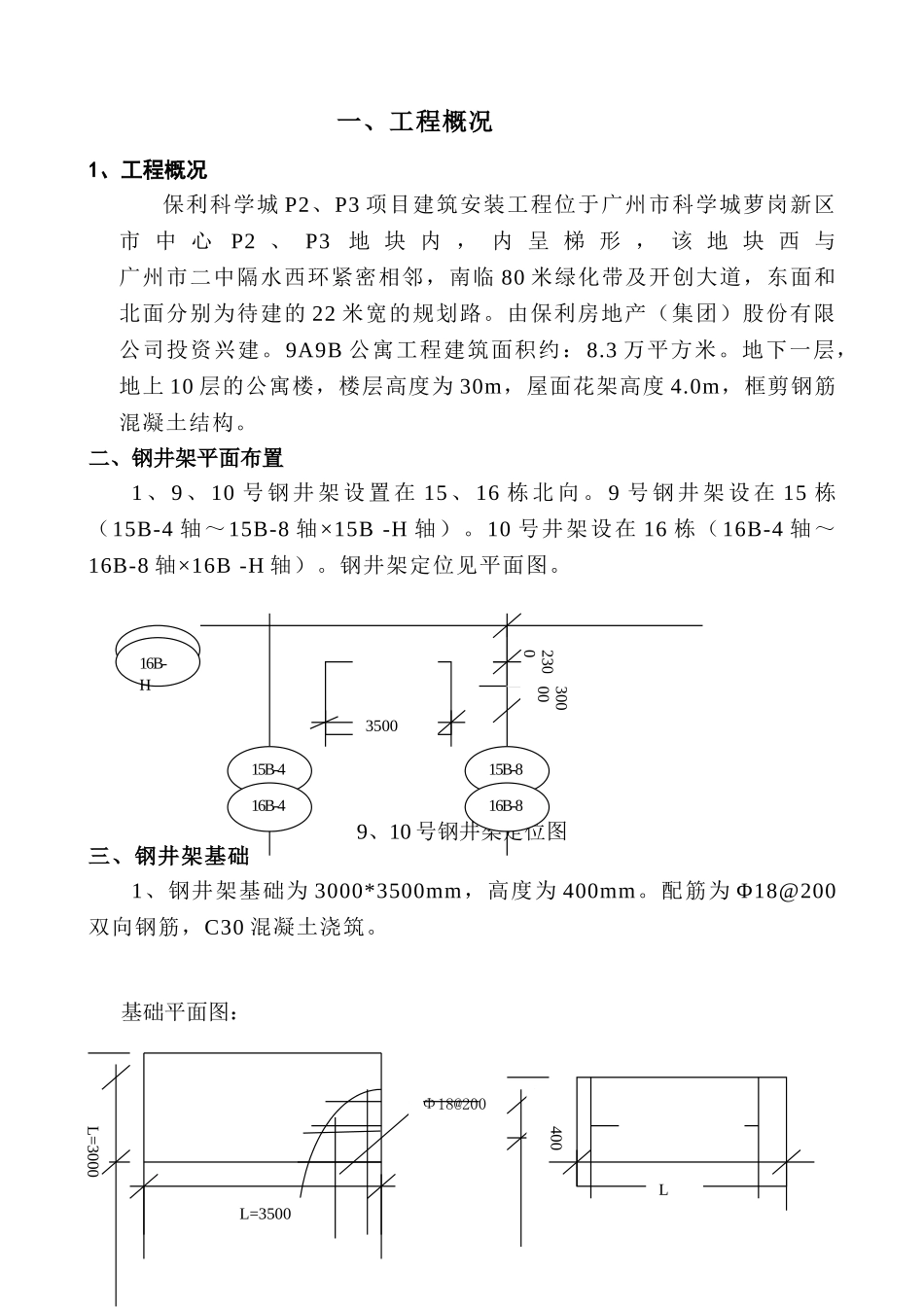

目 录一、工程概况1二、钢井架平面布置1三、钢井架基础2四、钢井架附墙2五、钢井架安装3六、钢井架安装的安全措施4七、卷扬机操作使用规程5八、卷扬机保养6九、井架卷扬机的检查内容8十、井架卷扬机操作安全技术交底12十一、层间防护门的安装13一、工程概况1、工程概况保利科学城 P2、P3 项目建筑安装工程位于广州市科学城萝岗新区市 中 心P2 、 P3地 块 内 ， 内 呈 梯 形 ， 该 地 块 西 与 广州市二中隔水西环紧密相邻，南临 80 米绿化带及开创大道，东面和北面分别为待建的 22 米宽的规划路。由保利房地产（集团）股份有限公司投资兴建。9A9B 公寓工程建筑面积约：8.3 万平方米。地下一层，地上 10 层的公寓楼，楼层高度为 30m，屋面花架高度 4.0m，框剪钢筋混凝土结构。二、钢井架平面布置1 、 9 、 10 号 钢 井 架 设 置 在 15 、 16 栋 北 向 。 9 号 钢 井 架 设 在 15 栋（15B-4 轴～15B-8 轴×15B -H 轴）。10 号井架设在 16 栋（16B-4 轴～16B-8 轴×16B -H 轴）。钢井架定位见平面图。 9、10 号钢井架定位图三、钢井架基础1、钢井架基础为 3000*3500mm，高度为 400mm。配筋为 Φ18@200双向钢筋，C30 混凝土浇筑。基础平面图：Φ18@200L=3500L=3000400L230030000350015B-415B-H15B-816B-H16B-416B-8四、钢井架附墙1、附墙杆的设置，其间隔一般不大于 12m，且应在建筑物的顶层必须设置一组。2、附墙杆采纳 Φ48 钢管，一端与钢井架四角用 M10 螺杆连接（在井架立柱上另加一个附件），一端与预埋件焊接。3、附墙杆预埋件采纳-300×400×10mm 钢板、4Φ16 钢筋焊接，钢筋锚固长度 400mm。五、钢井架安装1、钢井架采纳有生产许可证厂家的产品，钢井架为三斗车，架体规格为 2.19m×3.19m，本工程钢井架安装高度为 28.50m。2、钢井架在顶板钢筋绑扎完成后，在钢筋上安装架脚螺栓，预埋4Φ16 螺杆，螺栓长 400mm，埋入地下室顶板结构内 300mm。4、在顶板砼强度达到 100%时方可安装钢井架。5、卷扬机设置在钢井架侧边，距钢井架导向滑轮（地轮）的距离应大于或等于 15 倍卷筒宽度（有槽卷筒）。6、控制台设置在适当位置，能清楚看到钢井架吊篮上下情况，并配备对讲喇叭。8、钢井架安装，每次安装的高度为附墙杆上不大于 7.50m。9、钢井架安装至附墙杆位置，必须要待附墙杆安装完成并进行垂直度校正后方可继续向上安装。10、架体各节点的螺栓必须...
