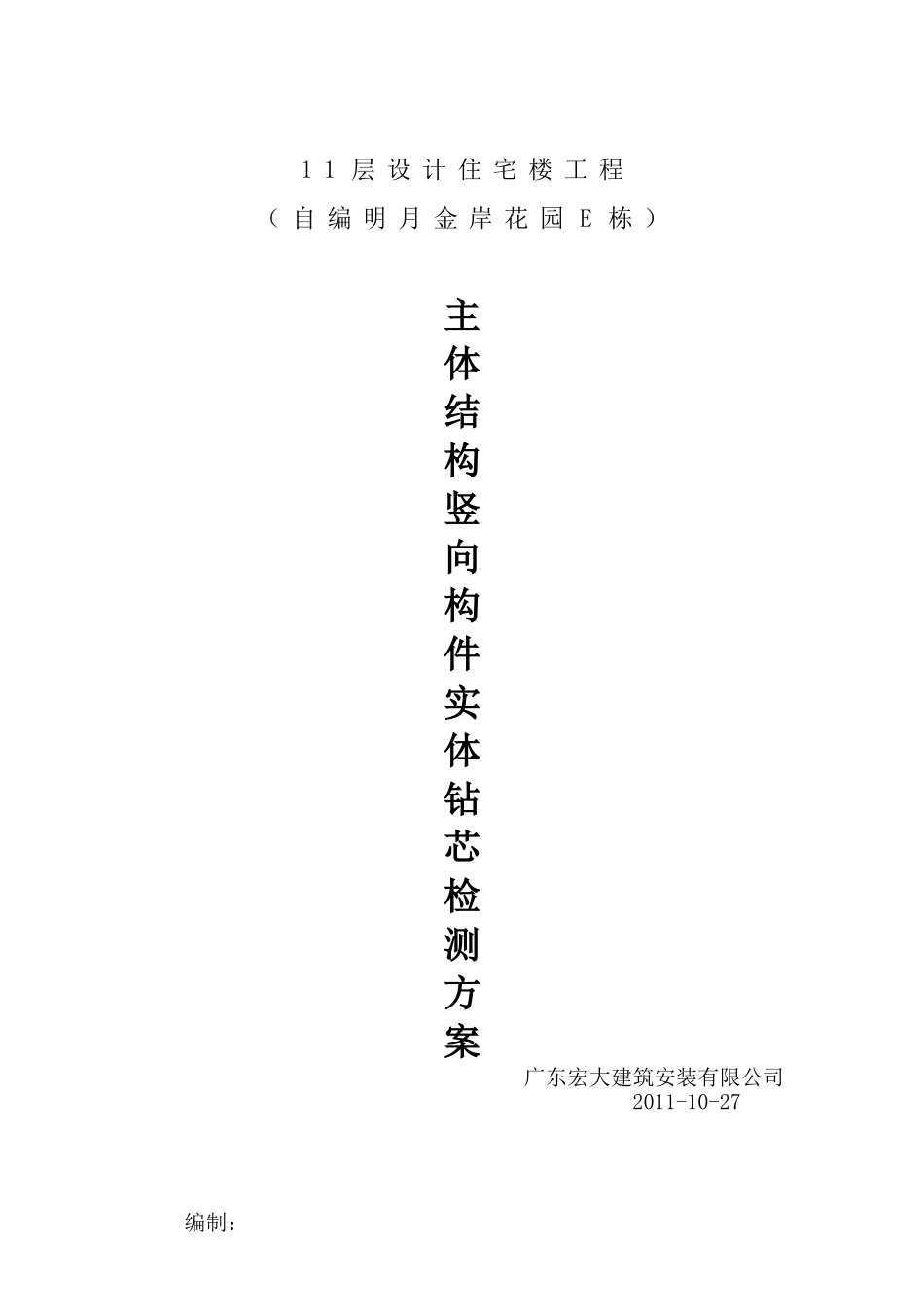

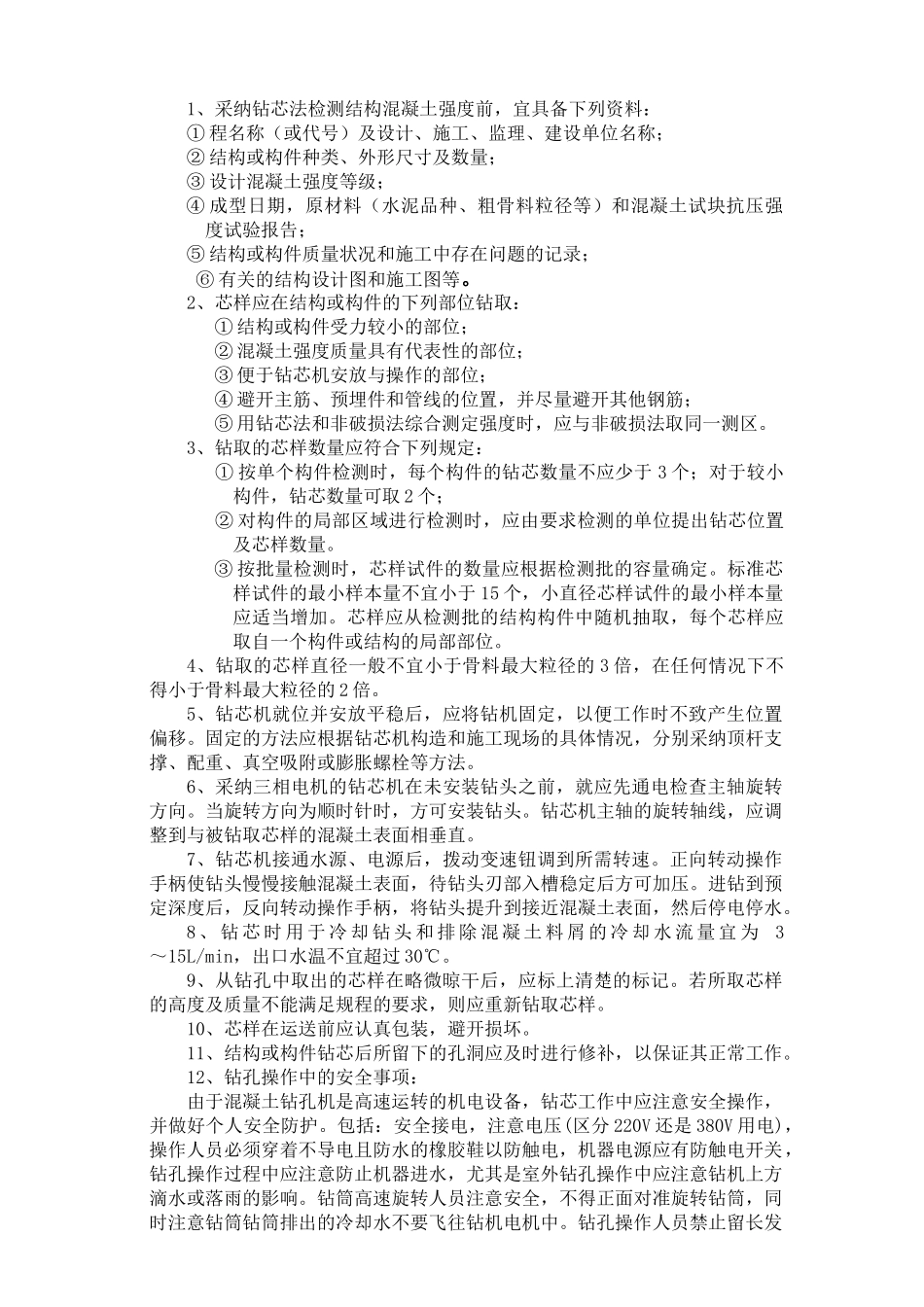

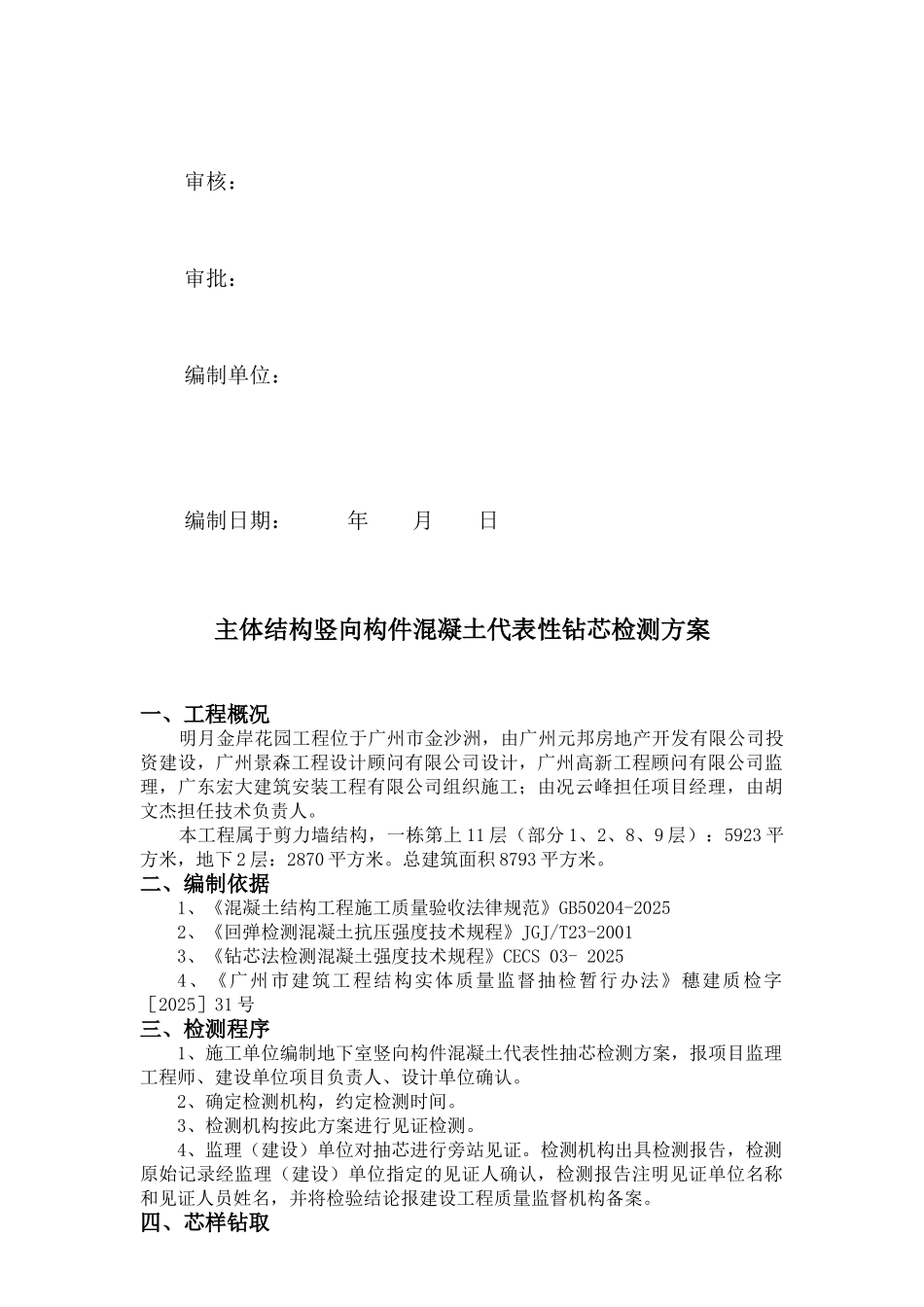

1 1 层 设 计 住 宅 楼 工 程（ 自 编 明 月 金 岸 花 园 E 栋 ）主体结构竖向构件实体钻芯检测方案 广东宏大建筑安装有限公司2011-10-27 编制： 审核：审批：编制单位：编制日期： 年 月 日主体结构竖向构件混凝土代表性钻芯检测方案一、工程概况明月金岸花园工程位于广州市金沙洲，由广州元邦房地产开发有限公司投资建设，广州景森工程设计顾问有限公司设计，广州高新工程顾问有限公司监理，广东宏大建筑安装工程有限公司组织施工；由况云峰担任项目经理，由胡文杰担任技术负责人。本工程属于剪力墙结构，一栋第上 11 层（部分 1、2、8、9 层）：5923 平方米，地下 2 层：2870 平方米。总建筑面积 8793 平方米。二、编制依据1、《混凝土结构工程施工质量验收法律规范》GB50204-20252、《回弹检测混凝土抗压强度技术规程》JGJ/T23-20013、《钻芯法检测混凝土强度技术规程》CECS 03- 20254、《广州市建筑工程结构实体质量监督抽检暂行办法》穗建质检字［2025］31 号三、检测程序1、施工单位编制地下室竖向构件混凝土代表性抽芯检测方案，报项目监理工程师、建设单位项目负责人、设计单位确认。2、确定检测机构，约定检测时间。3、检测机构按此方案进行见证检测。4、监理（建设）单位对抽芯进行旁站见证。检测机构出具检测报告，检测原始记录经监理（建设）单位指定的见证人确认，检测报告注明见证单位名称和见证人员姓名，并将检验结论报建设工程质量监督机构备案。四、芯样钻取1、采纳钻芯法检测结构混凝土强度前，宜具备下列资料：① 程名称（或代号）及设计、施工、监理、建设单位名称；② 结构或构件种类、外形尺寸及数量；③ 设计混凝土强度等级；④ 成型日期，原材料（水泥品种、粗骨料粒径等）和混凝土试块抗压强度试验报告；⑤ 结构或构件质量状况和施工中存在问题的记录；⑥ 有关的结构设计图和施工图等。2、芯样应在结构或构件的下列部位钻取：① 结构或构件受力较小的部位；② 混凝土强度质量具有代表性的部位；③ 便于钻芯机安放与操作的部位；④ 避开主筋、预埋件和管线的位置，并尽量避开其他钢筋；⑤ 用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。3、钻取的芯样数量应符合下列规定： ① 按单个构件检测时，每个构件的钻芯数量不应少于 3 个；对于较小构件，钻芯数量可取 2 个； ② 对构件的局部区域进行检测时，应由要求检测的单位提出钻芯位置及芯样数...
