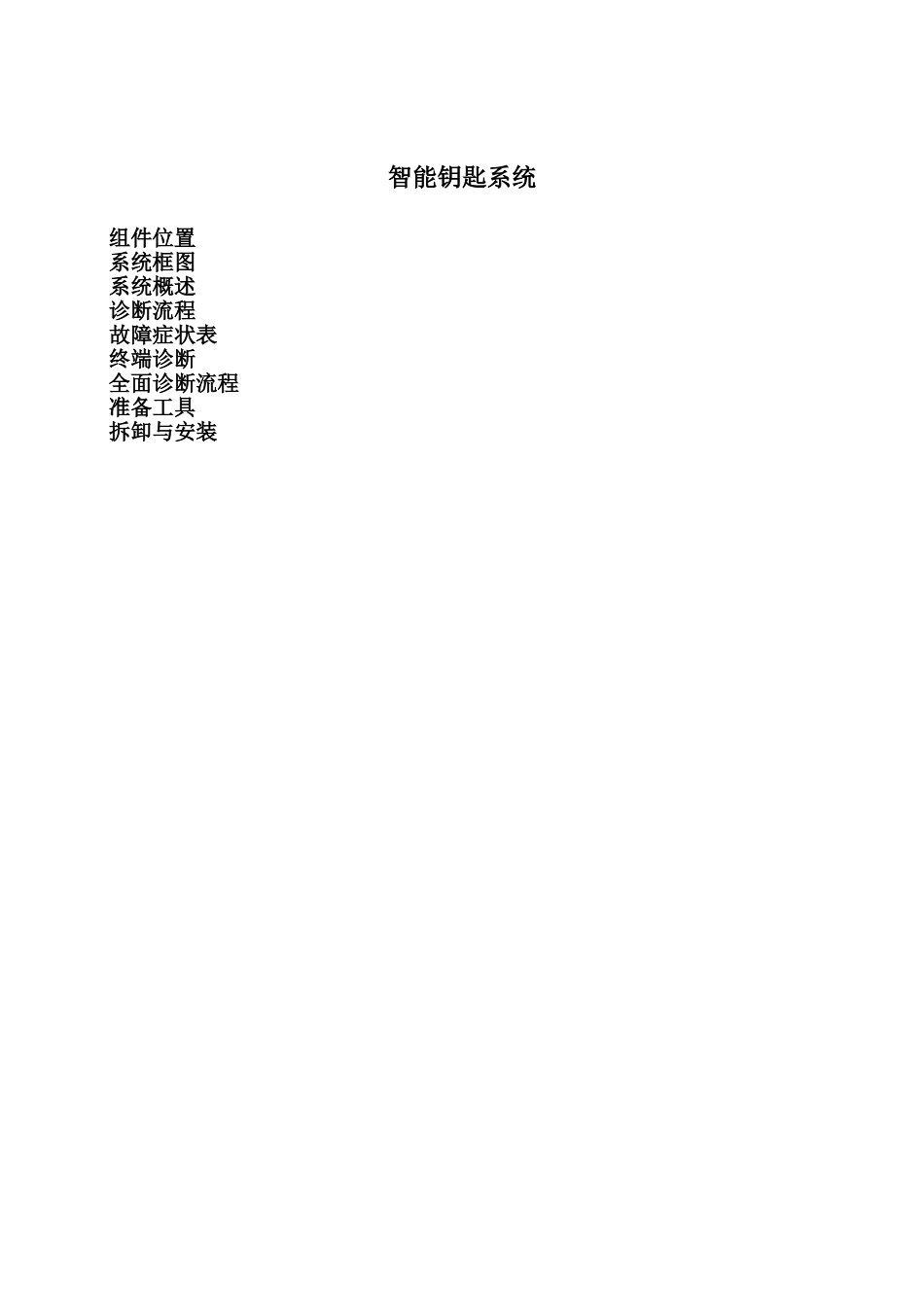

智能钥匙系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程准备工具拆卸与安装组件位置高频接收模块右前门微动开关左前门微动开关中部探测天线总成车内探测天线总成前部探测天线总成启动按钮智能钥匙系统控制器系统框图系统概述除了传统的机械钥匙及电子智能钥匙控制门锁，本车还增加了电子智能钥匙系统，驾驶员不需要对汽车钥匙作任何操作， 如按钮动作等，便可执行开门，转向轴锁解锁，启动发动机等动作，只要驾驶员随身携带电子智能钥匙。整个系统通过一个智能钥匙系统控制器控制，当智能钥匙系统控制器探测到钥匙在某个探测区域范围内，对钥匙进行探测与验证，并发送运行的信号给相关执行动作的 ECU，完成整个系统工作。探测系统是由 5 个探测天线总成（车内 3 个，车外 2个）和 1 个高频接收模块组成，探测车内有效范围及车外一定的范围。注意：● 不要将钥匙放在高温区域。● 不要用硬物击打或摔钥匙。● 将钥匙远离磁场区。● 当门上锁并进入防盗状态后假如不使用车，将钥匙远离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电。 ● 以下情况下，电子智能钥匙系统可能失效● 钥匙蓄电池电量不足。● 检测系统附近有很强的磁场或电场如 TV 信号塔等。● 钥匙被金属物体屏蔽。● 钥匙与手机放在一起。● 附近另外一辆车同时也在进行电子智能钥匙系统工作。● 钥匙即使在探测范围内，但不能寻到钥匙时，将钥匙靠近磁卡天线位置。诊断流程提示:根据此流程诊断故障第 4 步用诊断仪分析1把车开进维修间2检查蓄电池电压正常电压值:11V~16V假如电压值低于 11V，在进行下一步之前请充电或更换蓄电池．3参考故障诊断表结果跳到结果在症状诊断表中A结果不在诊断表中B 4全面分析系统5调整，维修或更换6确认测试7结束故障症状表故障症状可能发生部位电子智能钥匙及卡式智能钥匙不能进行开锁解锁动作1 高频接收模块2 智能钥匙系统控制器3 BCM4 线束ANEXT跳到第 5 步NEXTBNEXTNEXTNEXT仅微动开关不能开锁解锁动作1 智能钥匙系统控制器2 车外探测天线及微动开关总成4 线束无法上电1 钥匙2 启动按钮2 智能钥匙系统控制器3 转向轴锁4 BCM5 线束对应问题及范围：DTC含义故障范围B2270-00电子智能钥匙系统控制器故障 智能钥匙系统控制器B2271-00左车外探测天线总成回路故障左前车外探测天线总成、线束、智能钥匙系统控制器B2272-00右车外探测天线总成回路故障右前车外探测天线总成、线束、智能钥...
