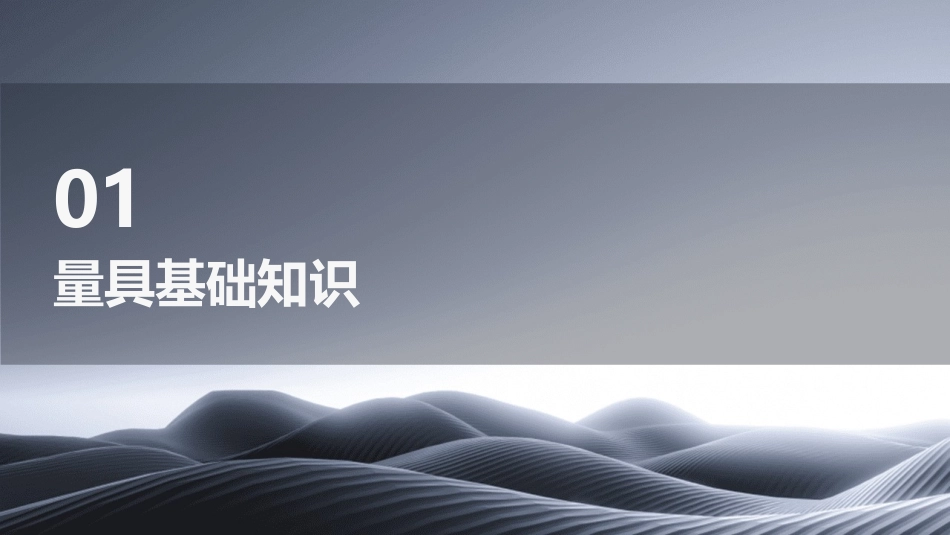

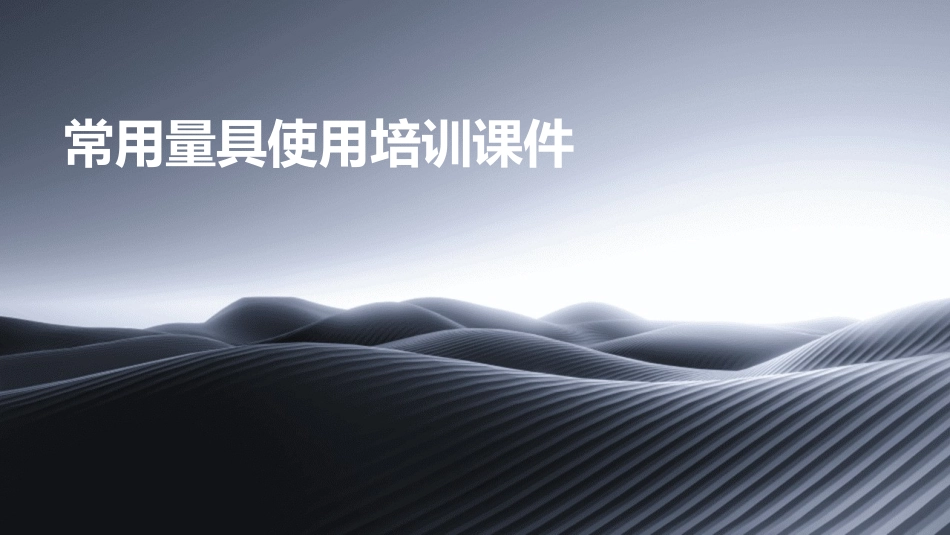

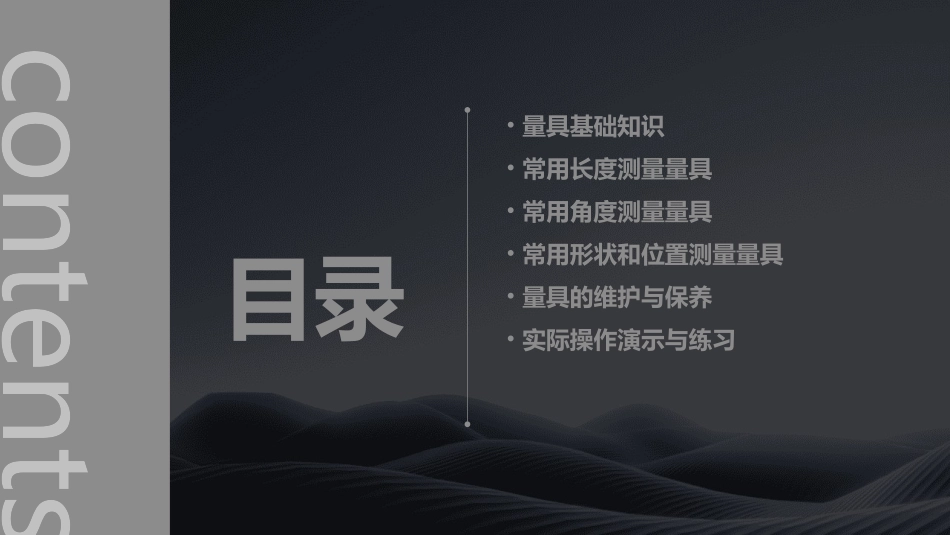

常用量具使用培训课件contents目录•量具基础知识•常用长度测量量具•常用角度测量量具•常用形状和位置测量量具•量具的维护与保养•实际操作演示与练习量具基础知识01量具定义量具是用于测量物体尺寸、形状、角度等物理量的工具，是机械制造、质量检测等领域不可或缺的测量设备。量具作用量具在制造过程中起着至关重要的作用。它们被用来确保产品的精度和质量，通过测量和检验产品的各种参数，以确保其符合设计要求和相关标准。量具定义及作用量具分类根据测量原理和使用范围的不同，量具可分为卡尺、千分尺、百分表、塞尺、角度尺等多种类型。量具特点不同类型的量具有各自的特点和适用范围。例如，卡尺适用于测量长度、宽度和高度等尺寸；千分尺则具有更高的测量精度，适用于测量较小尺寸的物体；百分表则适用于测量形位误差等。量具分类与特点量具使用注意事项使用前检查在使用量具前，应对其进行外观检查，确保其完好无损、刻度清晰，并检查其测量范围是否满足需求。正确使用使用量具时应按照正确的测量方法和步骤进行操作，避免误用或损坏量具。维护保养定期对量具进行维护保养，如清洗、防锈、校准等，以确保其测量精度和使用寿命。存放保管量具应存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和潮湿。同时，应避免与尖锐物体接触，以免划伤或损坏量具。常用长度测量量具02利用游标原理对两测量爪相对移动所分隔的距离进行读数的长度测量工具。游标卡尺采用容栅、磁栅等测量系统，以数字显示测量示值的长度测量工具。电子卡尺以精密齿条、齿轮的齿距作为已知长度，以带有相应分度的指示表作为放大、细分和指示部分的大形长度测量工具。带表卡尺卡尺类量具简称千分尺，是利用螺旋副原理，对弧形测量面间分隔的距离进行读数的通用长度测量工具。外径千分尺内径千分尺深度千分尺用于内尺寸精密测量（分单体式和接杆）。用于深度尺寸的精密测量。030201千分尺类量具百分表01利用精密齿条齿轮机构制成的通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。杠杆百分表02杠杆百分表又可分为杠杆百分表及杠杆内径百分表，是一种利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构，将尺寸变化为指针角位移，并指示出长度尺寸数值的计量器具。内径百分表03内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量，用于不同孔径的尺寸及其形状误差的测量。指示表类量具主要用于检验各种机床及其他设备的导轨面、工作台面和零部件上平面的直线度和平面度，也可借助于V形铁和相应的量块，用于检验圆柱面或圆锥面的母线直线度，以及经过适当改装，用于检验具有平行关系的面间夹角等。条式水平仪主要用于检验各种机床及其他设备的导轨面、工作台面和零部件上平面的直线度和平面度，也可借助于V形铁和相应的量块，用于检验圆柱面或圆锥面的母线直线度，以及经过适当改装，用于检验具有平行关系的面间夹角等。框式水平仪水平仪类量具常用角度测量量具03使用方法测量时应先校准零位，万能角度尺的零位，是当游标与主尺上的零刻线重合时，此时主尺两测量面的夹角为零，再用万能角度尺测量被测角度。结构和原理万能角度尺主要由主尺、游标、制动器、基尺、角尺、直尺、卡块等组成，采用游标读数原理来直接测量工件角或进行划线。注意事项使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位。万能角度尺正弦规是利用三角函数关系测量角度和锥度等的量具。主要由正弦棒、滑块和挡板组成。正弦规角度块是测量角度的量具，具有两个互相垂直的测量面，其夹角为90°。角度块的精度等级分为1级和2级，主要用来检定和调整测量器具及作为精密划线的基准。角度块正弦规使用时一般与量块配合组成所需角度；角度块则直接作为基准进行角度测量。使用方法正弦规与角度块角度测量仪结构和原理角度测量仪主要由底座、支架、测量系统、显示屏等组成，采用光学或电子测量原理来测量角度。使用方法将被测工件放置在底座上，调整支架使测量系统对准被测角度，通过显示屏读取测量结果。注...
