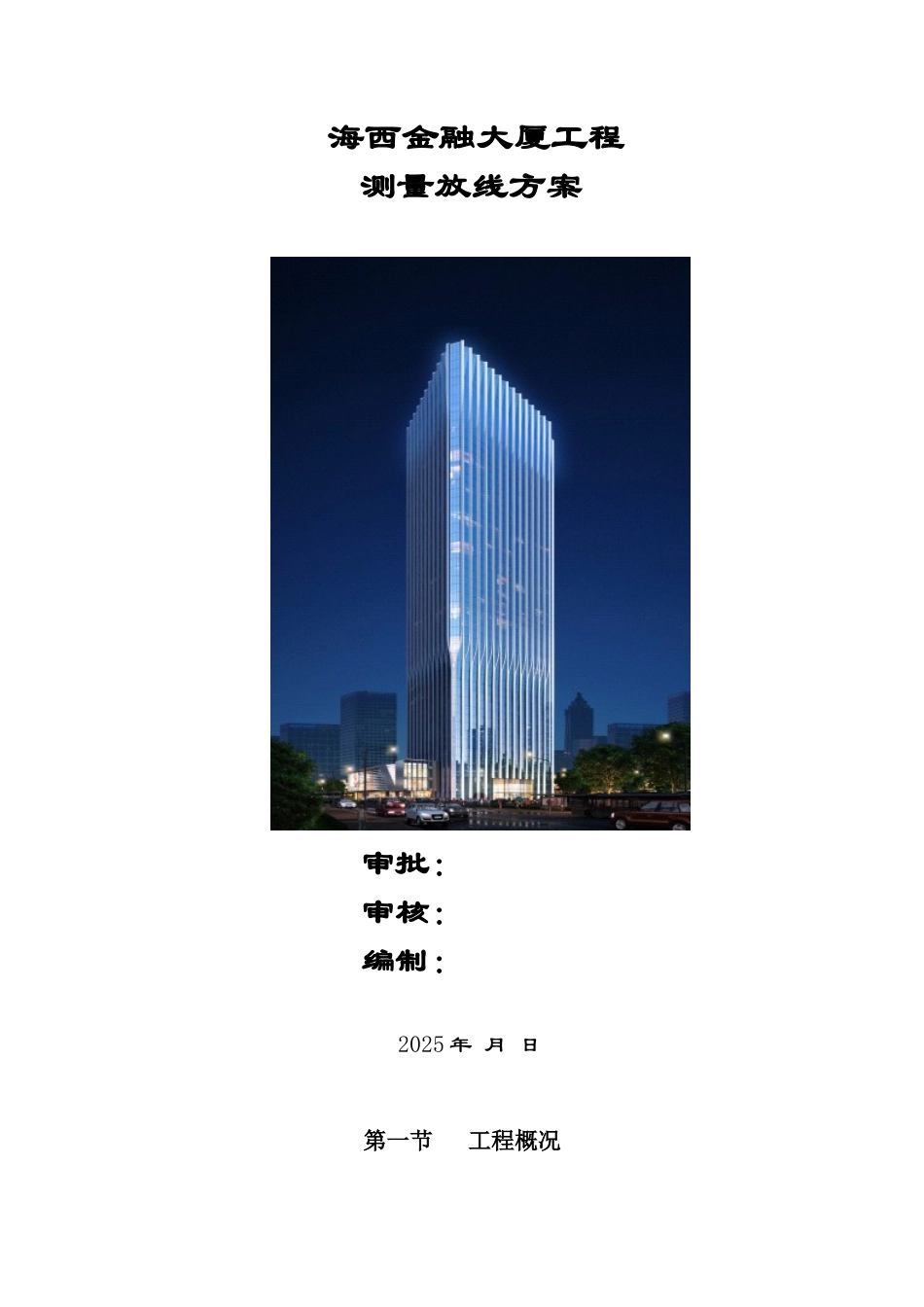

海西金融大厦工程测量放线方案

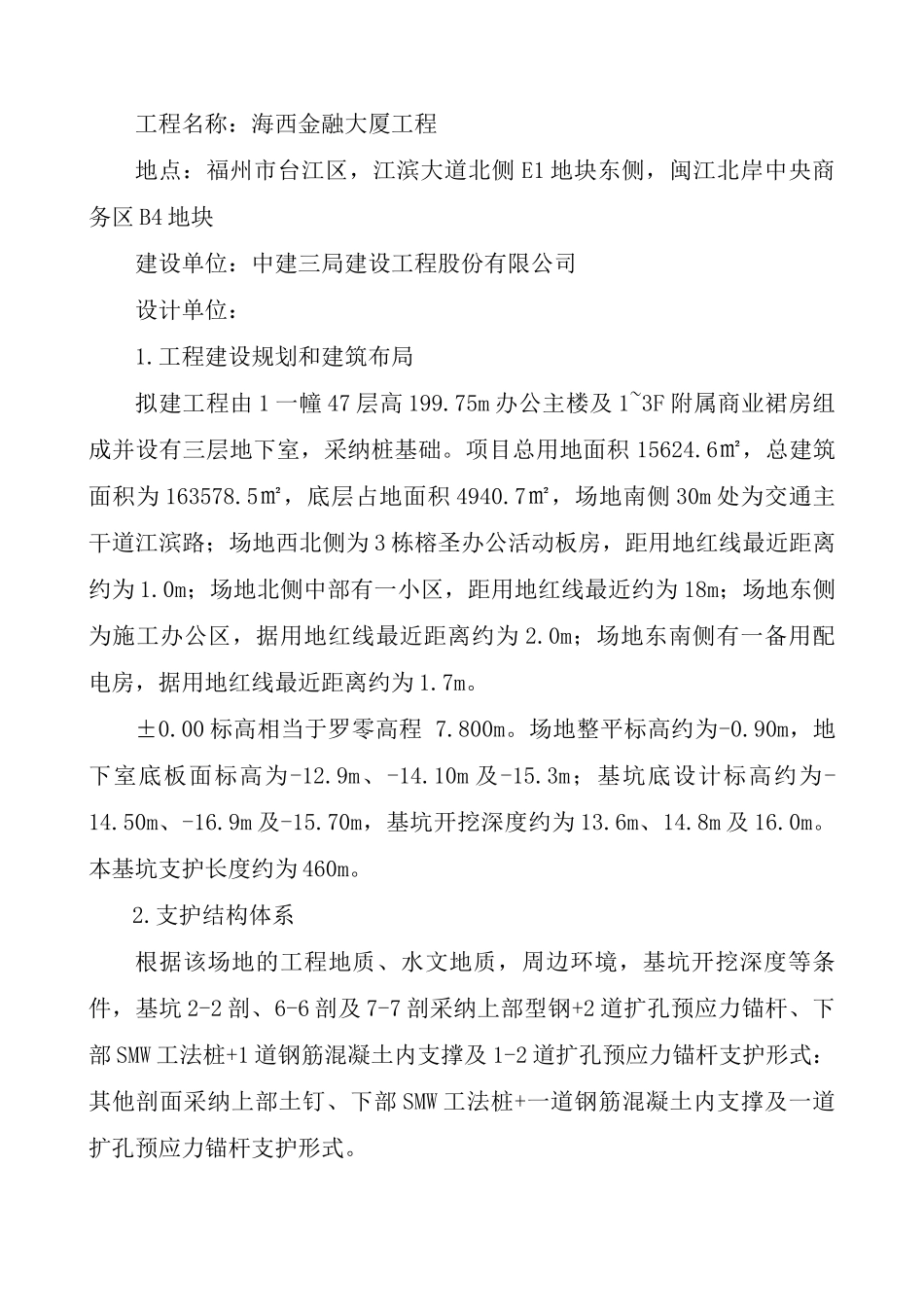

海西金融大厦工程 测量放线方案 审批： 审核： 编制： 2025 年 月 日第一节 工程概况工程名称：海西金融大厦工程地点：福州市台江区，江滨大道北侧 E1 地块东侧，闽江北岸中央商务区 B4 地块建设单位：中建三局建设工程股份有限公司设计单位： 1.工程建设规划和建筑布局拟建工程由 1 一幢 47 层高 199.75m 办公主楼及 1~3F 附属商业裙房组成并设有三层地下室，采纳桩基础。项目总用地面积 15624.6㎡，总建筑面积为 163578.5㎡，底层占地面积 4940.7㎡，场地南侧 30m 处为交通主干道江滨路；场地西北侧为 3 栋榕圣办公活动板房，距用地红线最近距离约为 1.0m；场地北侧中部有一小区，距用地红线最近约为 18m；场地东侧为施工办公区，据用地红线最近距离约为 2.0m；场地东南侧有一备用配电房，据用地红线最近距离约为 1.7m。±0.00 标高相当于罗零高程 7.800m。场地整平标高约为-0.90m，地下室底板面标高为-12.9m、-14.10m 及-15.3m；基坑底设计标高约为-14.50m、-16.9m 及-15.70m，基坑开挖深度约为 13.6m、14.8m 及 16.0m。本基坑支护长度约为 460m。2.支护结构体系根据该场地的工程地质、水文地质，周边环境，基坑开挖深度等条件，基坑 2-2 剖、6-6 剖及 7-7 剖采纳上部型钢+2 道扩孔预应力锚杆、下部 SMW 工法桩+1 道钢筋混凝土内支撑及 1-2 道扩孔预应力锚杆支护形式：其他剖面采纳上部土钉、下部 SMW 工法桩+一道钢筋混凝土内支撑及一道扩孔预应力锚杆支护形式。3.人防设计说明 本工程人防设在地下 3 层，为全埋式甲类防空地下室。抗力等级为核6 级常 6 级，防化等级为丙级，本工程人防按平战结合设计，平常为汽车库；战时地下三层为二等人员掩蔽所。地下三层人防总建筑面积4945.9m，设为 3 个单元防护，共 6 个疏散口，掩蔽面积 3460m，掩蔽人数3460 人。有关技术指标详见附表。每个防护单元的防护设施和内部设备皆自成系统。相邻防护单元之间设钢筋混凝土防护密闭隔墙，墙上开设门洞处在其墙上一侧设置双向受力密闭门或双向受力防护密闭封堵板。详见人防平面。相邻抗暴单元之间设置抗爆隔壁，隔壁连通口设置抗爆隔壁。抗爆隔壁及抗爆挡墙临时构筑，采纳最小 500 厚梯形粗砂砂袋堆垒而成，详见人防地下室战时平面图。密闭隔墙，其厚度 250mm。并在染毒区一侧墙面用 1：2 水泥砂浆抹光，墙面要求光滑易于清洗。防空地下室内外出入口处临空墙为 300 厚现浇钢筋混凝土...
