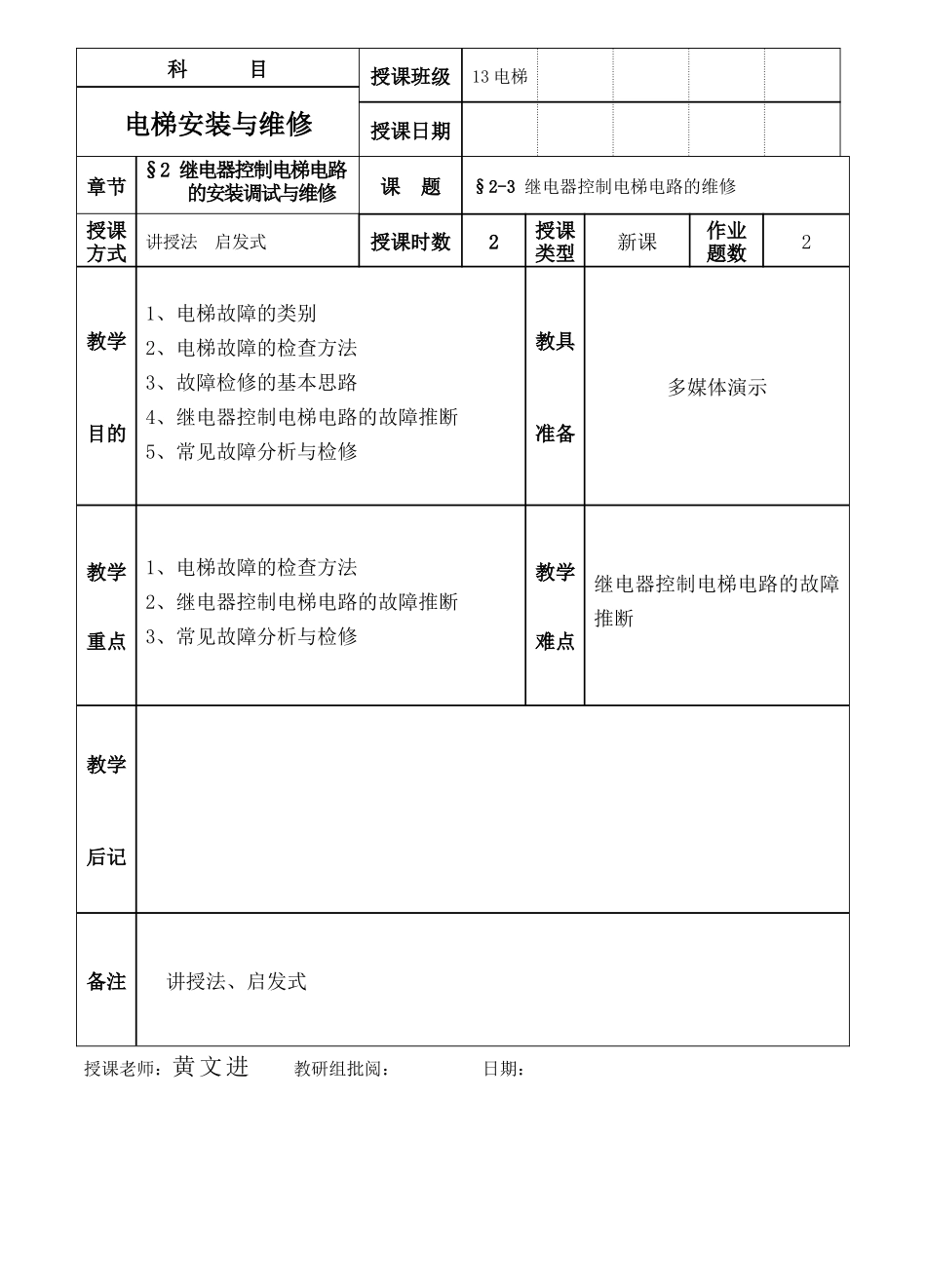

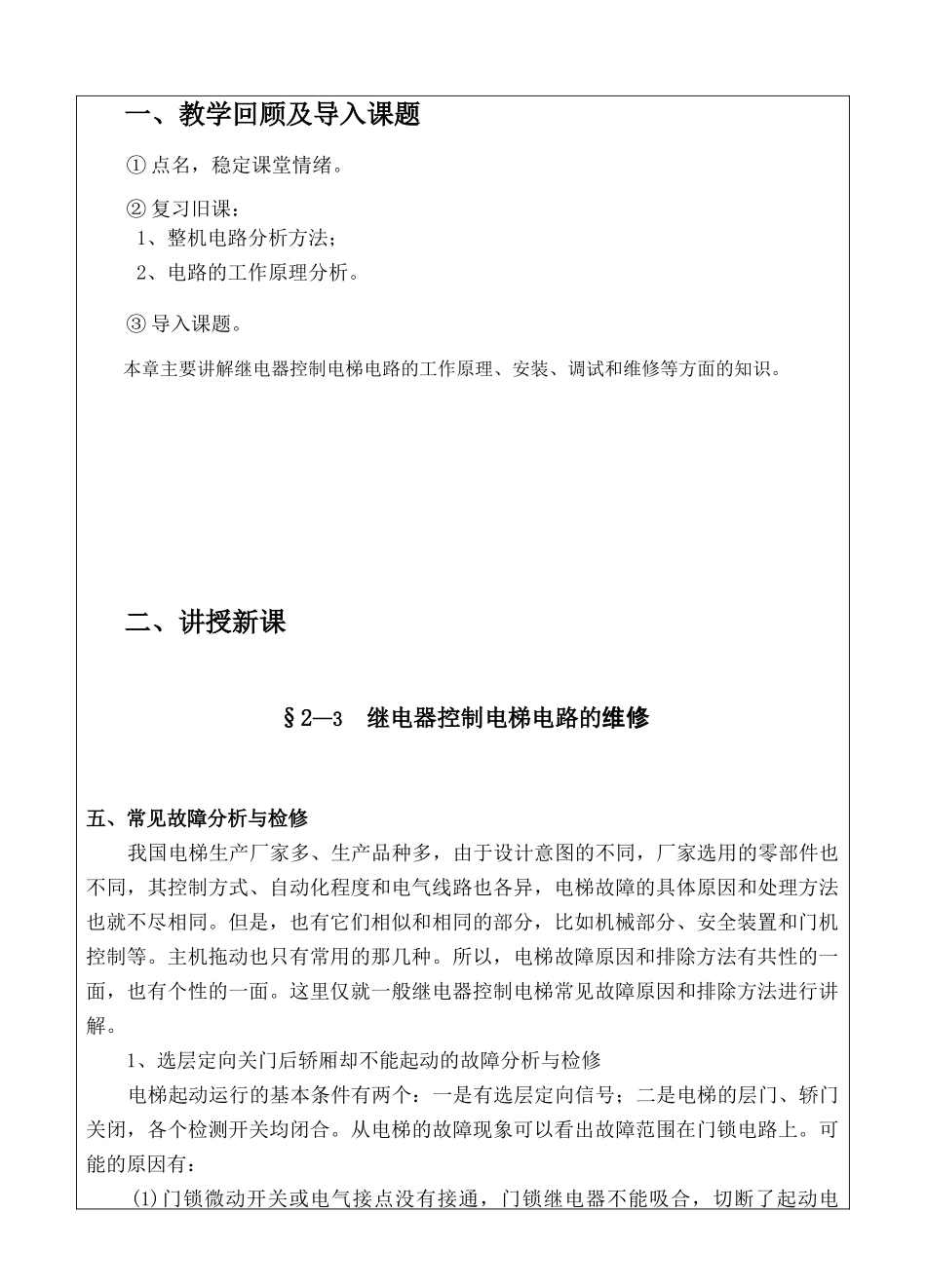

科 目授课班级13 电梯电梯安装与维修授课日期章节§2 继电器控制电梯电路 的安装调试与维修课 题§2-3 继电器控制电梯电路的维修授课方式讲授法 启发式授课时数2授课类型新课作业题数2教学目的1、电梯故障的类别2、电梯故障的检查方法3、故障检修的基本思路4、继电器控制电梯电路的故障推断5、常见故障分析与检修教具准备多媒体演示教学重点1、电梯故障的检查方法2、继电器控制电梯电路的故障推断3、常见故障分析与检修教学难点继电器控制电梯电路的故障推断教学后记备注讲授法、启发式授课老师：黄 文 进 教研组批阅： 日期：一、教学回顾及导入课题① 点名，稳定课堂情绪。② 复习旧课：1、整机电路分析方法；2、电路的工作原理分析。③ 导入课题。本章主要讲解继电器控制电梯电路的工作原理、安装、调试和维修等方面的知识。二、讲授新课§2—3 继电器控制电梯电路的维修五、常见故障分析与检修 我国电梯生产厂家多、生产品种多，由于设计意图的不同，厂家选用的零部件也不同，其控制方式、自动化程度和电气线路也各异，电梯故障的具体原因和处理方法也就不尽相同。但是，也有它们相似和相同的部分，比如机械部分、安全装置和门机控制等。主机拖动也只有常用的那几种。所以，电梯故障原因和排除方法有共性的一面，也有个性的一面。这里仅就一般继电器控制电梯常见故障原因和排除方法进行讲解。 1、选层定向关门后轿厢却不能起动的故障分析与检修 电梯起动运行的基本条件有两个：一是有选层定向信号；二是电梯的层门、轿门关闭，各个检测开关均闭合。从电梯的故障现象可以看出故障范围在门锁电路上。可能的原因有： (1)门锁微动开关或电气接点没有接通，门锁继电器不能吸合，切断了起动电路，电梯不能起动运行。 排除疗法：以“检修”速度将轿厢从底层向上运行，逐层检查门锁开关接触情况。发现故障后立即排除。方法是调整好门锁机构、微动开关或电气接点的位置，使层门关闭后接点接通。假如微动开关或电气接点损坏，则应予以更换。 (2)一般电梯都是在轿门关好时触动行程开关，轿厢才能起动，假如限位开关没有接通或已经损坏，起动控制电路就会被切断，轿厢就不会起动运行。 (3)门锁继电器触点接触不良或继电器线圈损坏，继电器吸合机械有卡阻而不能吸合。 排除方法：更换损坏的限位开关，并调整好限位开关位置．假如是触动限位开关或电气接点的机构有故障，则应将该触动机构调整好。使之动作灵敏可靠。 2、电梯起动和运...
