电站锅炉主蒸汽管道吹扫方案VIP专享

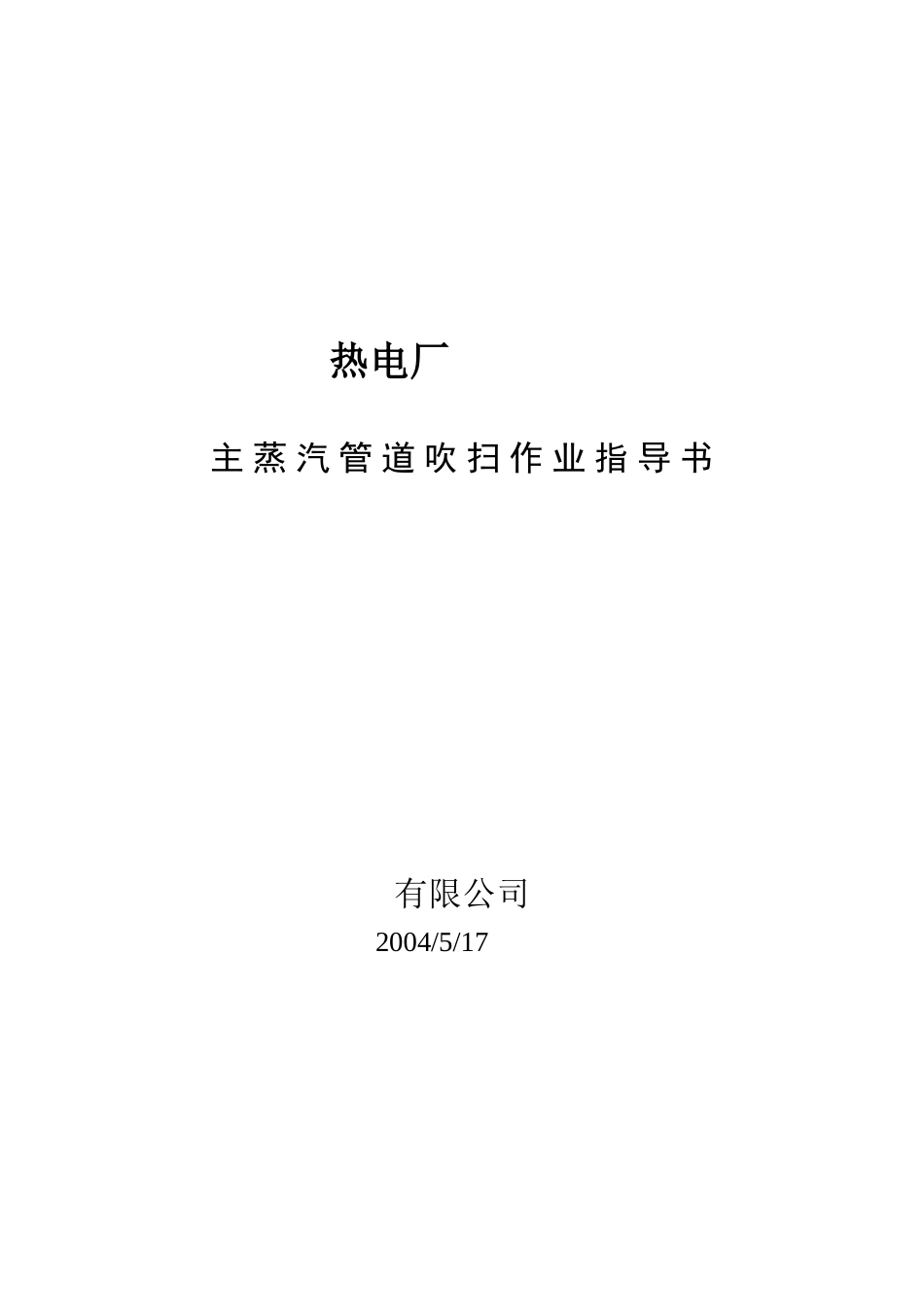

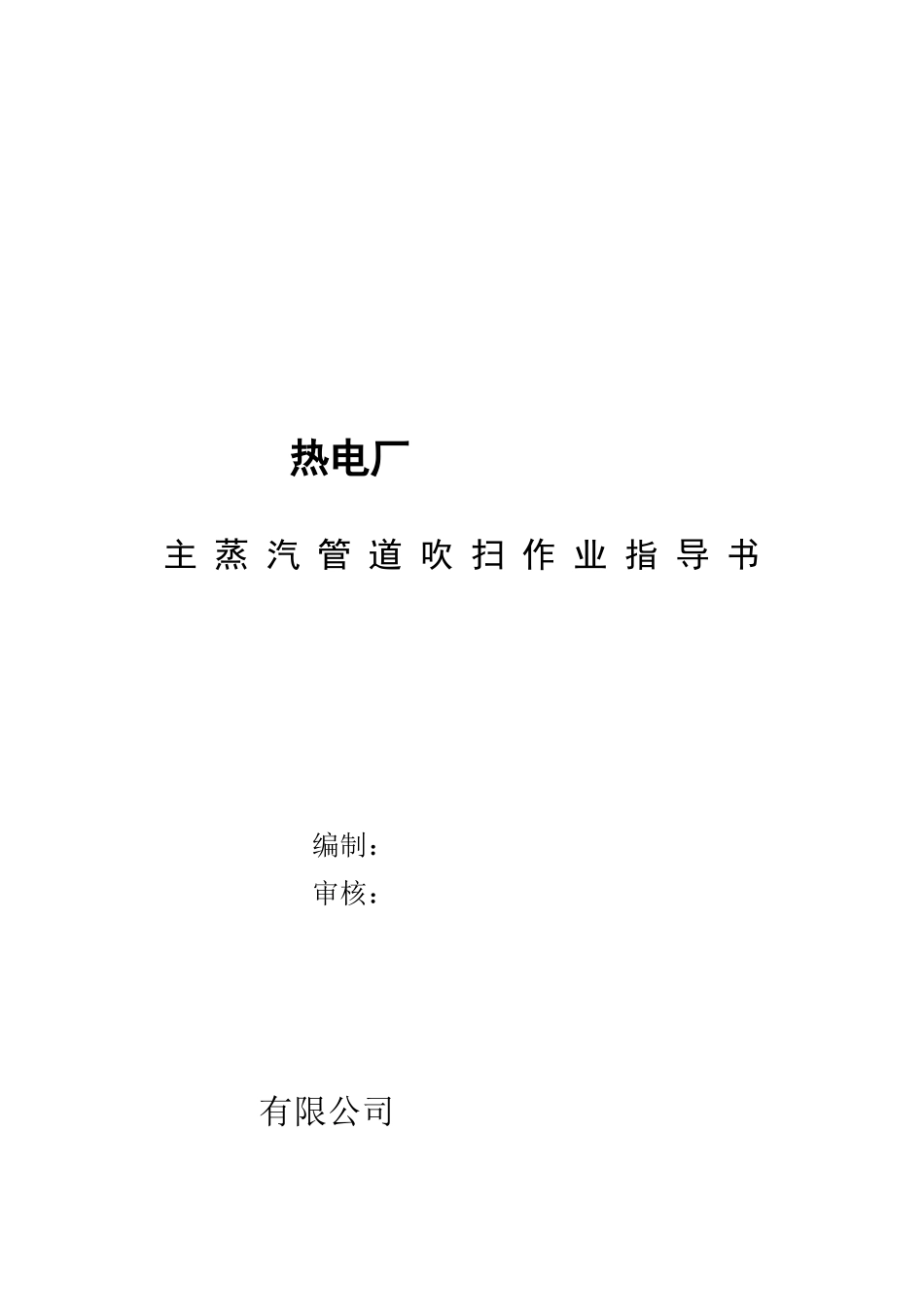

热电厂主 蒸 汽 管 道 吹 扫 作 业 指 导 书有限公司2004/5/17热电厂主 蒸 汽 管 道 吹 扫 作 业 指 导 书编制：审核：有限公司目录1、设备概况2、编制依据3、锅炉技术指标及吹扫范围4、吹管的目的及质量标准5、准备工作及临时设施的装设6、质量标准7、主蒸汽吹扫措施8、组织分工及注意事项附吹扫示意图1、设备概况 ****电厂 1、2#锅炉为无锡锅炉厂生产的 UG—75/5.29M19 型中压循环流化床锅炉，它高效、低污染、煤种适应性好，可以燃用烟煤、无烟煤，还可以燃用褐煤等低燃烧值燃料，燃烧效率达 95~99%，尤其可以燃用含硫较高的燃料。 该锅炉是一种自然循环的水管锅炉，采纳由旋风分离器组成的循环燃烧系统，炉膛为膜式水冷壁结构，过热器分高低两级，中间设喷水减温，尾部设二级省煤器和一、二级预热器。 该锅炉具有高效、低磨损、高温分离、灰循环安全易控，运行可靠性高，启动迅速等突出优点。 2、编制依据2.1***提供的主蒸汽管道施工图及有关技术文件2.2 电力工业部颁布的《电建规》管道篇2.3 火电施工质量检查及评定标准锅炉篇（1996 年版） 3、锅炉技术指标及吹扫范围3.1 锅炉法律规范 额定蒸发量 75t/h 过热器出口压力 5.29MP 过热蒸汽温度 485℃ 给水温度 150℃ 一次热风温度 150℃ 二次热风温度 150℃ 排放温度 150℃ 锅炉设计效率 85% 设计燃料 Qydw=12669KJ/Kg 脱硫效率 85% 钙硫比 1.5~2 燃料消耗量 18832 Kg/h 燃料颗粒度要求 ≤13mm 石灰石颗粒度要求 ≤2mm3.2 吹扫范围 吹扫范围包括：低温段过热器、减温器、高温段过热器、集汽联箱、主蒸汽管道、临时管道。4、吹管的目的按《电力建设施工及验收技术法律规范》（锅炉机组篇）规定，新安装的锅炉在投运前必须对锅炉过热器、及蒸汽管道系统进行蒸汽吹扫，以清除设备在制造、运输、安装过程中遗留在管道内的杂物和锈垢，确保锅炉及汽机设备的安全。5、准备工作及临时设施的装设5.1 主蒸汽管道水压试验完毕，保证管路系统无漏点。5.2 煮炉完毕，锅炉试运转良好，无影响升压的不良因素。5.3 管路中所有电动阀已接线，并调试完毕能进行开、关、停三种操作。5.4 管线保温已施工完毕；支吊架安装完毕，弹簧处于工作状态。5.5 临时管线采纳 φ273×11 的 20G 钢管，弯头为 φ273×11 的 20G 钢管接好，排汽口朝上倾斜 300左右，排向空处。5.6 临时吹扫管采纳[16 槽钢装设牢固的固定滑动支架，克服反推力...
