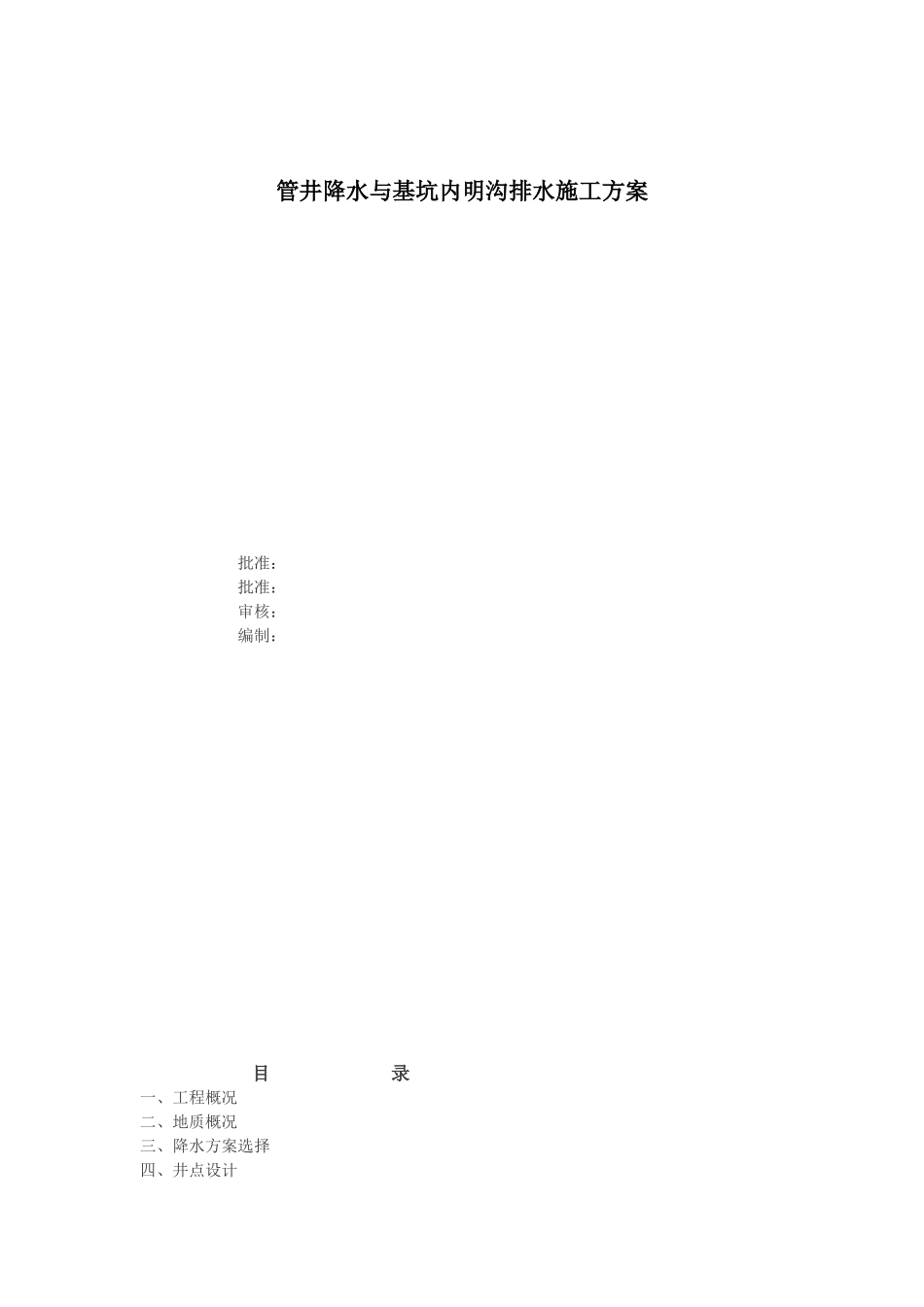

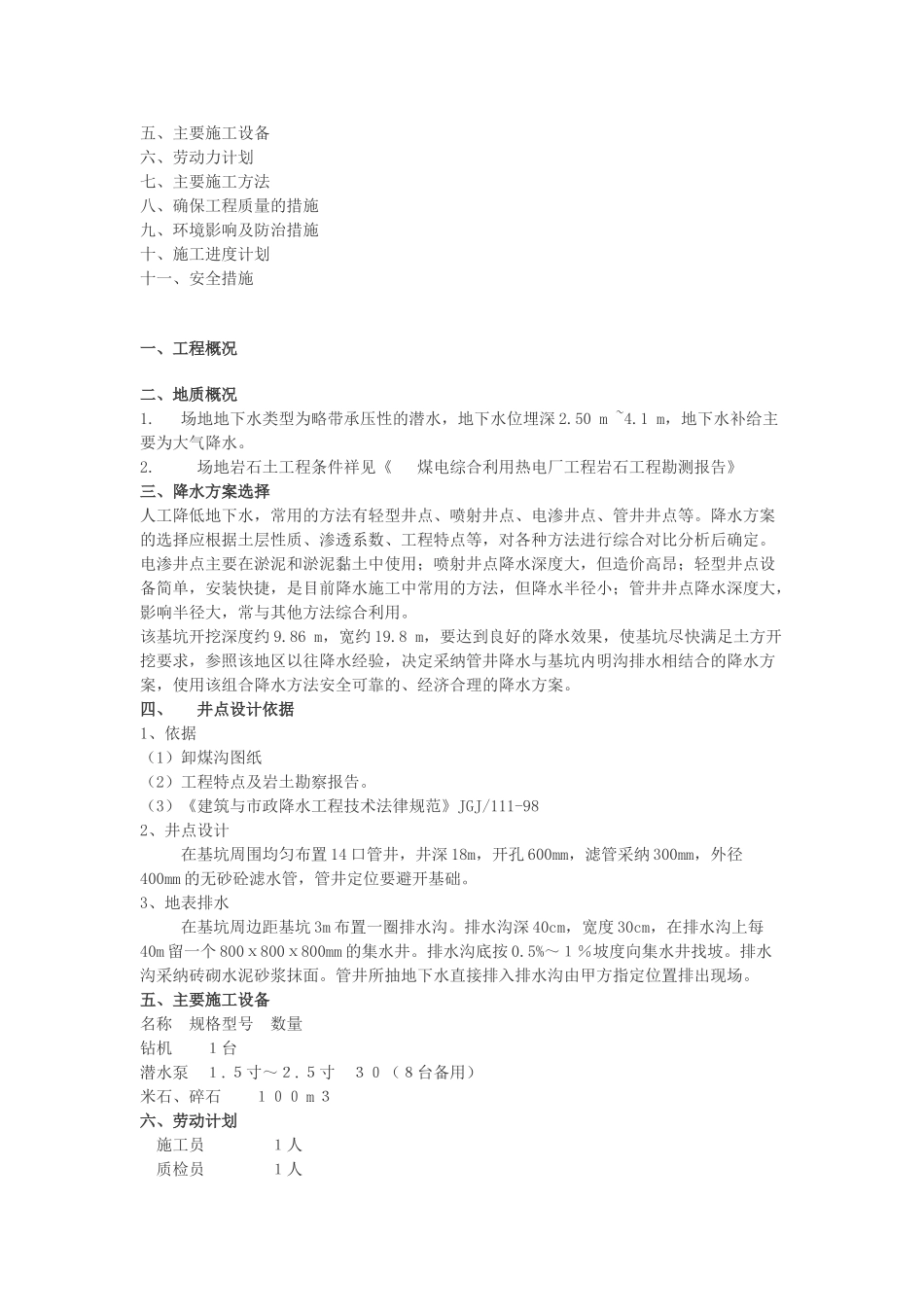

管井降水与基坑内明沟排水施工方案 批准： 批准： 审核： 编制：目 录一、工程概况二、地质概况三、降水方案选择四、井点设计五、主要施工设备六、劳动力计划七、主要施工方法八、确保工程质量的措施九、环境影响及防治措施十、施工进度计划十一、安全措施 一、工程概况二、地质概况1. 场地地下水类型为略带承压性的潜水，地下水位埋深 2.50 m ~4.1 m，地下水补给主要为大气降水。2. 场地岩石土工程条件祥见《 煤电综合利用热电厂工程岩石工程勘测报告》三、降水方案选择人工降低地下水，常用的方法有轻型井点、喷射井点、电渗井点、管井井点等。降水方案的选择应根据土层性质、渗透系数、工程特点等，对各种方法进行综合对比分析后确定。电渗井点主要在淤泥和淤泥黏土中使用；喷射井点降水深度大，但造价高昂；轻型井点设备简单，安装快捷，是目前降水施工中常用的方法，但降水半径小；管井井点降水深度大，影响半径大，常与其他方法综合利用。该基坑开挖深度约 9.86 m，宽约 19.8 m，要达到良好的降水效果，使基坑尽快满足土方开挖要求，参照该地区以往降水经验，决定采纳管井降水与基坑内明沟排水相结合的降水方案，使用该组合降水方法安全可靠的、经济合理的降水方案。四、 井点设计依据1、依据（1）卸煤沟图纸（2）工程特点及岩土勘察报告。（3）《建筑与市政降水工程技术法律规范》JGJ/111-982、井点设计 在基坑周围均匀布置 14 口管井，井深 18m，开孔 600mm，滤管采纳 300mm，外径400mm 的无砂砼滤水管，管井定位要避开基础。3、地表排水 在基坑周边距基坑 3m 布置一圈排水沟。排水沟深 40cm，宽度 30cm，在排水沟上每40m 留一个 800ⅹ800ⅹ800mm 的集水井。排水沟底按 0.5%～１％坡度向集水井找坡。排水沟采纳砖砌水泥砂浆抹面。管井所抽地下水直接排入排水沟由甲方指定位置排出现场。五、主要施工设备名称 规格型号 数量钻机 １台潜水泵 １.５寸～２.５寸 ３０（８台备用）米石、碎石 １００ m ３六、劳动计划 施工员 １人 质检员 １人 安全员 １人 测量员 １人 资料员 １人 机电工 １人 井点安装工 １人七、主要施工方法 １、设备进场——井点定位——管井施工——试抽水——开始降水——基坑开挖——基础施工——防水层施工——基坑回填——主体施工至沉降缝施工——管井封闭——设备退场。 ２、施工方法（１）、管井定位：根据轴线控制点，用经纬仪定位，其位置要避开基础...
