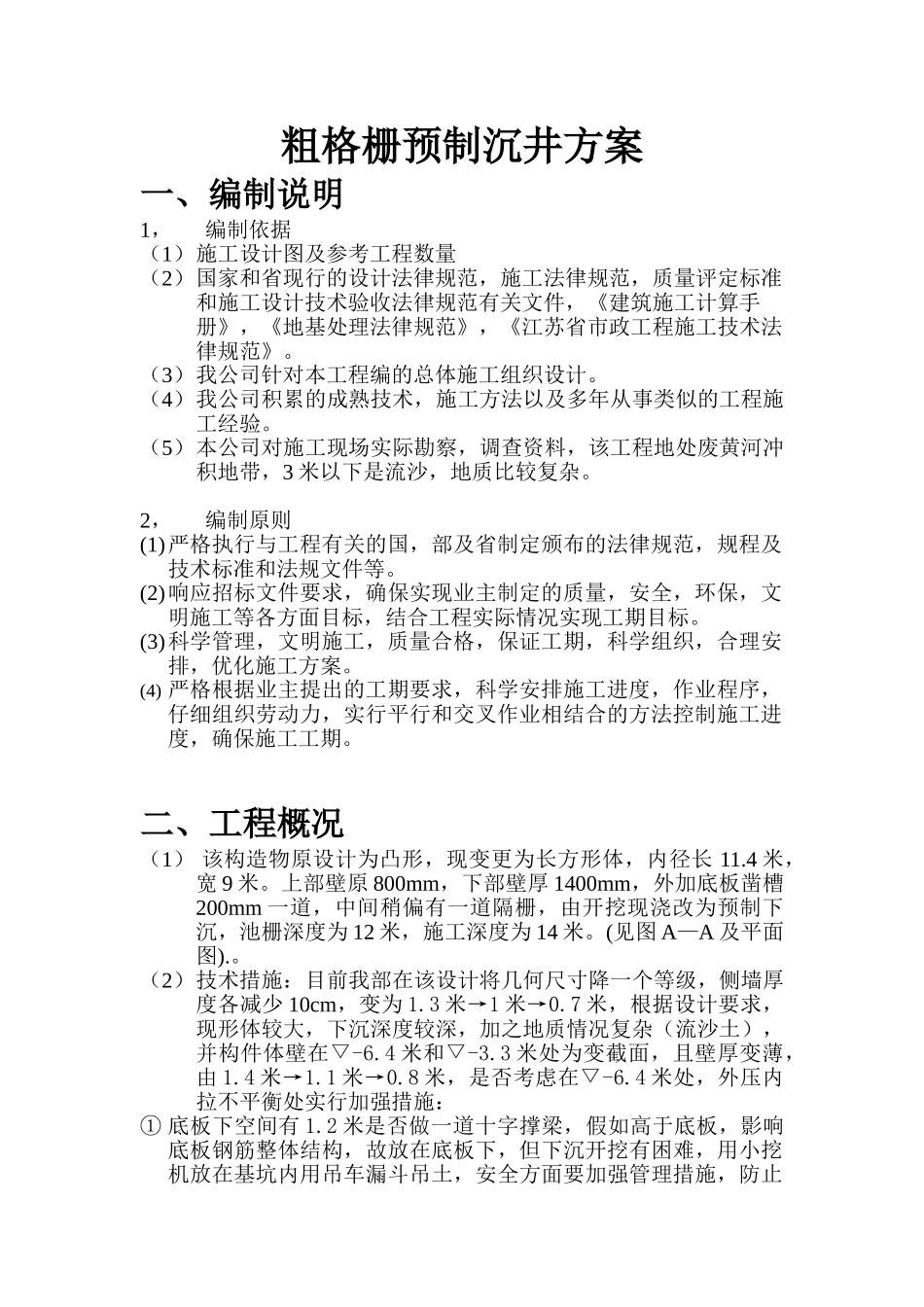

粗格栅预制沉井方案一、编制说明1，编制依据（1）施工设计图及参考工程数量（2）国家和省现行的设计法律规范，施工法律规范，质量评定标准和施工设计技术验收法律规范有关文件，《建筑施工计算手册》，《地基处理法律规范》，《江苏省市政工程施工技术法律规范》。（3）我公司针对本工程编的总体施工组织设计。（4）我公司积累的成熟技术，施工方法以及多年从事类似的工程施工经验。（5）本公司对施工现场实际勘察，调查资料，该工程地处废黄河冲积地带，3 米以下是流沙，地质比较复杂。2，编制原则(1)严格执行与工程有关的国，部及省制定颁布的法律规范，规程及技术标准和法规文件等。(2)响应招标文件要求，确保实现业主制定的质量，安全，环保，文明施工等各方面目标，结合工程实际情况实现工期目标。(3)科学管理，文明施工，质量合格，保证工期，科学组织，合理安排，优化施工方案。(4) 严格根据业主提出的工期要求，科学安排施工进度，作业程序，仔细组织劳动力，实行平行和交叉作业相结合的方法控制施工进度，确保施工工期。二、工程概况（1） 该构造物原设计为凸形，现变更为长方形体，内径长 11.4 米，宽 9 米。上部壁原 800mm，下部壁厚 1400mm，外加底板凿槽200mm 一道，中间稍偏有一道隔栅，由开挖现浇改为预制下沉，池栅深度为 12 米，施工深度为 14 米。(见图 A—A 及平面图).。（2）技术措施：目前我部在该设计将几何尺寸降一个等级，侧墙厚度各减少 10cm，变为 1.3 米→1 米→0.7 米，根据设计要求，现形体较大，下沉深度较深，加之地质情况复杂（流沙土），并构件体壁在▽-6.4 米和▽-3.3 米处为变截面，且壁厚变薄，由 1.4 米→1.1 米→0.8 米，是否考虑在▽-6.4 米处，外压内拉不平衡处实行加强措施：① 底板下空间有 1.2 米是否做一道十字撑梁，假如高于底板，影响底板钢筋整体结构，故放在底板下，但下沉开挖有困难，用小挖机放在基坑内用吊车漏斗吊土，安全方面要加强管理措施，防止地涌，进度慢，资耗也比较大。、② 预制沉井时，在体壁内侧受压拉强度大位置预埋有刚度的槽钢，槽背朝模板，脱模后和体壁平，可以从▽-6.4 米处变截面处开始向上预埋对应的两道，因为下边它壁厚有 1.4 米，在抗压拉方面应该没有问题，所以预埋竖向槽钢再用工字钢对撑，挖土比较麻烦。③ 考虑挖土不受影响，是否可采纳在壁内侧每 2.5—3 米做一道钢筋砼的水平加强肋。至于断面大小，钢筋结构可根据压拉强...
