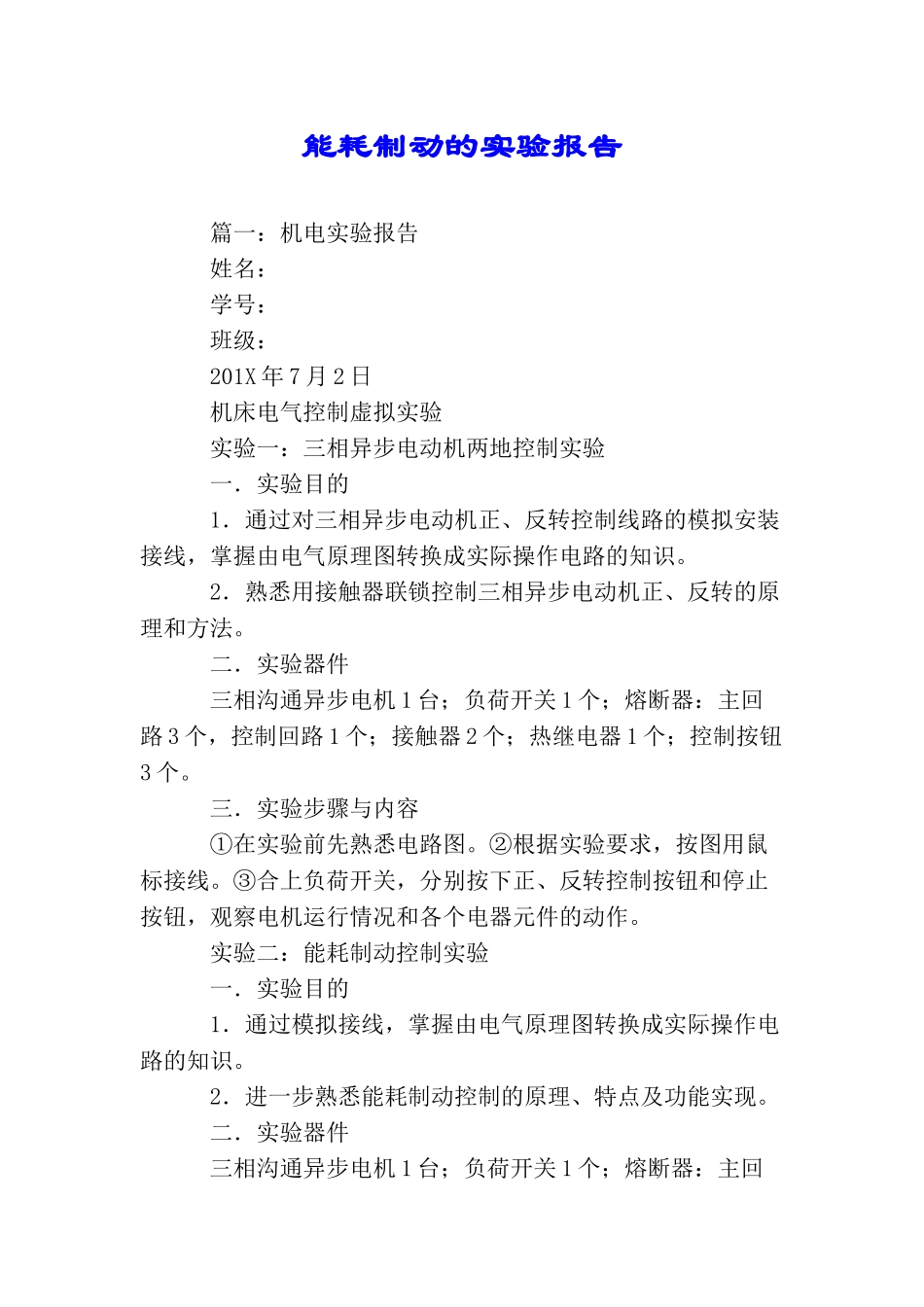

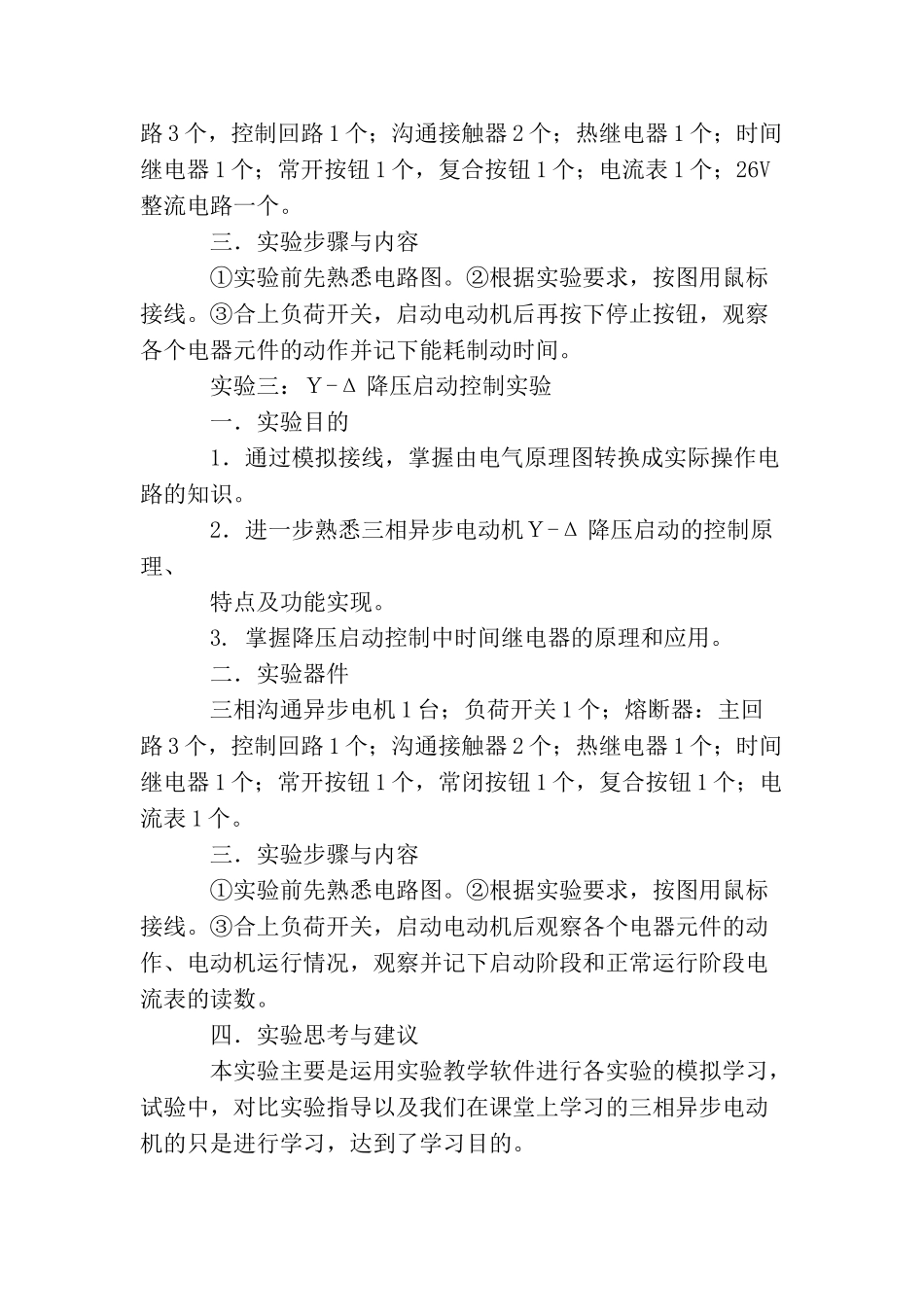

能耗制动的实验报告 篇一：机电实验报告 姓名： 学号： 班级： 201X 年 7 月 2 日 机床电气控制虚拟实验 实验一：三相异步电动机两地控制实验 一．实验目的 1．通过对三相异步电动机正、反转控制线路的模拟安装接线，掌握由电气原理图转换成实际操作电路的知识。 2．熟悉用接触器联锁控制三相异步电动机正、反转的原理和方法。 二．实验器件 三相沟通异步电机 1 台；负荷开关 1 个；熔断器：主回路 3 个，控制回路 1 个；接触器 2 个；热继电器 1 个；控制按钮3 个。 三．实验步骤与内容 ①在实验前先熟悉电路图。②根据实验要求，按图用鼠标接线。③合上负荷开关，分别按下正、反转控制按钮和停止按钮，观察电机运行情况和各个电器元件的动作。 实验二：能耗制动控制实验 一．实验目的 1．通过模拟接线，掌握由电气原理图转换成实际操作电路的知识。 2．进一步熟悉能耗制动控制的原理、特点及功能实现。 二．实验器件 三相沟通异步电机 1 台；负荷开关 1 个；熔断器：主回路 3 个，控制回路 1 个；沟通接触器 2 个；热继电器 1 个；时间继电器 1 个；常开按钮 1 个，复合按钮 1 个；电流表 1 个；26V整流电路一个。 三．实验步骤与内容 ①实验前先熟悉电路图。②根据实验要求，按图用鼠标接线。③合上负荷开关，启动电动机后再按下停止按钮，观察各个电器元件的动作并记下能耗制动时间。 实验三：Ｙ-Δ 降压启动控制实验 一．实验目的 1．通过模拟接线，掌握由电气原理图转换成实际操作电路的知识。 2．进一步熟悉三相异步电动机Ｙ-Δ 降压启动的控制原理、 特点及功能实现。 3. 掌握降压启动控制中时间继电器的原理和应用。 二．实验器件 三相沟通异步电机 1 台；负荷开关 1 个；熔断器：主回路 3 个，控制回路 1 个；沟通接触器 2 个；热继电器 1 个；时间继电器 1 个；常开按钮 1 个，常闭按钮 1 个，复合按钮 1 个；电流表 1 个。 三．实验步骤与内容 ①实验前先熟悉电路图。②根据实验要求，按图用鼠标接线。③合上负荷开关，启动电动机后观察各个电器元件的动作、电动机运行情况，观察并记下启动阶段和正常运行阶段电流表的读数。 四．实验思考与建议 本实验主要是运用实验教学软件进行各实验的模拟学习，试验中，对比实验指导以及我们在课堂上学习的三相异步电动机的只是进行学习，达到了学习目的。
