干货机器人点焊焊接工艺基础讲解VIP免费

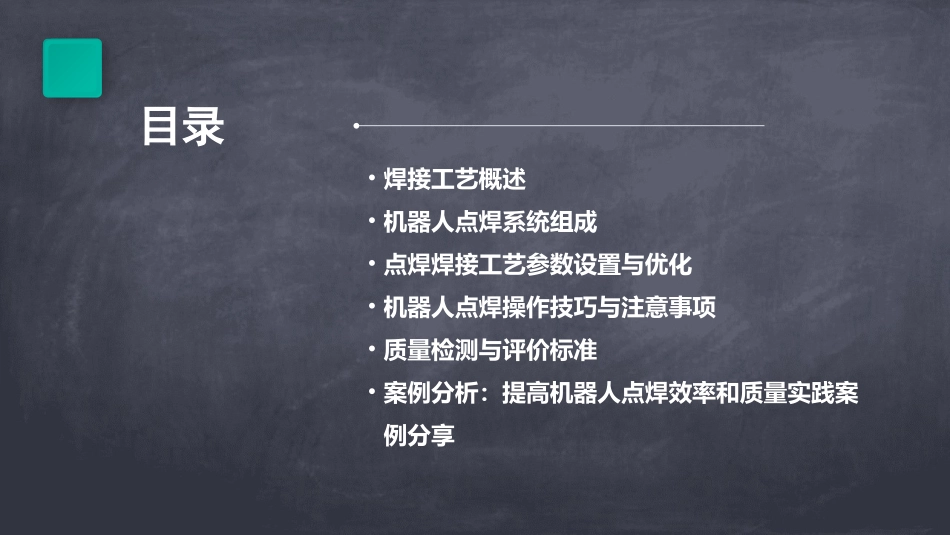

干货机器人点焊焊接工艺基础讲解目录•焊接工艺概述•机器人点焊系统组成•点焊焊接工艺参数设置与优化•机器人点焊操作技巧与注意事项•质量检测与评价标准•案例分析：提高机器人点焊效率和质量实践案例分享01焊接工艺概述Chapter焊接是一种通过加热或加压，或同时加热加压的方式，使两个分离的金属物体之间产生原子间的结合力，从而形成一个整体的连接方法。根据焊接过程中金属所处的状态及工艺特点，焊接可分为熔化焊、压力焊和钎焊三大类。焊接定义与分类焊接分类焊接定义点焊是焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。点焊多用于薄板的连接，如汽车车身、飞机蒙皮等。点焊具有生产效率高、成本低、节省材料和易于实现自动化等优点。但是由于点焊是局部加热，所以容易产生焊接变形和应力集中。点焊焊接原理点焊特点点焊焊接原理及特点机器人点焊技术概述机器人点焊技术是将机器人技术与点焊工艺相结合，实现自动化、高效化的焊接过程。通过编程控制机器人的运动轨迹和焊接参数，可以实现对复杂形状工件的精确焊接。机器人点焊技术应用领域目前，机器人点焊技术已广泛应用于汽车制造、航空航天、电子电器等领域。在汽车制造中，机器人点焊技术可用于车身焊接、车门焊接等；在航空航天领域，可用于飞机蒙皮、机翼等部件的焊接；在电子电器领域，可用于电池、电路板等部件的连接。机器人点焊技术优势与传统的手工焊接相比，机器人点焊技术具有更高的生产效率、更好的焊接质量和更低的劳动成本。同时，机器人点焊技术还可以实现远程监控和操作，提高了生产的安全性和便捷性。机器人点焊技术应用现状02机器人点焊系统组成Chapter具有高灵活性，适用于复杂形状工件的点焊。关节型机器人直角坐标机器人并联机器人适用于平面或简单形状工件的点焊，具有高精度和高稳定性。结构紧凑，高速运动，适用于大批量、高效率的点焊生产。030201机器人本体结构气动式、液压式、伺服驱动式等，根据实际需求选择。点焊枪类型常用铜合金、钨合金等，需考虑导电性、耐磨性、热稳定性等因素。电极材料根据工件材料和厚度选择，确保电流密度和焊接质量。电极形状与尺寸点焊枪及电极设计控制系统与传感器配置控制系统采用PLC、工业计算机等控制方式，实现自动化点焊过程。传感器配置包括位置传感器、力传感器、温度传感器等，用于实时监测和调整点焊参数，确保焊接质量。数据采集与处理通过传感器采集点焊过程中的实时数据，进行分析和处理，为优化工艺参数提供依据。03点焊焊接工艺参数设置与优化Chapter根据工件材料和厚度选择合适的电流大小，确保电流能够充分穿透工件并形成稳定的熔核。电流设置电压需与电流匹配，以保证焊接过程的稳定性和熔核的形成。过高或过低的电压都会影响焊接质量。电压设置焊接时间应根据电流和电压进行调整，以确保在形成稳定熔核的同时，避免过热和烧穿现象。时间设置电流、电压和时间的设置原则压力分布电极压力应均匀分布在焊接区域，避免出现局部压力过大或过小的情况，以保证焊接质量。压力大小电极压力需根据工件材料和厚度进行调整。合适的压力能够保证焊接过程的稳定性和熔核的形成。压力调整方式通过调整电极间隙、电极形状或采用弹性夹持装置等方式，实现电极压力的合理调整。电极压力调整方法通过大量试验，找到最佳的电流、电压、时间和电极压力等工艺参数组合，以获得最优的焊接质量。试验法利用数值模拟技术，对焊接过程进行建模和仿真，预测不同工艺参数下的焊接质量，为参数优化提供依据。数值模拟法基于专家经验和知识库，构建点焊焊接工艺参数优化专家系统，通过智能算法对工艺参数进行自动优化。专家系统法利用机器学习算法对历史焊接数据进行学习和分析，挖掘工艺参数与焊接质量之间的潜在关系，为参数优化提供数据支持。机器学习法工艺参数优化策略04机器人点焊操作技巧与注意事项Chapter03调试与优化在实际焊接过程中，根据焊接质量、效率等要求，对程序进行调试和优化，提高焊接稳定性和一致性。01编程前准备熟悉机器人编程语言，了解焊接工艺要求，明确焊接路径和参数。02编程过程根据焊接工艺...
