螺杆式空压机工作原理及保养

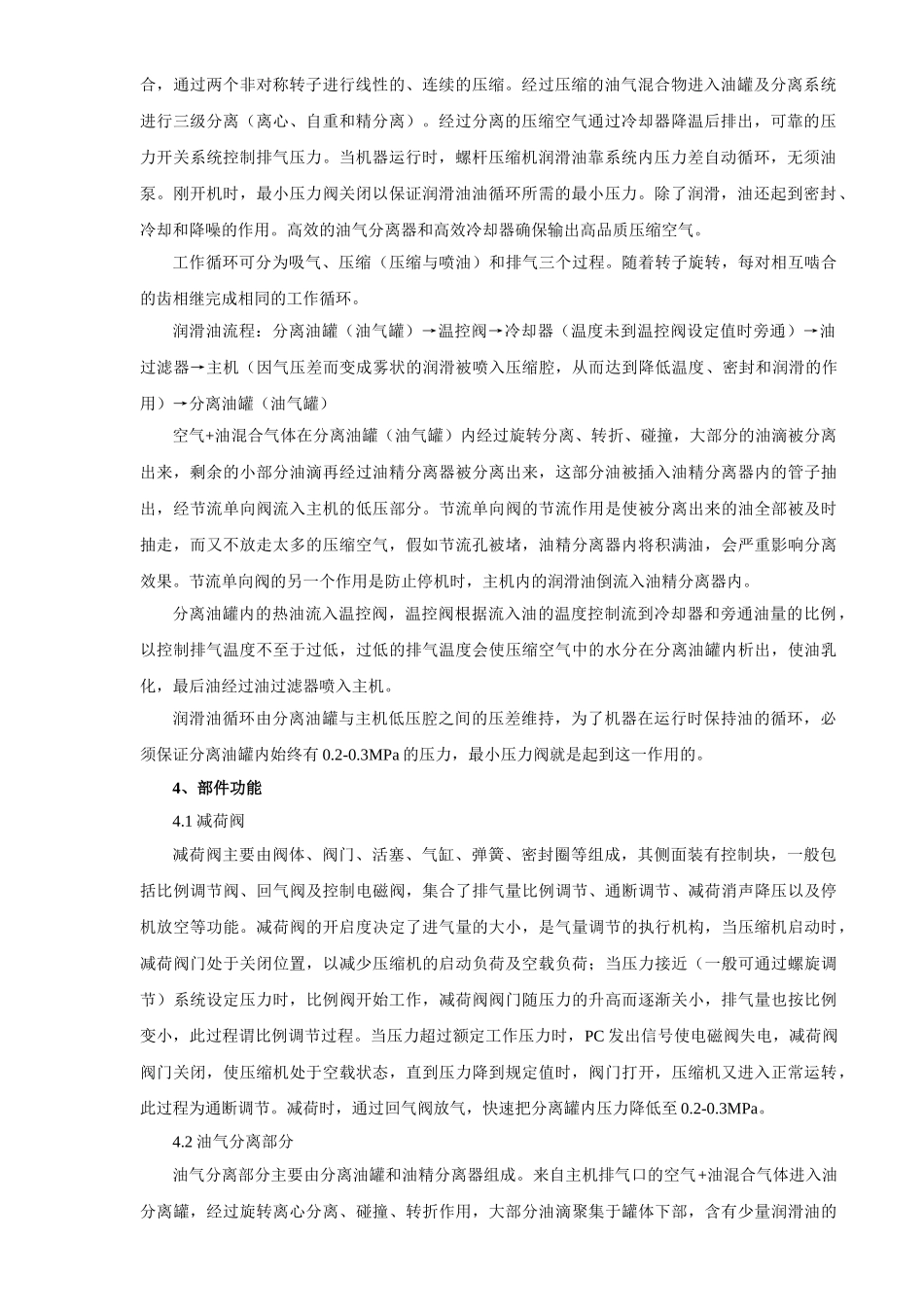

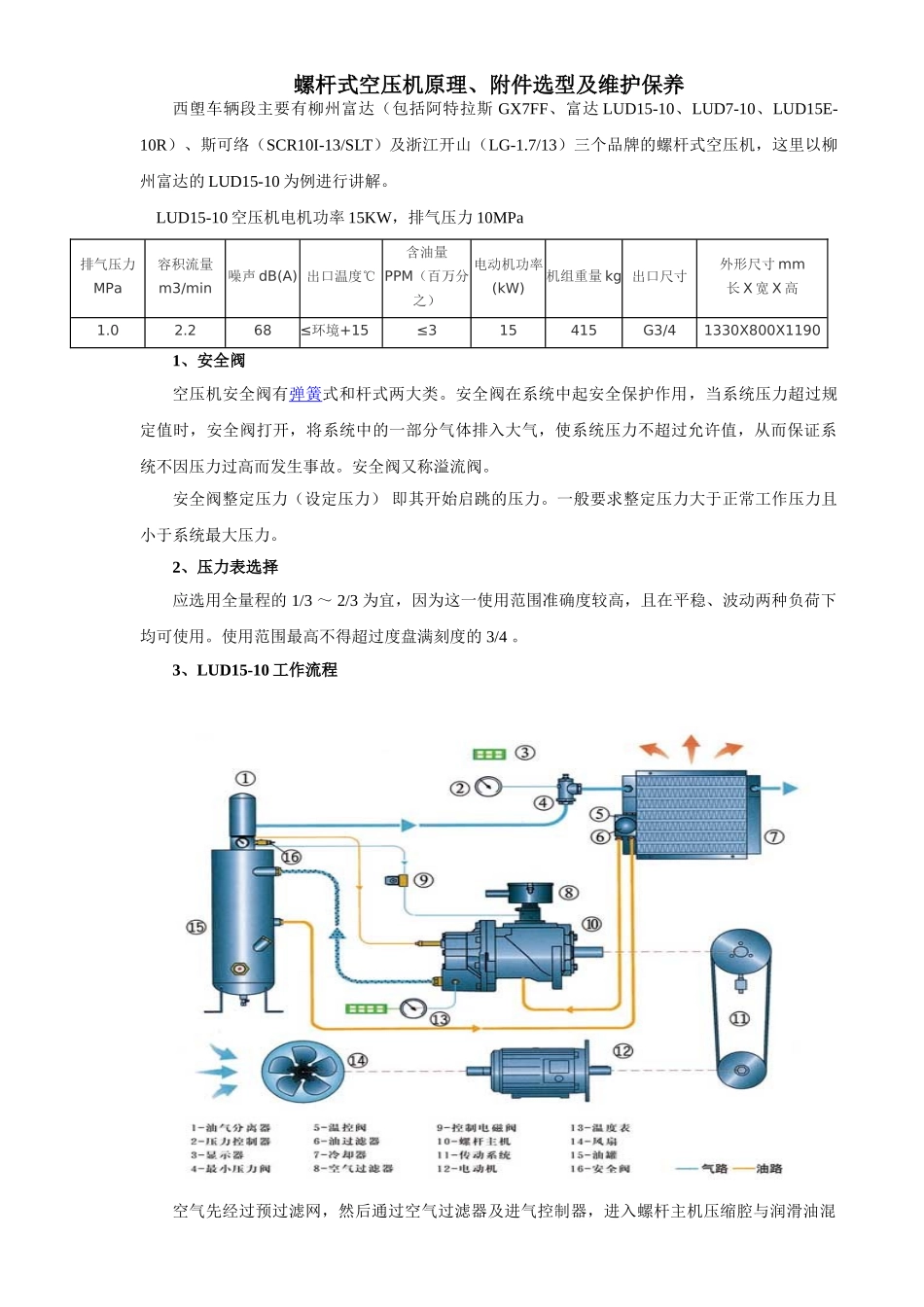

螺杆式空压机原理、附件选型及维护保养西塱车辆段主要有柳州富达（包括阿特拉斯 GX7FF、富达 LUD15-10、LUD7-10、LUD15E-10R）、斯可络（SCR10I-13/SLT）及浙江开山（LG-1.7/13）三个品牌的螺杆式空压机，这里以柳州富达的 LUD15-10 为例进行讲解。 LUD15-10 空压机电机功率 15KW，排气压力 10MPa排气压力MPa容积流量m3/min噪声 dB(A) 出口温度℃含油量PPM（百万分之）电动机功率(kW) 机组重量 kg 出口尺寸外形尺寸 mm长 X 宽 X 高1.0 2.268≤环境+15≤315415G3/41330X800X11901、安全阀空压机安全阀有弹簧式和杆式两大类。安全阀在系统中起安全保护作用，当系统压力超过规定值时，安全阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。安全阀整定压力（设定压力） 即其开始启跳的压力。一般要求整定压力大于正常工作压力且小于系统最大压力。2、压力表选择应选用全量程的 1/3 ～ 2/3 为宜，因为这一使用范围准确度较高，且在平稳、波动两种负荷下均可使用。使用范围最高不得超过度盘满刻度的 3/4 。3、LUD15-10 工作流程 空气先经过预过滤网，然后通过空气过滤器及进气控制器，进入螺杆主机压缩腔与润滑油混合，通过两个非对称转子进行线性的、连续的压缩。经过压缩的油气混合物进入油罐及分离系统进行三级分离（离心、自重和精分离）。经过分离的压缩空气通过冷却器降温后排出，可靠的压力开关系统控制排气压力。当机器运行时，螺杆压缩机润滑油靠系统内压力差自动循环，无须油泵。刚开机时，最小压力阀关闭以保证润滑油油循环所需的最小压力。除了润滑，油还起到密封、冷却和降噪的作用。高效的油气分离器和高效冷却器确保输出高品质压缩空气。工作循环可分为吸气、压缩（压缩与喷油）和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。润滑油流程：分离油罐（油气罐）→温控阀→冷却器（温度未到温控阀设定值时旁通）→油过滤器→主机（因气压差而变成雾状的润滑被喷入压缩腔，从而达到降低温度、密封和润滑的作用）→分离油罐（油气罐）空气+油混合气体在分离油罐（油气罐）内经过旋转分离、转折、碰撞，大部分的油滴被分离出来，剩余的小部分油滴再经过油精分离器被分离出来，这部分油被插入油精分离器内的管子抽出，经节流单向阀流入主机的低压部分。节流单向阀的节流作用是使被分离出来的油全部被及时抽走，而又...
