锅炉水压试验方案

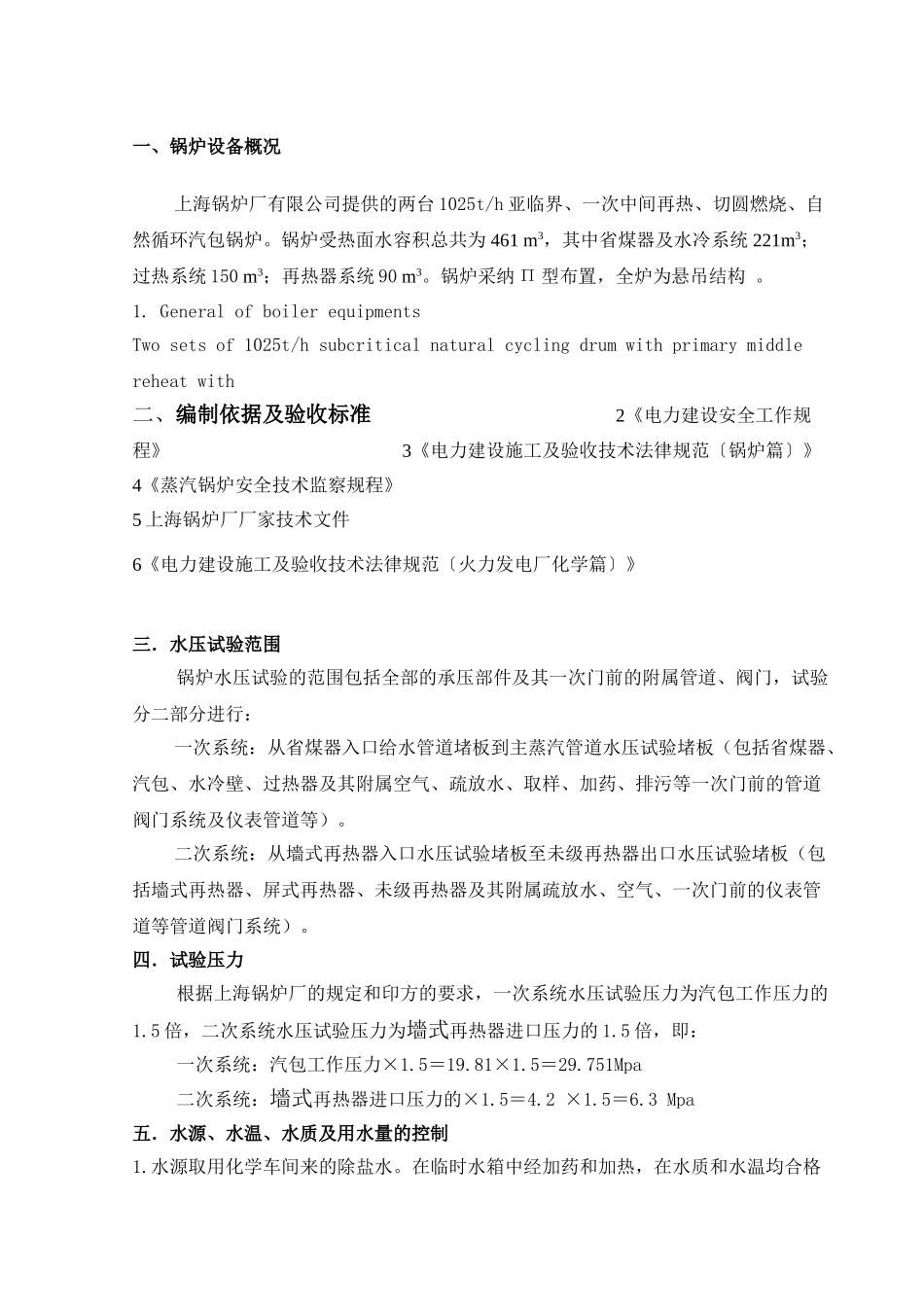

一、锅炉设备概况上海锅炉厂有限公司提供的两台 1025t/h 亚临界、一次中间再热、切圆燃烧、自然循环汽包锅炉。锅炉受热面水容积总共为 461 m3，其中省煤器及水冷系统 221m3；过热系统 150 m3；再热器系统 90 m3。锅炉采纳 Π 型布置，全炉为悬吊结构 。1. General of boiler equipmentsTwo sets of 1025t/h subcritical natural cycling drum with primary middle reheat with 二、编制依据及验收标准 2《电力建设安全工作规程》 3《电力建设施工及验收技术法律规范〔锅炉篇〕》 4《蒸汽锅炉安全技术监察规程》5 上海锅炉厂厂家技术文件6《电力建设施工及验收技术法律规范〔火力发电厂化学篇〕》 三．水压试验范围 锅炉水压试验的范围包括全部的承压部件及其一次门前的附属管道、阀门，试验分二部分进行：一次系统：从省煤器入口给水管道堵板到主蒸汽管道水压试验堵板（包括省煤器、汽包、水冷壁、过热器及其附属空气、疏放水、取样、加药、排污等一次门前的管道阀门系统及仪表管道等）。二次系统：从墻式再热器入口水压试验堵板至未级再热器出口水压试验堵板（包括墻式再热器、屏式再热器、未级再热器及其附属疏放水、空气、一次门前的仪表管道等管道阀门系统）。四．试验压力 根据上海锅炉厂的规定和印方的要求，一次系统水压试验压力为汽包工作压力的1.5 倍，二次系统水压试验压力为墻式再热器进口压力的 1.5 倍，即： 一次系统：汽包工作压力×1.5＝19.81×1.5＝29.751Mpa 二次系统：墻式再热器进口压力的×1.5＝4.2 ×1.5＝6.3 Mpa五．水源、水温、水质及用水量的控制1.水源取用化学车间来的除盐水。在临时水箱中经加药和加热，在水质和水温均合格以后再用临时上水泵送进锅炉。2. 水温：按上海锅炉厂的规定，锅炉水压试验的水温不应低于 21℃。由于锅筒采纳了ＳＡ 299 材料，此种材料水压试验时汽包的壁温应大于 35℃；按锅炉法律规范要求水压水温不应超过 80℃。为了达到此要求，在临时水箱中可先将水进行加热至约 50℃～60℃左右，再经临时上水泵送进锅炉。考虑到升降压过程时间较长（约 4 小时），在开始启动升压泵对一次系统升压前应保证汽包内的水温在约 60℃～70℃左右，以保证在整个水压过程中汽包壁温大于35℃。为满足水温的要求，应对系统中的水进行加热。蒸汽流量 12 Ｔ/ｈ，Ｐ＝1.2 MP ａ，T＝300°C 以上。一次系统加热点为汽包、省煤器进口集箱进水管上，二次系统加...
