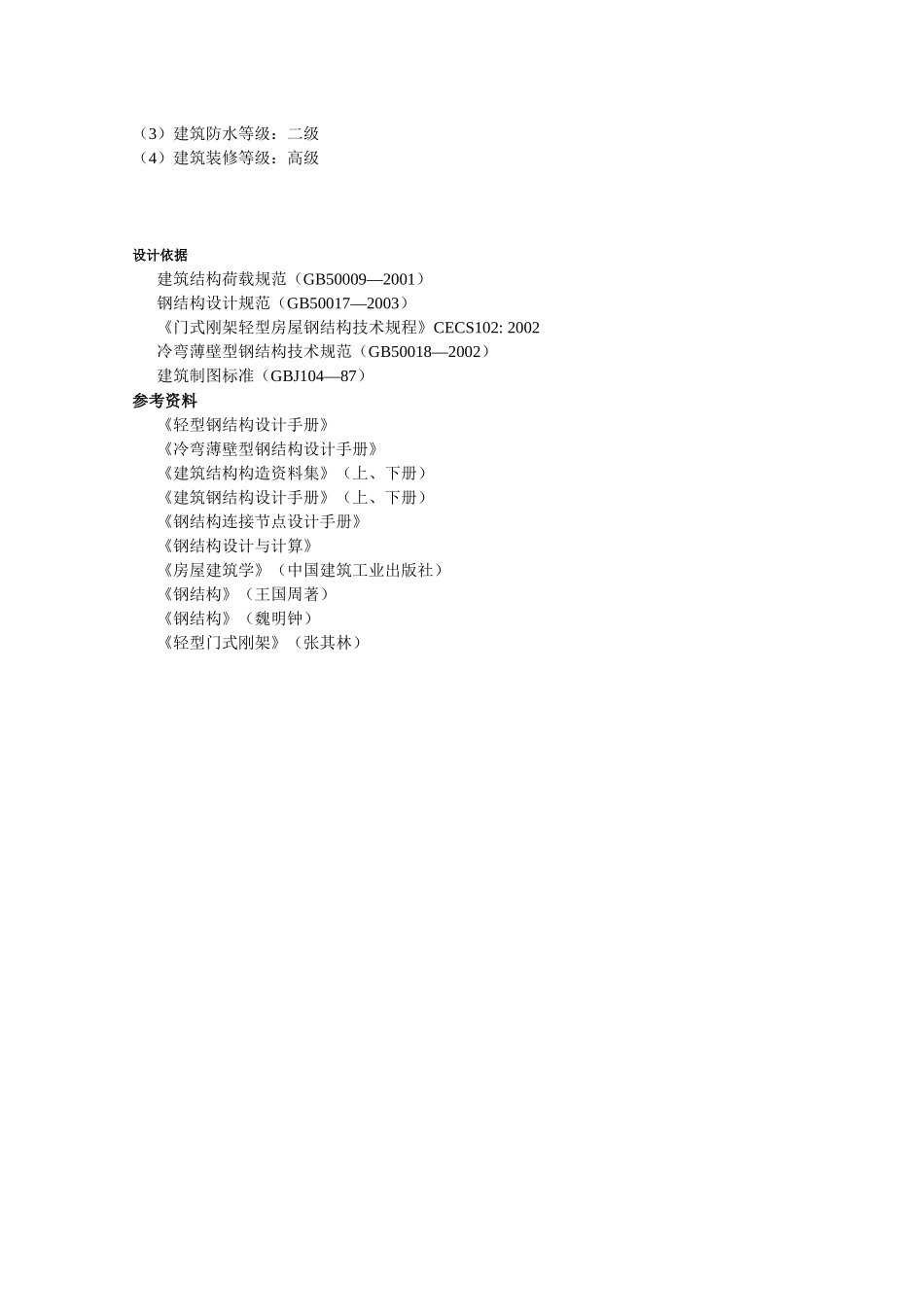

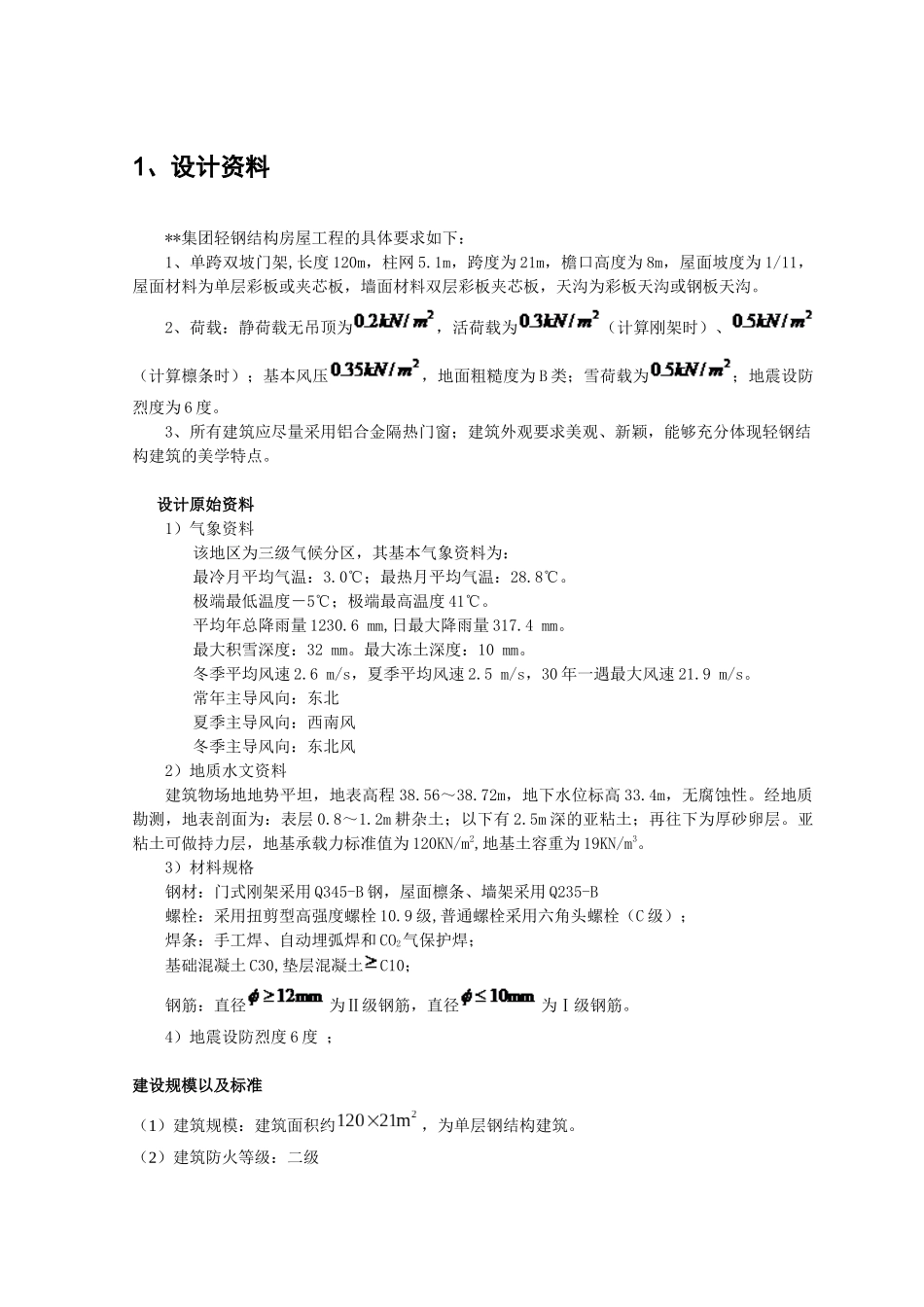

1、设计资料**集团轻钢结构房屋工程的具体要求如下：1、单跨双坡门架,长度 120m，柱网 5.1m，跨度为 21m，檐口高度为 8m，屋面坡度为 1/11，屋面材料为单层彩板或夹芯板，墙面材料双层彩板夹芯板，天沟为彩板天沟或钢板天沟。2、荷载：静荷载无吊顶为，活荷载为（计算刚架时）、（计算檩条时）；基本风压，地面粗糙度为 B 类；雪荷载为；地震设防烈度为 6 度。3、所有建筑应尽量采用铝合金隔热门窗；建筑外观要求美观、新颖，能够充分体现轻钢结构建筑的美学特点。 设计原始资料1）气象资料该地区为三级气候分区，其基本气象资料为：最冷月平均气温：3.0℃；最热月平均气温：28.8℃。极端最低温度－5℃；极端最高温度 41℃。平均年总降雨量 1230.6 mm,日最大降雨量 317.4 mm。最大积雪深度：32 mm。最大冻土深度：10 mm。冬季平均风速 2.6 m/s，夏季平均风速 2.5 m/s，30 年一遇最大风速 21.9 m/s。常年主导风向：东北夏季主导风向：西南风冬季主导风向：东北风2）地质水文资料建筑物场地地势平坦，地表高程 38.56～38.72m，地下水位标高 33.4m，无腐蚀性。经地质勘测，地表剖面为：表层 0.8～1.2m 耕杂土；以下有 2.5m 深的亚粘土；再往下为厚砂卵层。亚粘土可做持力层，地基承载力标准值为 120KN/m2,地基土容重为 19KN/m3。3）材料规格钢材：门式刚架采用 Q345-B 钢，屋面檩条、墙架采用 Q235-B螺栓：采用扭剪型高强度螺栓 10.9 级,普通螺栓采用六角头螺栓（C 级）；焊条：手工焊、自动埋弧焊和 CO2气保护焊；基础混凝土 C30,垫层混凝土C10；钢筋：直径为Ⅱ级钢筋，直径为Ⅰ级钢筋。4）地震设防烈度 6 度 ；建设规模以及标准（1）建筑规模：建筑面积约，为单层钢结构建筑。（2）建筑防火等级：二级（3）建筑防水等级：二级（4）建筑装修等级：高级设计依据建筑结构荷载规范（GB50009—2001）钢结构设计规范（GB50017—2003）《门式刚架轻型房屋钢结构技术规程》CECS102: 2002冷弯薄壁型钢结构技术规范（GB50018—2002）建筑制图标准（GBJ104—87）参考资料《轻型钢结构设计手册》《冷弯薄壁型钢结构设计手册》《建筑结构构造资料集》（上、下册）《建筑钢结构设计手册》（上、下册）《钢结构连接节点设计手册》《钢结构设计与计算》《房屋建筑学》（中国建筑工业出版社）《钢结构》（王国周著）《钢结构》（魏明钟）《轻型门式刚架》（张其林）2、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值...
