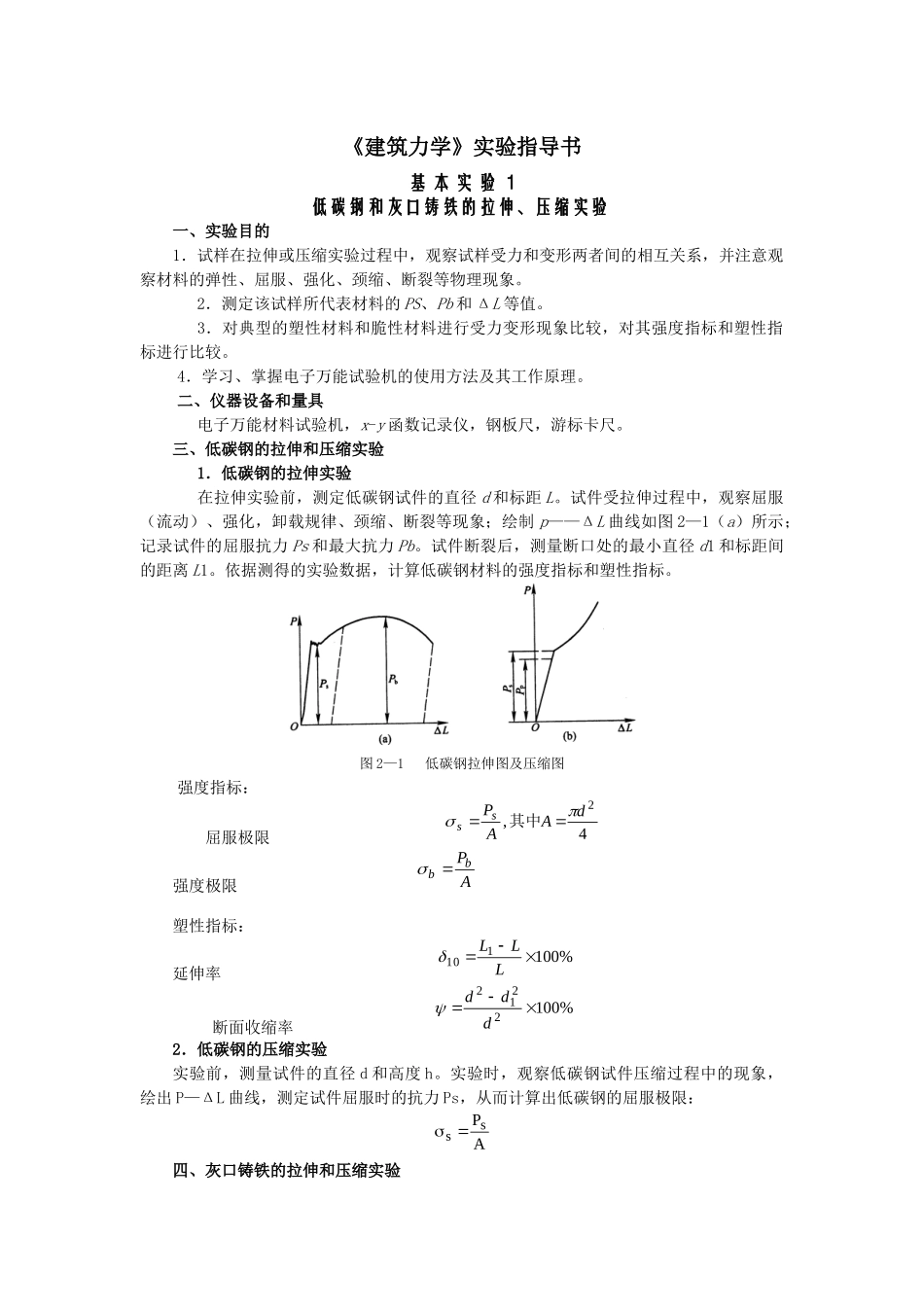

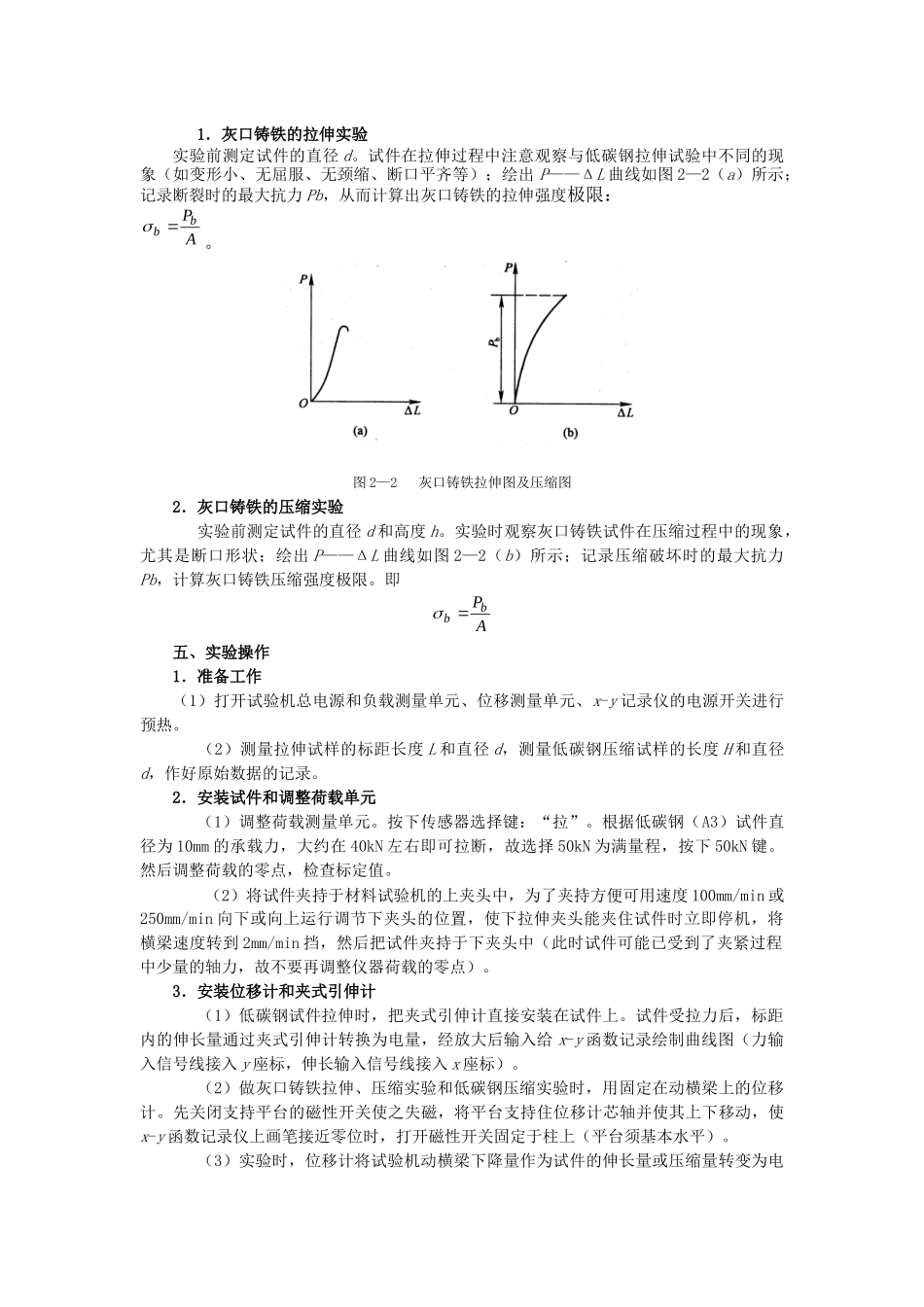

《建筑力学》实验指导书基 本 实 验 1低碳钢和灰口铸铁的拉伸、压缩实验 一、实验目的 1．试样在拉伸或压缩实验过程中，观察试样受力和变形两者间的相互关系，并注意观察材料的弹性、屈服、强化、颈缩、断裂等物理现象。 2．测定该试样所代表材料的 PS、Pb 和 ΔL 等值。 3．对典型的塑性材料和脆性材料进行受力变形现象比较，对其强度指标和塑性指标进行比较。4．学习、掌握电子万能试验机的使用方法及其工作原理。二、仪器设备和量具 电子万能材料试验机，x-y 函数记录仪，钢板尺，游标卡尺。三、低碳钢的拉伸和压缩实验 1．低碳钢的拉伸实验 在拉伸实验前，测定低碳钢试件的直径 d 和标距 L。试件受拉伸过程中，观察屈服（流动）、强化，卸载规律、颈缩、断裂等现象；绘制 p——ΔL 曲线如图 2—1（a）所示；记录试件的屈服抗力 Ps 和最大抗力 Pb。试件断裂后，测量断口处的最小直径 d1 和标距间的距离 L1。依据测得的实验数据，计算低碳钢材料的强度指标和塑性指标。图 2—1 低碳钢拉伸图及压缩图 强度指标： 屈服极限 强度极限 塑性指标：延伸率 断面收缩率 2．低碳钢的压缩实验实验前，测量试件的直径 d 和高度 h。实验时，观察低碳钢试件压缩过程中的现象，绘出 P—ΔL 曲线，测定试件屈服时的抗力 Ps，从而计算出低碳钢的屈服极限：四、灰口铸铁的拉伸和压缩实验4,2dAAPss其中APbb %100110LLL%1002212dddssPA 1．灰口铸铁的拉伸实验实验前测定试件的直径 d。试件在拉伸过程中注意观察与低碳钢拉伸试验中不同的现象（如变形小、无屈服、无颈缩、断口平齐等）；绘出 P——ΔL 曲线如图 2—2（a）所示；记录断裂时的最大抗力 Pb，从而计算出灰口铸铁的拉伸强度极限：。图 2—2 灰口铸铁拉伸图及压缩图2．灰口铸铁的压缩实验 实验前测定试件的直径 d 和高度 h。实验时观察灰口铸铁试件在压缩过程中的现象，尤其是断口形状；绘出 P——ΔL 曲线如图 2—2（b）所示；记录压缩破坏时的最大抗力Pb，计算灰口铸铁压缩强度极限。即五、实验操作1．准备工作（1）打开试验机总电源和负载测量单元、位移测量单元、x-y 记录仪的电源开关进行预热。 （2）测量拉伸试样的标距长度 L 和直径 d，测量低碳钢压缩试样的长度 H 和直径d，作好原始数据的记录。2．安装试件和调整荷载单元 （1）调整荷载测量单元。按下传感器选择键：“拉”。根据低碳钢（A3）...
