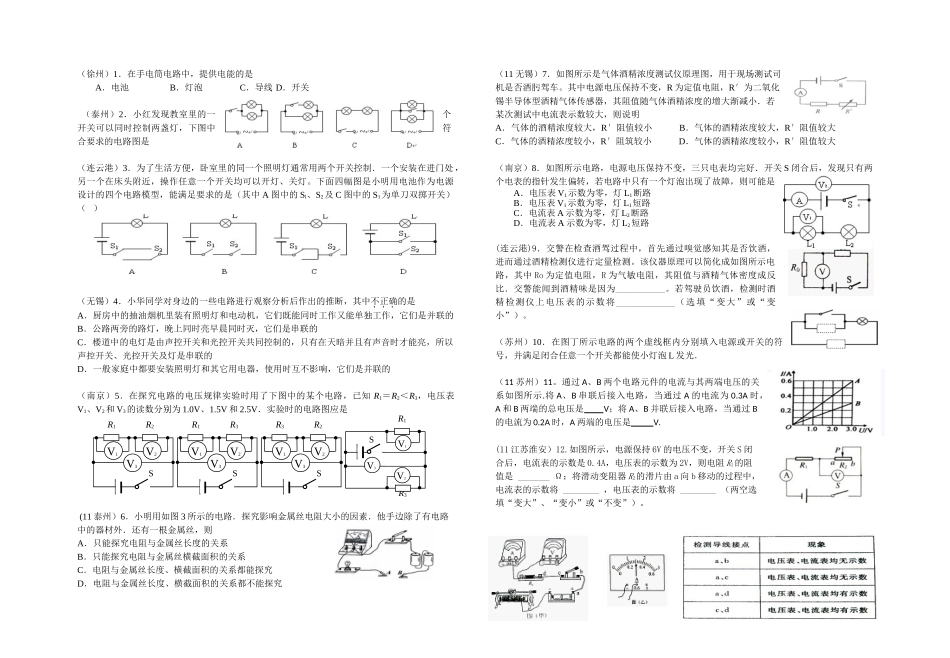

（徐州）1．在手电筒电路中，提供电能的是A．电池 B．灯泡 C．导线 D．开关（泰州）2．小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是（连云港）3．为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处 ，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中 A 图中的 Sl、S2及 C 图中的 S1为单刀双掷开关）（ ）（无锡）4．小华同学对身边的一些电路进行观察分析后作出的推断，其中不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的（南京）5．在探究电路的电压规律实验时用了下图中的某个电路，已知 R1＝R2＜R3，电压表V1、V2和 V3的读数分别为 1.0V、1.5V 和 2.5V．实验时的电路图应是 (11 泰州）6．小明用如图 3 所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究（11 无锡）7．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R 为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明A．气体的酒精浓度较大，R′阻值较小 B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻筑较小 D．气体的酒精浓度较小，R′阻值较大（南京）8．如图所示电路，电源电压保持不变，三只电表均完好．开关 S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是A．电压表 V1示数为零，灯 L1断路B．电压表 V1示数为零，灯 L1短路C．电流表 A 示数为零，灯 L2断路D．电流表 A 示数为零，灯 L2短路(连云港)9．交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测。该仪器原理可以简化成...
