九年级物理全册电磁铁电磁继电器随堂练习有答案

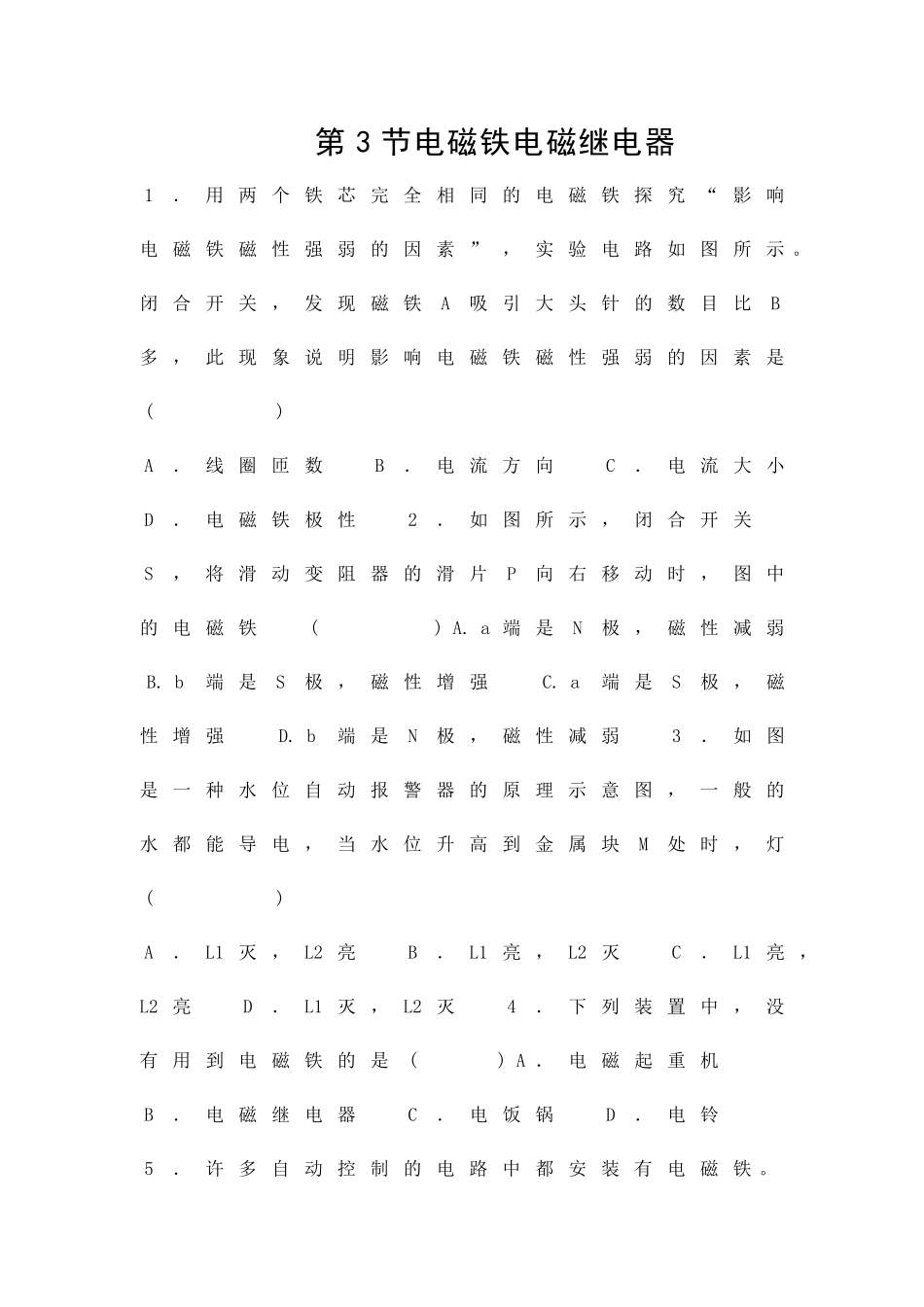

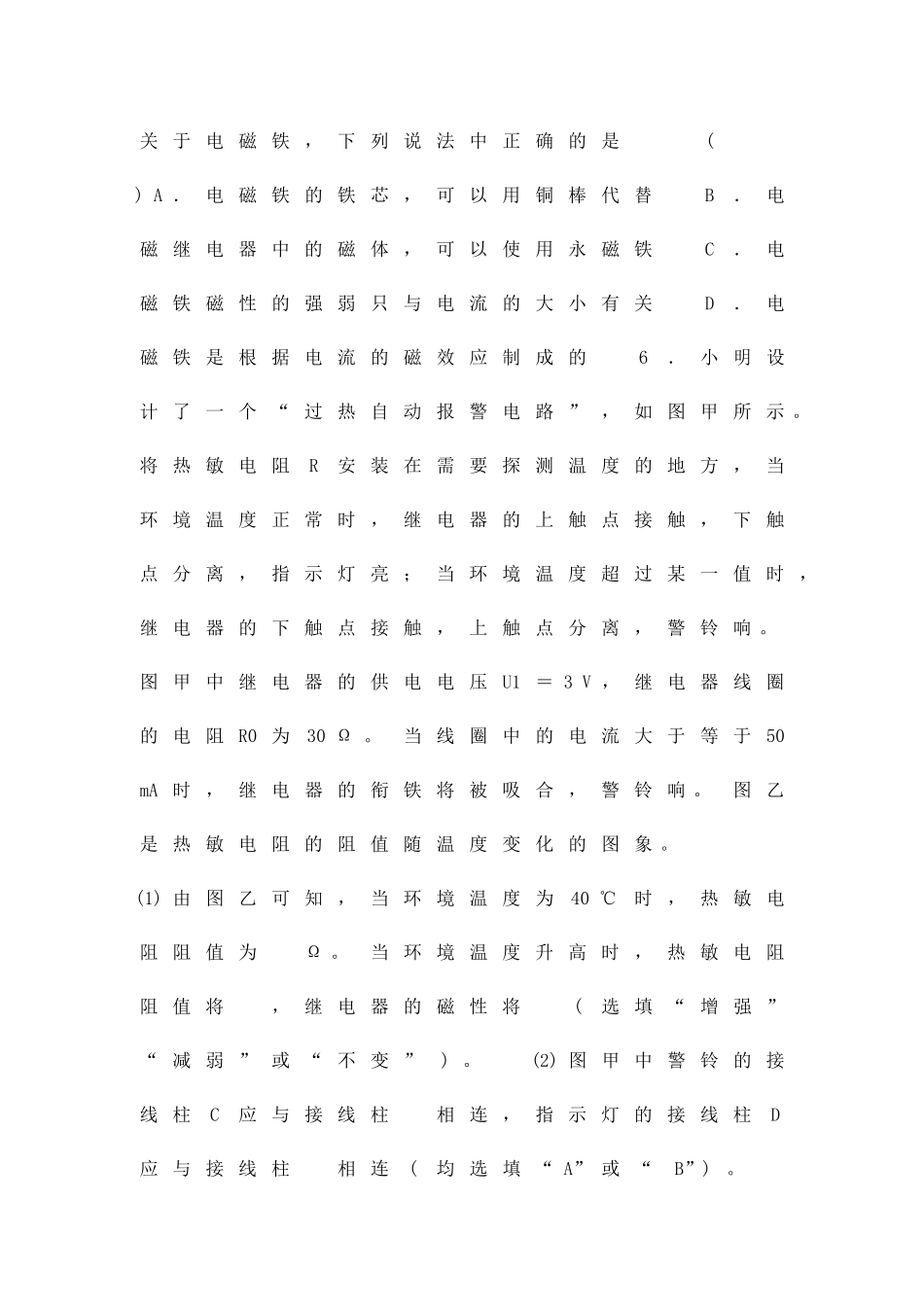

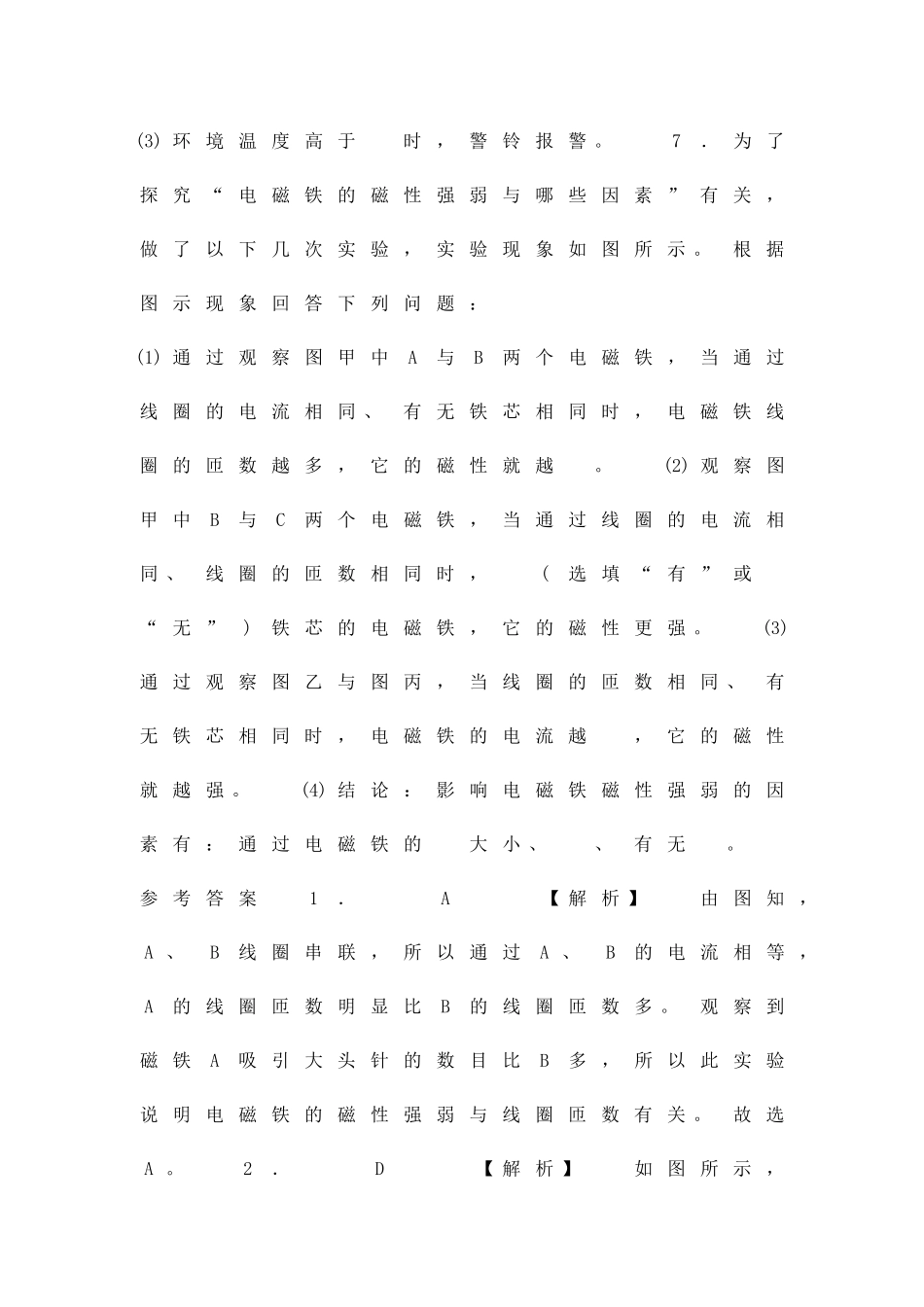

第 3 节电磁铁电磁继电器1． 用 两 个 铁 芯 完 全 相 同 的 电 磁 铁 探 究 “ 影 响电 磁 铁 磁 性 强 弱 的 因 素 ” ， 实 验 电 路 如 图 所 示 。闭 合 开 关 ， 发 现 磁 铁A吸 引 大 头 针 的 数 目 比B多 ， 此 现 象 说 明 影 响 电 磁 铁 磁 性 强 弱 的 因 素 是 ( )A． 线 圈 匝 数 B． 电 流 方 向 C． 电 流 大 小 D． 电 磁 铁 极 性 2． 如 图 所 示 ， 闭 合 开 关S， 将 滑 动 变 阻 器 的 滑 片P向 右 移 动 时 ， 图 中的 电 磁 铁 ( ) A. a 端 是N极 ， 磁 性 减 弱 B. b端 是S极 ， 磁 性 增 强 C. a端 是S极 ， 磁性 增 强 D. b端 是N极 ， 磁 性 减 弱 3． 如 图是 一 种 水 位 自 动 报 警 器 的 原 理 示 意 图 ， 一 般 的水 都 能 导 电 ， 当 水 位 升 高 到 金 属 块M处 时 ， 灯( )A． L1 灭 ， L2 亮 B． L1 亮 ， L2 灭 C． L1 亮 ，L2 亮 D． L1 灭 ， L2 灭 4． 下 列 装 置 中 ， 没有 用 到 电 磁 铁 的 是( ) A ． 电 磁 起 重 机 B． 电 磁 继 电 器 C． 电 饭 锅 D． 电 铃 5． 许 多 自 动 控 制 的 电 路 中 都 安 装 有 电 磁 铁 。关 于 电 磁 铁 ， 下 列 说 法 中 正 确 的 是 ( ) A ． 电 磁 铁 的 铁 芯 ， 可 以 用 铜 棒 代 替 B． 电磁 继 电 器 中 的 磁 体 ， 可 以 使 用 永 磁 铁 C． 电磁 铁 磁 性 的 强 弱 只 与 电 流 的 大 小 有 关 D． 电磁 铁 是 根 据 电 流 的 磁 效 应 制 成 的 6． 小 明 设计 了 一 个 “ 过 热 自 动 报 警 电 路 ” ， 如 图 甲 所 示 。将 热 敏 电 阻R安 装 在 需 要 探 测 温 度 的 地 方 ， 当环 境 温 度 正 常 时 ， 继 电 器 的 上 触 点 接 触 ， 下 触点 分 离 ， 指 示 灯 亮 ； 当 环 境 温 度 超 过 某 一 值 时 ，继 电 器 的 下 触 点 接 触 ， 上 触 点 分 离 ， 警 铃 响 。图 甲 中 继 电 器 的 供 电 电 压 U1 ＝ 3 V ， 继 电...
