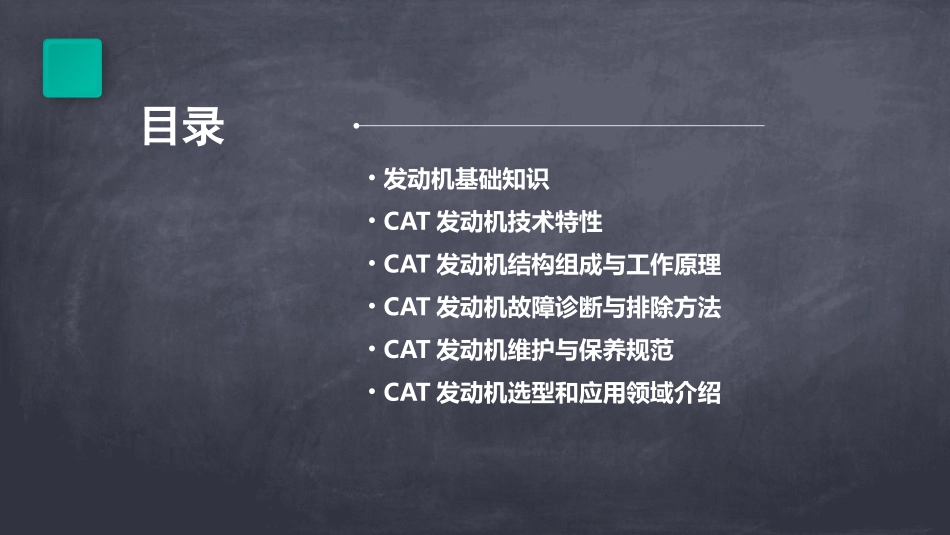

(完整版)cat发动机培训教程目录•发动机基础知识•CAT发动机技术特性•CAT发动机结构组成与工作原理•CAT发动机故障诊断与排除方法•CAT发动机维护与保养规范•CAT发动机选型和应用领域介绍01发动机基础知识Chapter01020304活塞下行,进气门打开,吸入空气和燃油混合物。吸气冲程活塞上行,所有气门关闭,将空气和燃油混合物压缩。压缩冲程火花塞点燃压缩后的混合物,产生高温高压气体推动活塞下行。做功冲程活塞再次上行,排气门打开,排出燃烧后的废气。排气冲程内燃机工作原理以汽油为燃料,点火方式为点燃式,具有转速高、重量轻、噪音小等特点。汽油发动机柴油发动机天然气发动机以柴油为燃料,点火方式为压燃式,具有热效率高、经济性好、扭矩大等特点。以天然气为燃料,具有环保、经济、安全等特点。030201发动机类型及特点表示发动机做功快慢的物理量,单位为千瓦(kW)或马力(hp)。功率表示发动机输出力矩大小的物理量,单位为牛·米(N·m)。扭矩表示发动机经济性的指标,单位为克/千瓦时(g/kWh)或升/百公里(L/100km)。燃油消耗率表示发动机环保性能的指标,主要包括一氧化碳(CO)、碳氢化合物(HC)、氮氧化物(NOx)等有害物质的排放量。排放性能发动机性能指标02CAT发动机技术特性Chapter燃油系统技术高压共轨燃油喷射技术提供精确的燃油喷射量和喷射时间,优化燃烧过程,降低排放。电子控制单元(ECU)根据发动机工况和驾驶员需求,实时调整燃油喷射策略,实现最佳性能。燃油滤清器过滤燃油中的杂质和水分,保证燃油清洁度,延长发动机寿命。03高效涡轮增压器提高进气压力,增加进气量,提升发动机功率和扭矩。01可变气门正时技术根据发动机转速和负荷,调整气门开度和气门关闭时间,提高进气效率。02废气再循环(EGR)技术将部分废气引入进气歧管,降低燃烧温度,减少氮氧化物排放。进排气系统技术通过水泵驱动冷却液循环,确保发动机在最佳温度下运行。强制循环冷却系统提供充足的机油供应,减少发动机内部摩擦和磨损,延长使用寿命。机油润滑系统有效分离机油中的水分和杂质,保持机油清洁度。油水分离器冷却与润滑系统技术利用废气能量驱动涡轮旋转,提高进气压力,增加进气量。废气涡轮增压器降低增压后的空气温度,提高空气密度,进一步提升发动机功率。中冷器根据发动机工况和驾驶员需求,调整涡轮增压器的工作状态,实现最佳性能。涡轮增压控制系统涡轮增压技术03CAT发动机结构组成与工作原理Chapter组成由机体组、活塞连杆组和曲轴飞轮组等组成。作用在作功行程中,活塞承受燃气压力在气缸内作直线运动,通过连杆转换成曲轴的旋转运动,并从曲轴对外输出动力。而在进气、压缩和排气行程中,飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。曲柄连杆机构组成及作用由气门组、气门传动组和气门驱动组组成。定时开启和关闭各气缸的进、排气门,使新鲜的可燃混合气(汽油机)或空气(柴油机)得以及时进入气缸,废气得以及时从气缸排出。配气机构组成及作用作用组成由燃油箱、燃油泵、燃油滤清器、喷油器等组成。组成根据发动机各种不同工况的要求,配制出一定数量和浓度的可燃混合气,供入气缸,使之在临近压缩终了时点火燃烧而膨胀做功。最后,供给系统还应将燃烧产物--废气排入大气中。作用燃油供给系统组成及作用由蓄电池、点火开关、点火线圈、分电器、火花塞等组成。组成在发动机各种工作和使用条件下,在气缸内适时、准确、可靠地产生足够能量的电火花,以点燃压缩后的可燃混合气,使汽油发动机实现做功。作用点火系统组成及作用04CAT发动机故障诊断与排除方法Chapter可能原因有气门间隙过大、活塞敲缸、轴承磨损等。可能原因有空气滤清器堵塞、燃油系统故障、涡轮增压器故障等。可能原因包括电池电量不足、点火系统故障、燃油供应问题等。可能原因包括冷却液不足、散热系统故障、水泵故障等。发动机功率下降发动机启动困难发动机过热发动机异响常见故障现象及原因分析01020304初步检查观察发动机外观,检查是否有明显损坏或泄漏。仪器检测使用故障诊断仪检测发动机的电气系统和控制系统,读取故障码和数据流。听诊检查使用听诊器听取发动...
