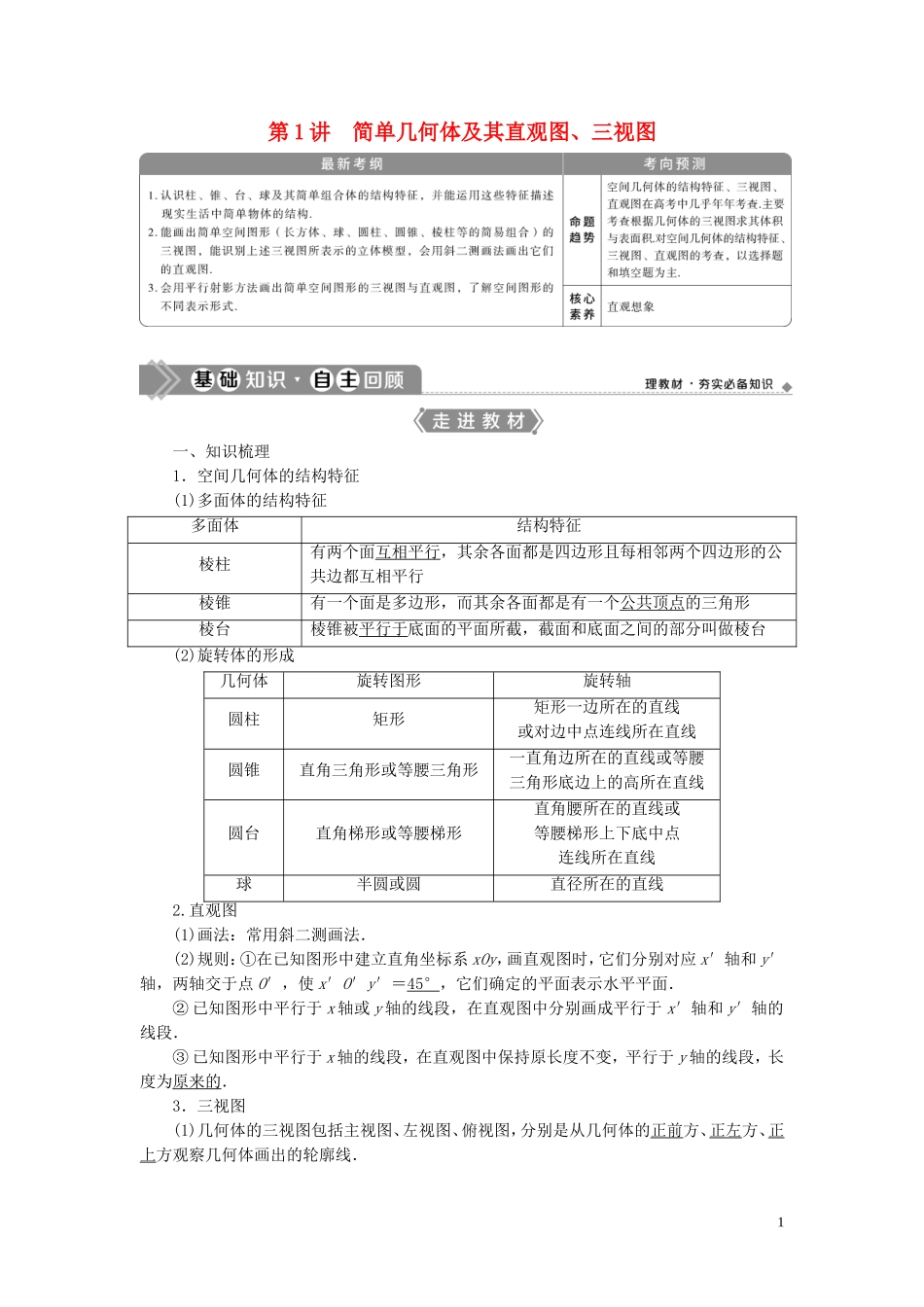

第 1 讲 简单几何体及其直观图、三视图一、知识梳理1．空间几何体的结构特征(1)多面体的结构特征多面体结构特征棱柱有两个面互相平行，其余各面都是四边形且每相邻两个四边形的公共边都互相平行棱锥有一个面是多边形，而其余各面都是有一个公共顶点的三角形棱台棱锥被平行于底面的平面所截，截面和底面之间的部分叫做棱台(2)旋转体的形成几何体旋转图形旋转轴圆柱矩形矩形一边所在的直线或对边中点连线所在直线圆锥直角三角形或等腰三角形一直角边所在的直线或等腰三角形底边上的高所在直线圆台直角梯形或等腰梯形直角腰所在的直线或等腰梯形上下底中点连线所在直线球半圆或圆直径所在的直线2.直观图(1)画法：常用斜二测画法．(2)规则：①在已知图形中建立直角坐标系 xOy，画直观图时，它们分别对应 x′轴和 y′轴，两轴交于点 O′，使 x′O′y′＝45 ° ，它们确定的平面表示水平平面．② 已知图形中平行于 x 轴或 y 轴的线段，在直观图中分别画成平行于 x′轴和 y′轴的线段．③ 已知图形中平行于 x 轴的线段，在直观图中保持原长度不变，平行于 y 轴的线段，长度为原来的．3．三视图(1)几何体的三视图包括主视图、左视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．1(2)三视图的画法 ① 基本要求：长对正，高平齐，宽相等．② 画法规则：正侧一样高，正俯一样长，侧俯一样宽；看不到的线画虚线．常用结论1．斜二测画法中的“三变”与“三不变”“三变”“三不变”2．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的主视图和左视图均为全等的等腰三角形．(3)水平放置的圆台的主视图和左视图均为全等的等腰梯形．(4)水平放置的圆柱的主视图和左视图均为全等的矩形．二、教材衍化1．下列说法正确的是( )A．相等的角在直观图中仍然相等B．相等的线段在直观图中仍然相等C．正方形的直观图是正方形D．若两条线段平行，则在直观图中对应的两条线段仍然平行解析：选 D.由直观图的画法规则知，角度、长度都有可能改变，而线段的平行性不变．2．在如图所示的几何体中，是棱柱的为________．(填写所有正确的序号)答案：③⑤3．已知如图所示的几何体，其俯视图正确的是________．(填序号)解析：由俯视图定义易知选项③符合题意．答案：③一、思考辨析判断正误(正确的打“√”，错误的打“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( )(2)有一个面是...
