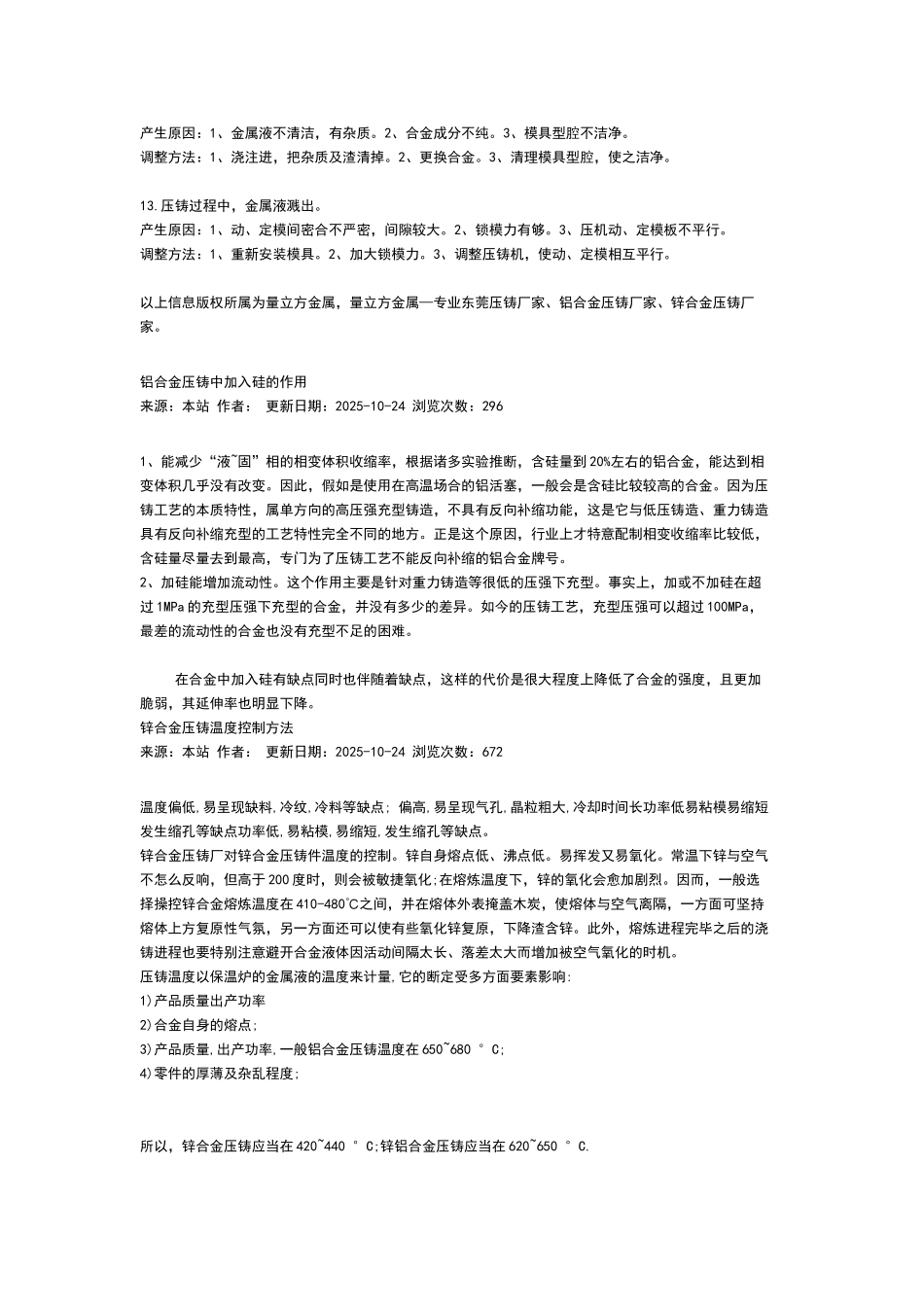

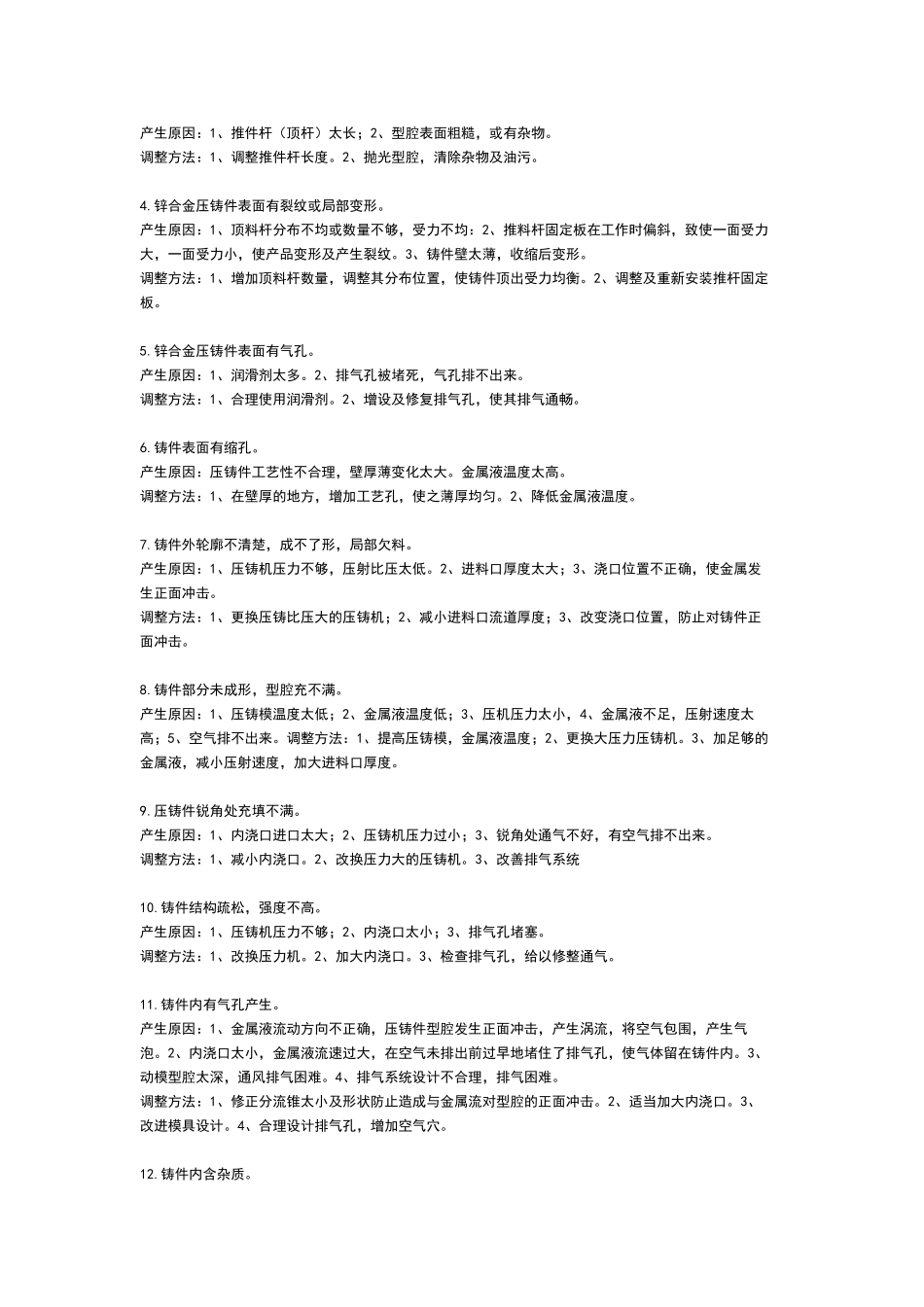

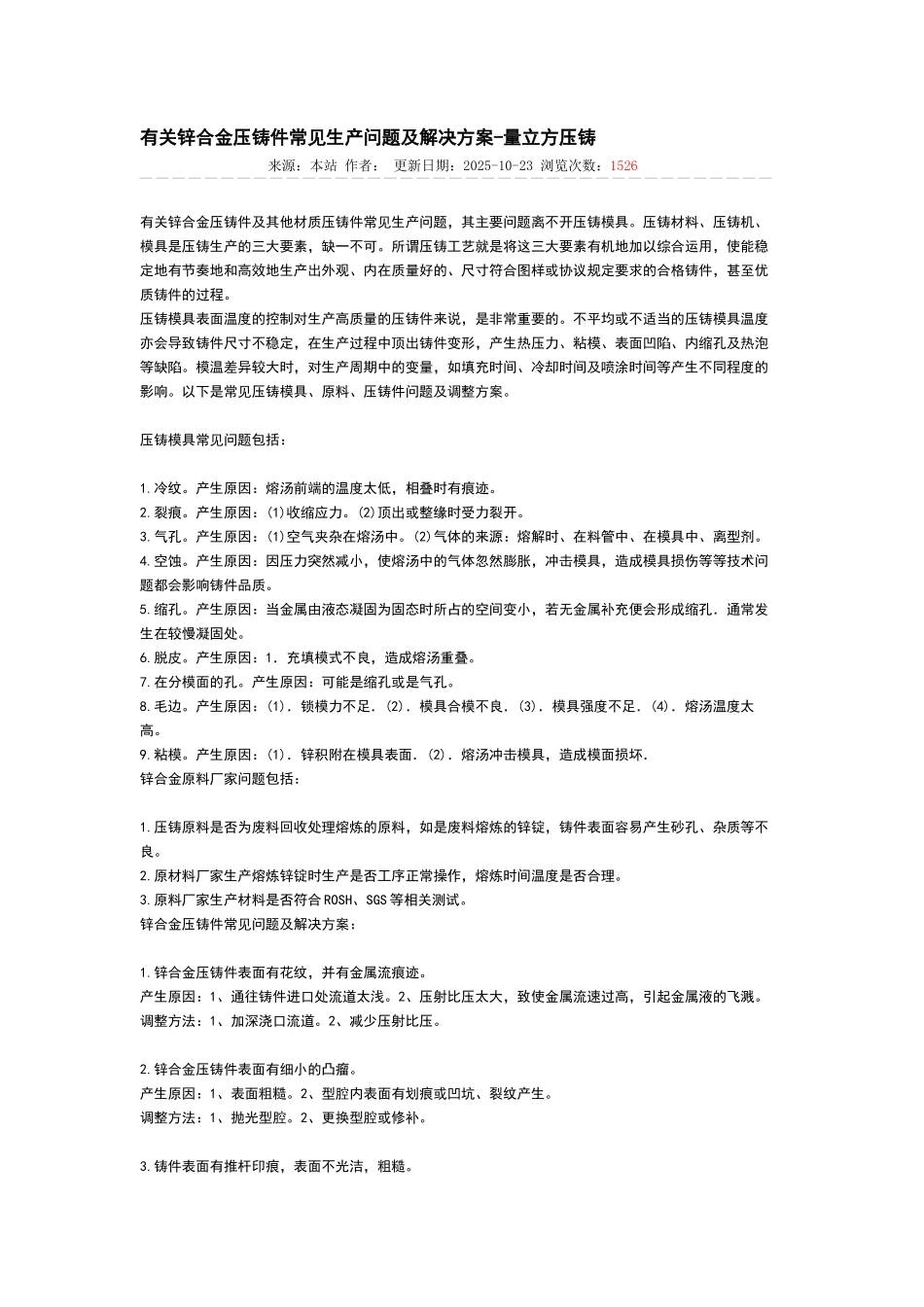

有关锌合金压铸件常见生产问题及解决方案-量立方压铸来源：本站 作者： 更新日期：2025-10-23 浏览次数：1526有关锌合金压铸件及其他材质压铸件常见生产问题，其主要问题离不开压铸模具。压铸材料、压铸机、模具是压铸生产的三大要素，缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件的过程。压铸模具表面温度的控制对生产高质量的压铸件来说，是非常重要的。不平均或不适当的压铸模具温度亦会导致铸件尺寸不稳定，在生产过程中顶出铸件变形，产生热压力、粘模、表面凹陷、内缩孔及热泡等缺陷。模温差异较大时，对生产周期中的变量，如填充时间、冷却时间及喷涂时间等产生不同程度的影响。以下是常见压铸模具、原料、压铸件问题及调整方案。 压铸模具常见问题包括： 1.冷纹。产生原因：熔汤前端的温度太低，相叠时有痕迹。2.裂痕。产生原因：(1)收缩应力。(2)顶出或整缘时受力裂开。3.气孔。产生原因：(1)空气夹杂在熔汤中。(2)气体的来源：熔解时、在料管中、在模具中、离型剂。4.空蚀。产生原因：因压力突然减小，使熔汤中的气体忽然膨胀，冲击模具，造成模具损伤等等技术问题都会影响铸件品质。5.缩孔。产生原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔．通常发生在较慢凝固处。6.脱皮。产生原因：1．充填模式不良，造成熔汤重叠。7.在分模面的孔。产生原因：可能是缩孔或是气孔。8.毛边。产生原因：(1)．锁模力不足．(2)．模具合模不良．(3)．模具强度不足．(4)．熔汤温度太高。9.粘模。产生原因：(1)．锌积附在模具表面．(2)．熔汤冲击模具，造成模面损坏．锌合金原料厂家问题包括： 1.压铸原料是否为废料回收处理熔炼的原料，如是废料熔炼的锌锭，铸件表面容易产生砂孔、杂质等不良。2.原材料厂家生产熔炼锌锭时生产是否工序正常操作，熔炼时间温度是否合理。3.原料厂家生产材料是否符合 ROSH、SGS 等相关测试。锌合金压铸件常见问题及解决方案： 1.锌合金压铸件表面有花纹，并有金属流痕迹。产生原因：1、通往铸件进口处流道太浅。2、压射比压太大，致使金属流速过高，引起金属液的飞溅。调整方法：1、加深浇口流道。2、减少压射比压。 2.锌合金压铸件表面有细小的凸瘤。产生原因：1、表面粗糙。2、型腔内表面有划痕或凹坑、裂纹产生。调整方法：1、抛光型腔。2、更换型腔或修...
