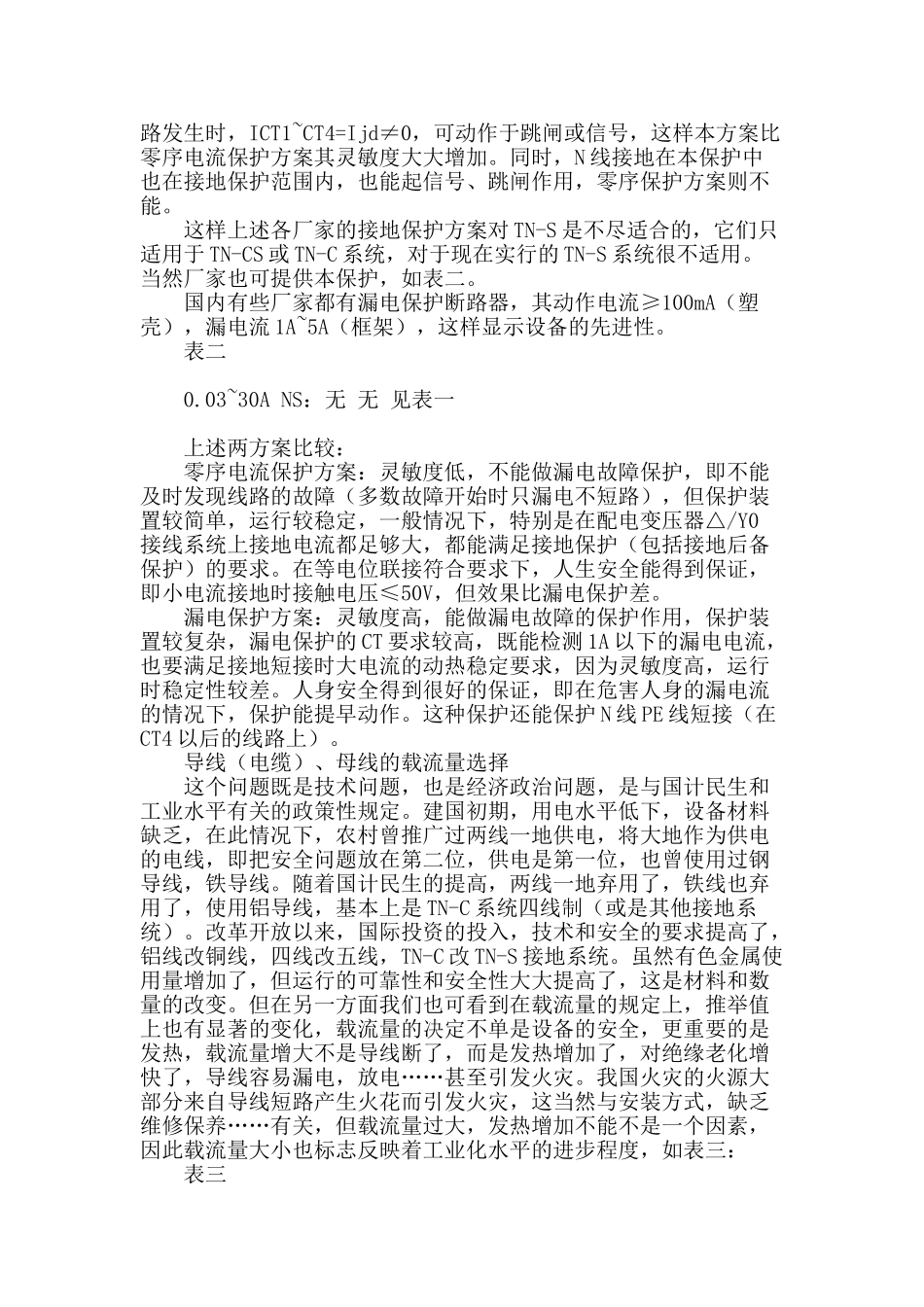

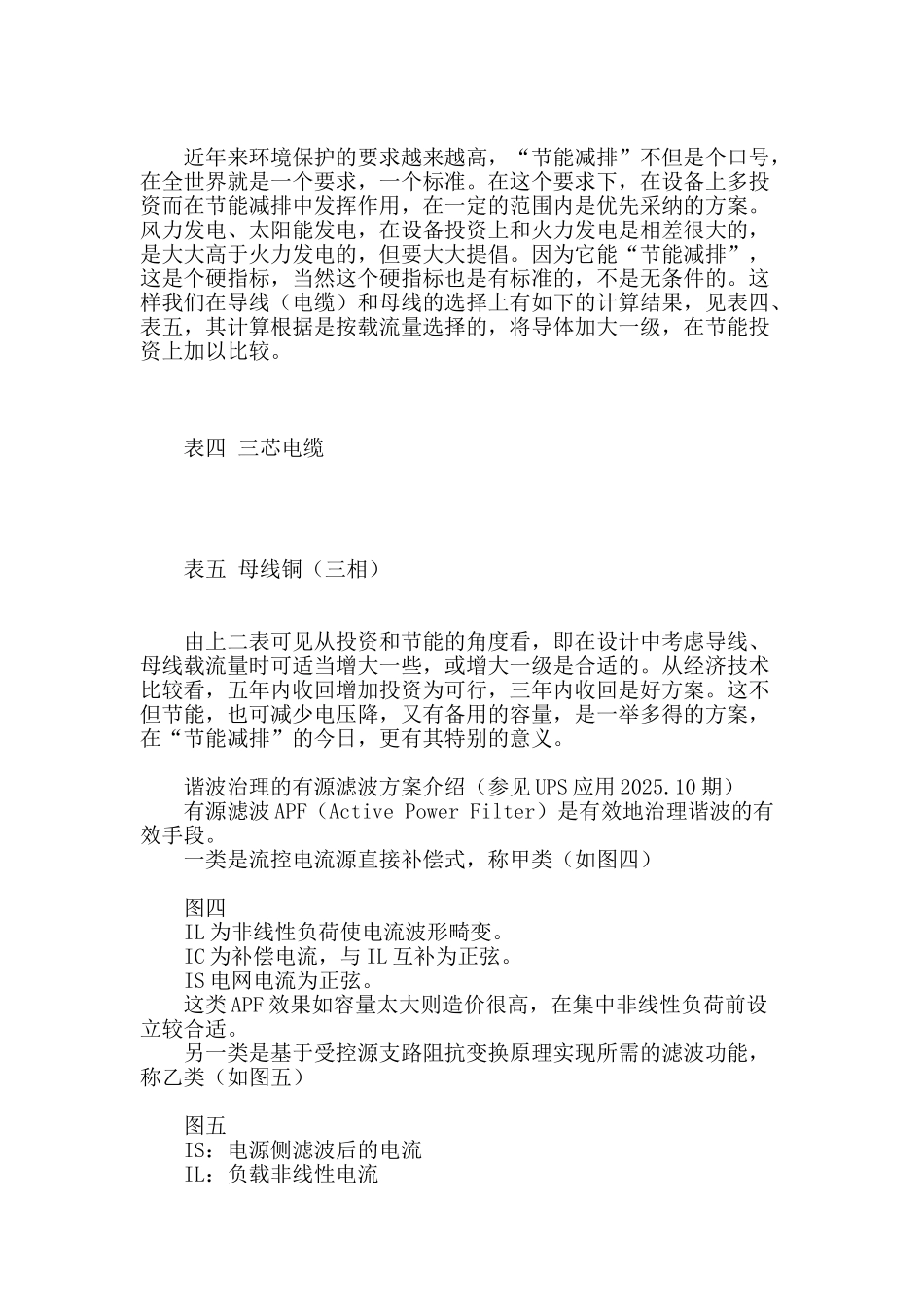

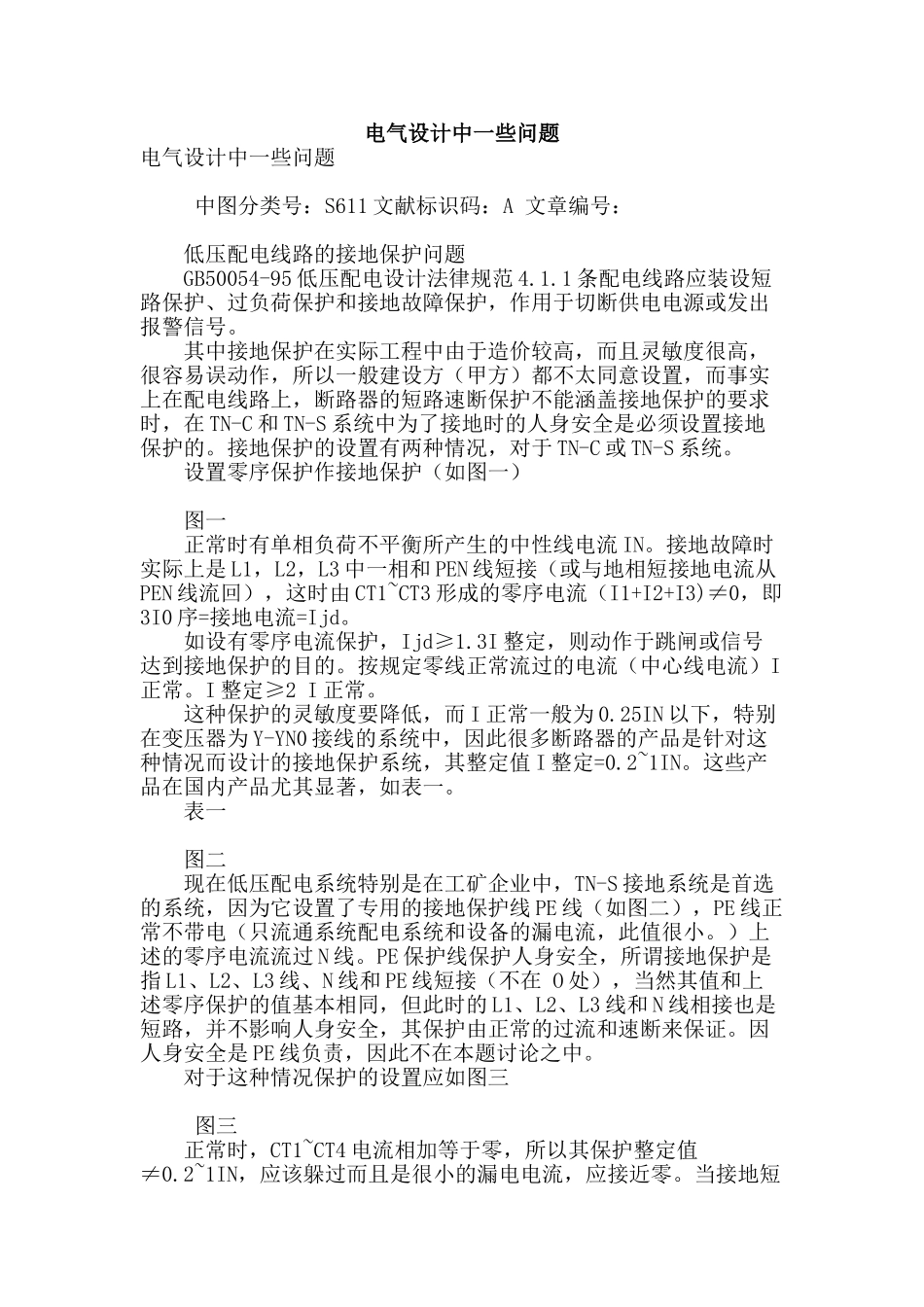

电气设计中一些问题电气设计中一些问题 中图分类号：S611 文献标识码：A 文章编号： 低压配电线路的接地保护问题 GB50054-95 低压配电设计法律规范 4.1.1 条配电线路应装设短路保护、过负荷保护和接地故障保护，作用于切断供电电源或发出报警信号。 其中接地保护在实际工程中由于造价较高，而且灵敏度很高，很容易误动作，所以一般建设方（甲方）都不太同意设置，而事实上在配电线路上，断路器的短路速断保护不能涵盖接地保护的要求时，在 TN-C 和 TN-S 系统中为了接地时的人身安全是必须设置接地保护的。接地保护的设置有两种情况，对于 TN-C 或 TN-S 系统。 设置零序保护作接地保护（如图一） 图一 正常时有单相负荷不平衡所产生的中性线电流 IN。接地故障时实际上是 L1，L2，L3 中一相和 PEN 线短接（或与地相短接地电流从PEN 线流回），这时由 CT1~CT3 形成的零序电流（I1+I2+I3)≠0，即3I0 序=接地电流=Ijd。 如设有零序电流保护，Ijd≥1.3I 整定，则动作于跳闸或信号达到接地保护的目的。按规定零线正常流过的电流（中心线电流）I正常。I 整定≥2 I 正常。 这种保护的灵敏度要降低，而 I 正常一般为 0.25IN 以下，特别在变压器为 Y-YN0 接线的系统中，因此很多断路器的产品是针对这种情况而设计的接地保护系统，其整定值 I 整定=0.2~1IN。这些产品在国内产品尤其显著，如表一。 表一 图二 现在低压配电系统特别是在工矿企业中，TN-S 接地系统是首选的系统，因为它设置了专用的接地保护线 PE 线（如图二），PE 线正常不带电（只流通系统配电系统和设备的漏电流，此值很小。）上述的零序电流流过 N 线。PE 保护线保护人身安全，所谓接地保护是指 L1、L2、L3 线、N 线和 PE 线短接（不在 O 处），当然其值和上述零序保护的值基本相同，但此时的 L1、L2、L3 线和 N 线相接也是短路，并不影响人身安全，其保护由正常的过流和速断来保证。因人身安全是 PE 线负责，因此不在本题讨论之中。 对于这种情况保护的设置应如图三 图三 正常时，CT1~CT4 电流相加等于零，所以其保护整定值≠0.2~1IN，应该躲过而且是很小的漏电电流，应接近零。当接地短路发生时，ICT1~CT4=Ijd≠0，可动作于跳闸或信号，这样本方案比零序电流保护方案其灵敏度大大增加。同时，N 线接地在本保护中也在接地保护范围内，也能起信号、跳闸作用，零序保护方案则不能。 这样上述各厂家的接地保护方案对 ...
