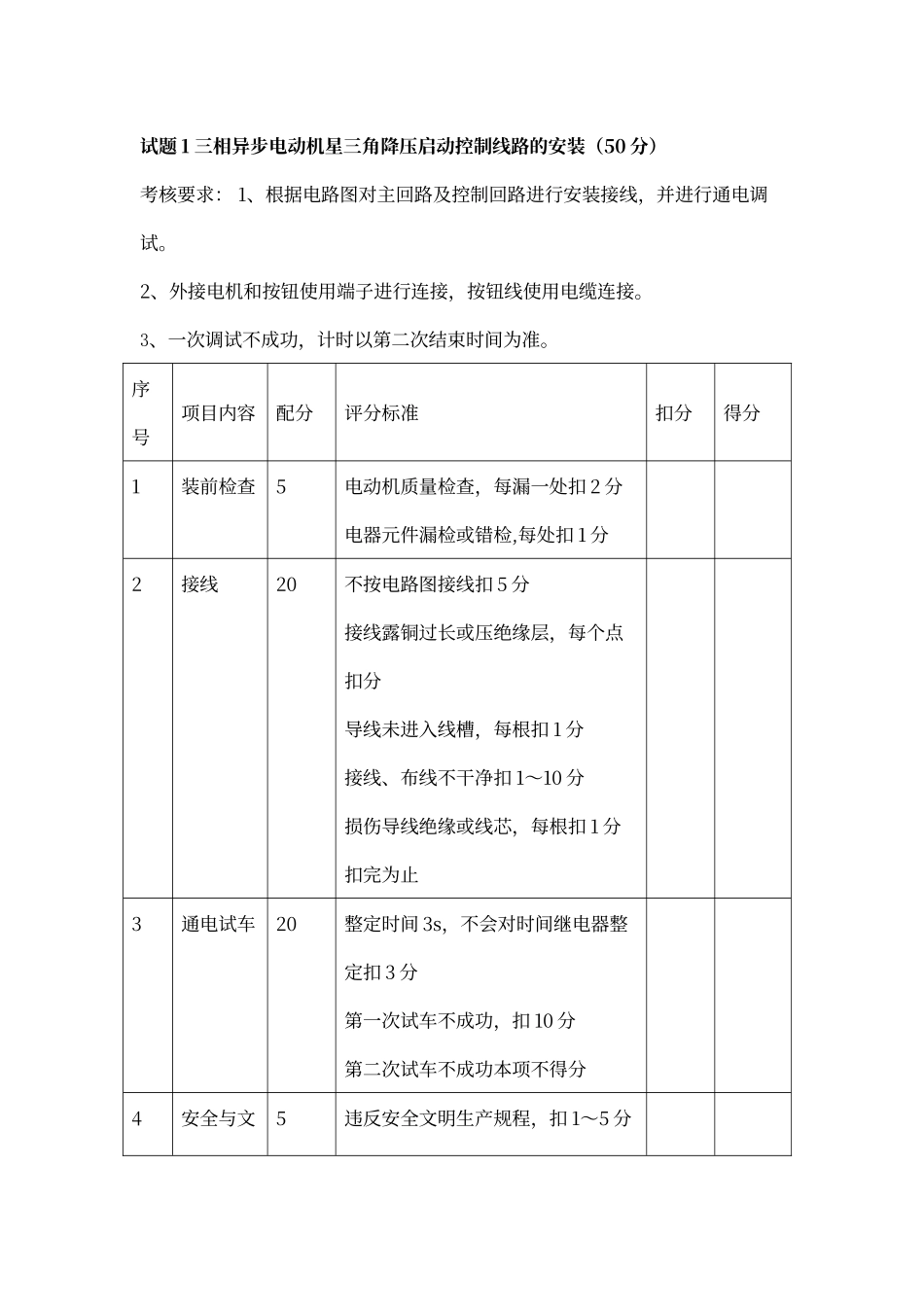

试题 1 三相异步电动机星三角降压启动控制线路的安装（50 分）考核要求： 1、根据电路图对主回路及控制回路进行安装接线，并进行通电调试。2、外接电机和按钮使用端子进行连接，按钮线使用电缆连接。3、一次调试不成功，计时以第二次结束时间为准。序号项目内容配分评分标准扣分得分1装前检查5电动机质量检查，每漏一处扣 2 分电器元件漏检或错检,每处扣 1 分2接线20不按电路图接线扣 5 分接线露铜过长或压绝缘层，每个点扣分导线未进入线槽，每根扣 1 分接线、布线不干净扣 1～10 分损伤导线绝缘或线芯，每根扣 1 分扣完为止3通电试车20整定时间 3s，不会对时间继电器整定扣 3 分 第一次试车不成功，扣 10 分第二次试车不成功本项不得分4安全与文5违反安全文明生产规程，扣 1～5 分明生产安全防护用品穿戴不齐，扣 1～5 分不服从裁判员的指挥，扣 1～5 分时间要求：90min开始时间：结束时间：完成时间：裁判员签字：合计核分人签字： 年 月 日否定项：操作中损坏设备。考核时间到后，不服从裁判员的管理仍继续操作。选手在竞赛规定时间内提前完成者由本场裁判员记录完成时间，最终由裁判长从实操成绩中酌情加分。实操考试中电工工具佩带齐全，工作衣、绝缘鞋正确穿戴，遵守操作规程，尊重裁判员，讲文明礼貌，考试结束要清理现场，遵守考场纪律，不能出现重大安全事故。安全文明生产贯穿于整个技能考核的全过程。违反安全生产操作规程由裁判组从该项实操成绩中酌情扣除 1～5 分。出现重大安全事故，由裁判组集体商定最高可判定本项竞赛成绩为零分。试题 2 PLC-变频器-三相异步电动机综合控制项目（50 分）要求：使用 PLC、变频器对电动机进行速度分段控制，当按下启动按钮后，电动机以 15HZ 的频率运转，10s 后电动机以 35HZ 的频率运转，再停 10s 后电机以 50HZ 的速度运行，按停止按钮电动机停止运行。考核要求：1、写出元件的输入、输出分配表；2、画出 PLC 接线图并进行接线：3、画出梯形图；4、根据接线图进行安装接线；5、设置变频器参数(电机参数不做要求)6、将程序下载至 PLC 后进行通电调试。序号项目内容配分评分标准扣分得分1准备工作5未对线材进行检查扣 1 分未对 PLC、变频器、电动机进行检查扣 1分2I/O 分配表、接线图设计5设计的点数与系统要求功能不符，每处扣1 分功能标注不清楚，每处扣分，错、漏标每处扣分，接线图标注与 I/O 分配表不一致，每处扣分3程序设计输入...
