认证考试助理考卷

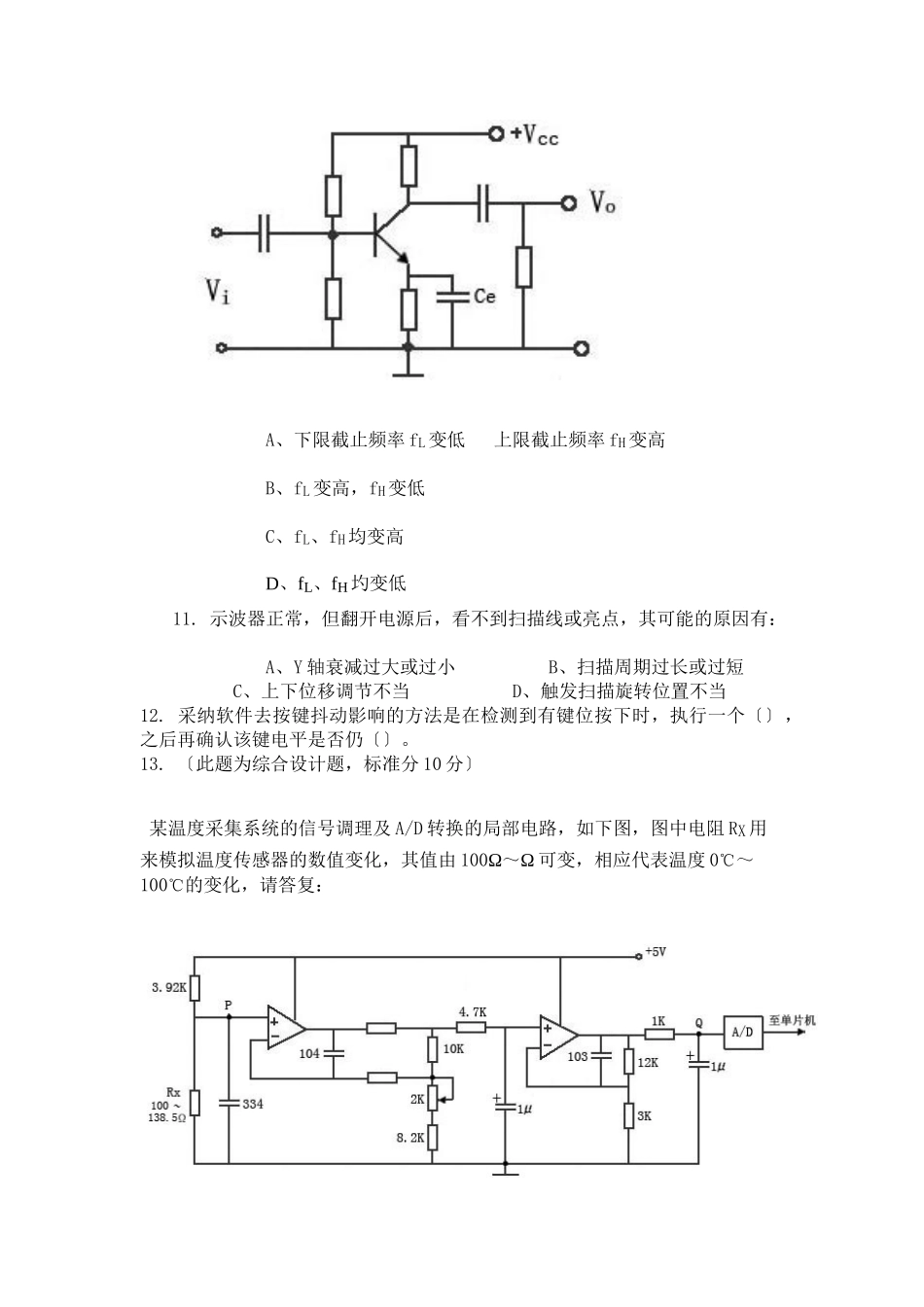

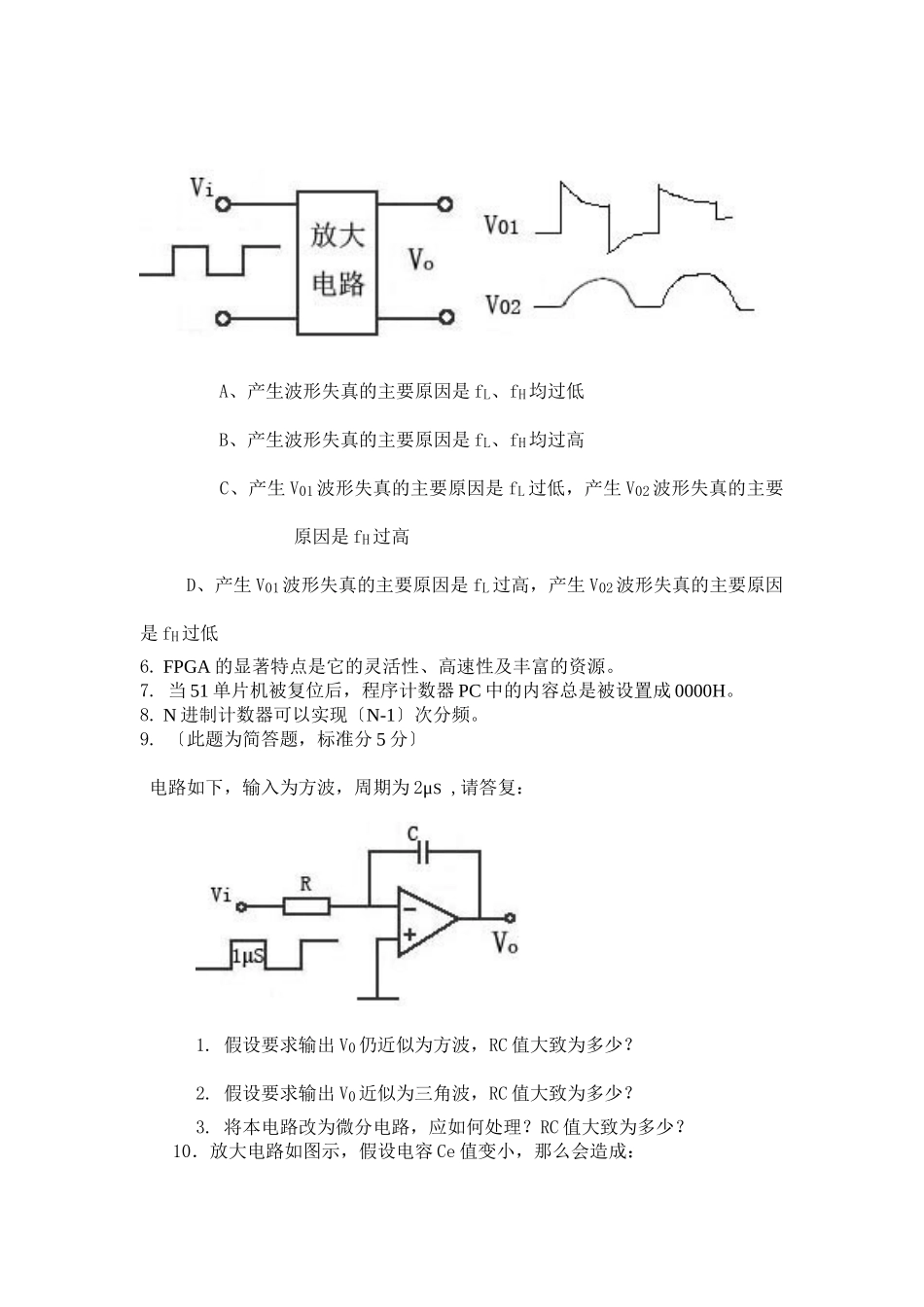

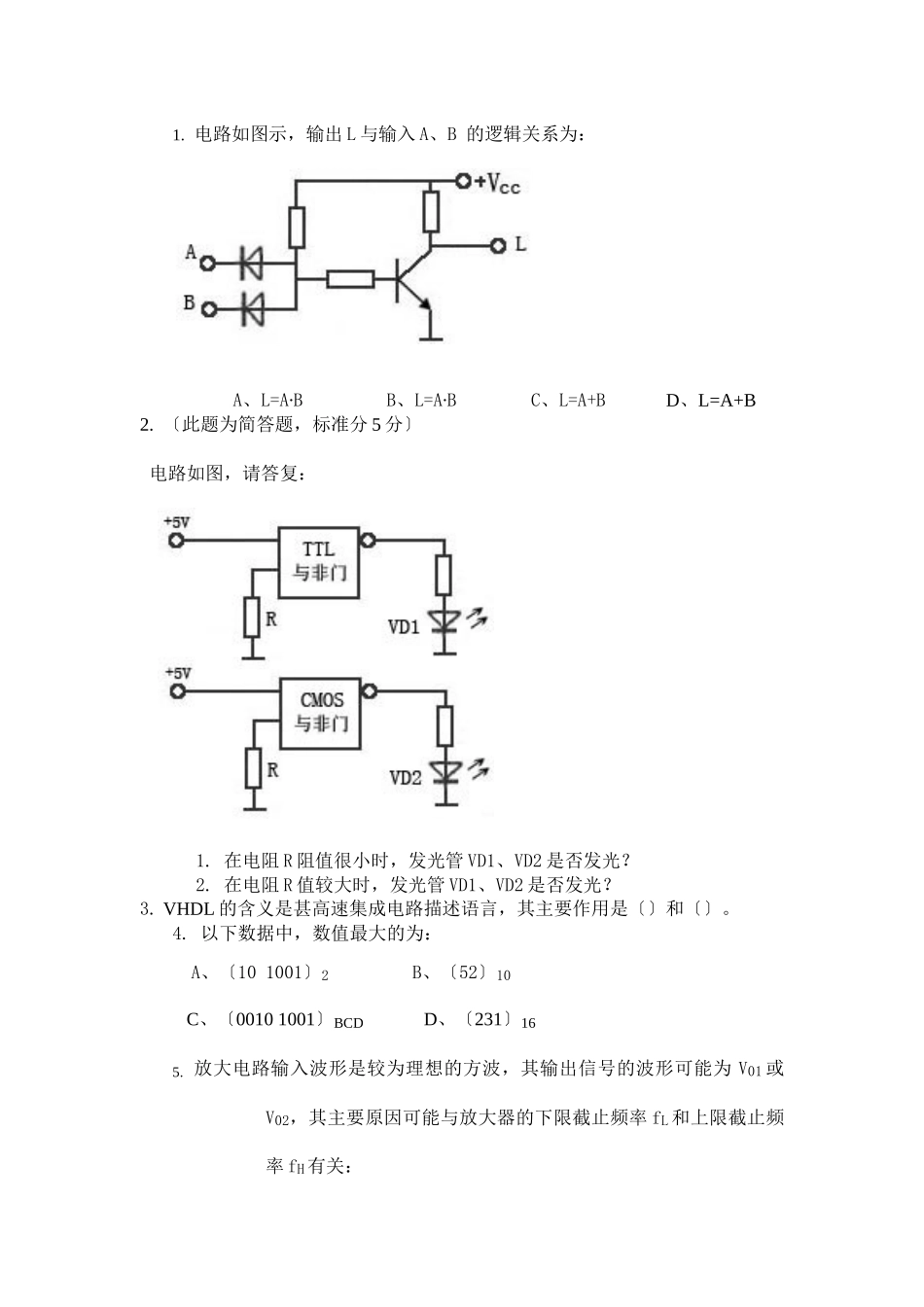

1. 电路如图示，输出 L 与输入 A、B 的逻辑关系为： A、L=A∙B B、L=A∙B C、L=A+B D、L=A+B2. 〔此题为简答题，标准分 5 分〕 电路如图，请答复： 1. 在电阻 R 阻值很小时，发光管 VD1、VD2 是否发光？ 2. 在电阻 R 值较大时，发光管 VD1、VD2 是否发光？3. VHDL 的含义是甚高速集成电路描述语言，其主要作用是〔〕和〔〕。4. 以下数据中，数值最大的为： A、〔10 1001〕2 B、〔52〕10 C、〔0010 1001〕BCD D、〔231〕165. 放大电路输入波形是较为理想的方波，其输出信号的波形可能为 V01 或V02，其主要原因可能与放大器的下限截止频率 fL 和上限截止频率 fH 有关： A、产生波形失真的主要原因是 fL、fH 均过低 B、产生波形失真的主要原因是 fL、fH 均过高 C、产生 V01 波形失真的主要原因是 fL 过低，产生 V02 波形失真的主要原因是 fH 过高 D、产生 V01 波形失真的主要原因是 fL 过高，产生 V02 波形失真的主要原因是 fH 过低6. FPGA 的显著特点是它的灵活性、高速性及丰富的资源。7. 当 51 单片机被复位后，程序计数器 PC 中的内容总是被设置成 0000H。8. N 进制计数器可以实现〔N-1〕次分频。9. 〔此题为简答题，标准分 5 分〕 电路如下，输入为方波，周期为 2μS ,请答复： 1. 假设要求输出 V0 仍近似为方波，RC 值大致为多少？ 2. 假设要求输出 V0 近似为三角波，RC 值大致为多少？ 3. 将本电路改为微分电路，应如何处理？RC 值大致为多少？10．放大电路如图示，假设电容 Ce 值变小，那么会造成： A、下限截止频率 fL 变低 上限截止频率 fH 变高 B、fL 变高，fH 变低 C、fL、fH 均变高 D、fL、fH 圴变低11. 示波器正常，但翻开电源后，看不到扫描线或亮点，其可能的原因有： A、Y 轴衰减过大或过小 B、扫描周期过长或过短 C、上下位移调节不当 D、触发扫描旋转位置不当12. 采纳软件去按键抖动影响的方法是在检测到有键位按下时，执行一个〔〕，之后再确认该键电平是否仍〔〕。13. 〔此题为综合设计题，标准分 10 分〕 某温度采集系统的信号调理及 A/D 转换的局部电路，如下图，图中电阻 RX 用来模拟温度传感器的数值变化，其值由 100Ω～Ω 可变，相应代表温度 0℃～100℃的变化，请答复：1. 求两级放大器的总增益〔电位器取值 Ω〕。〔3 分〕2. 求 RX 变化〔100～Ω〕时，P 点电位的变化范围。〔...
