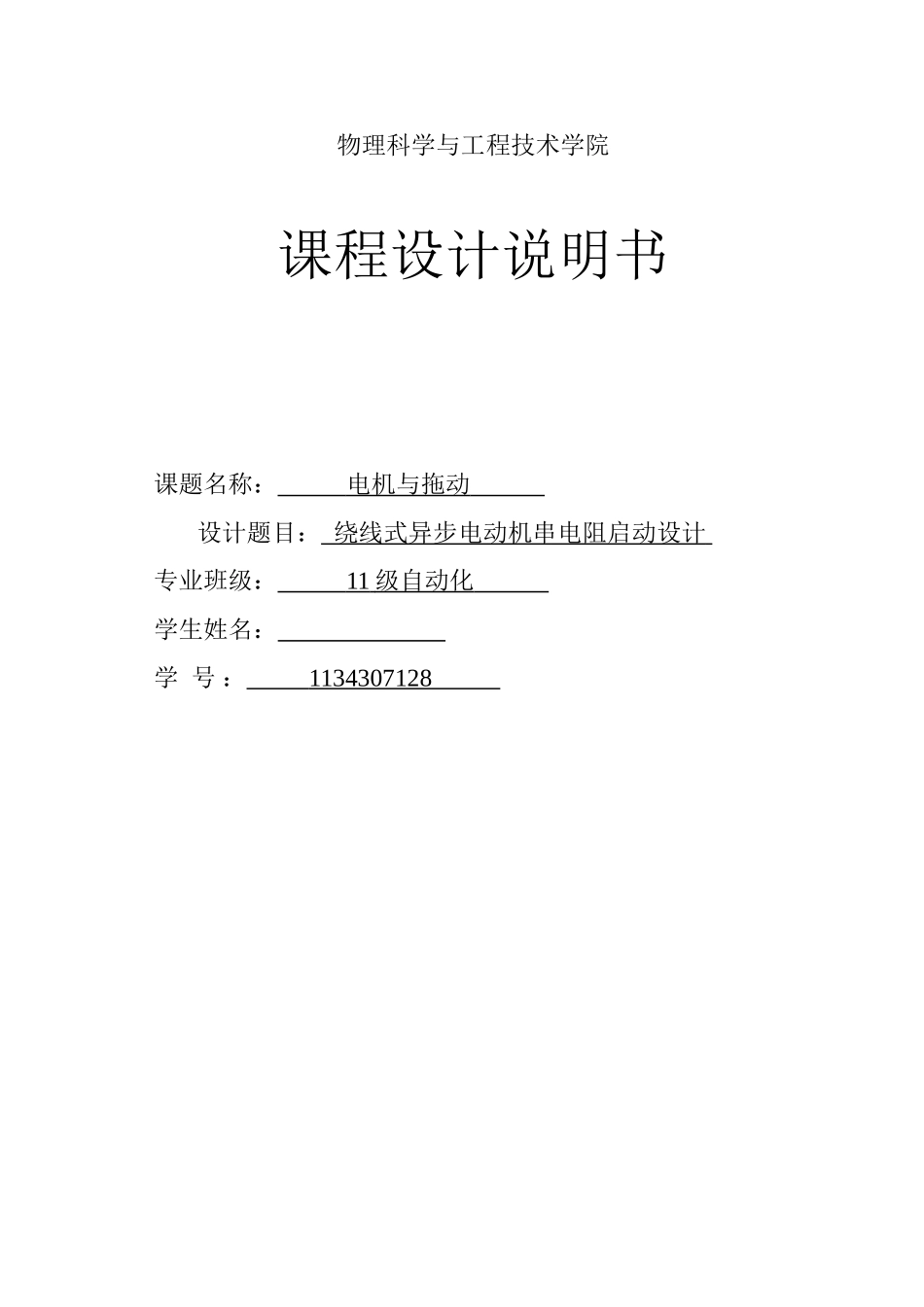

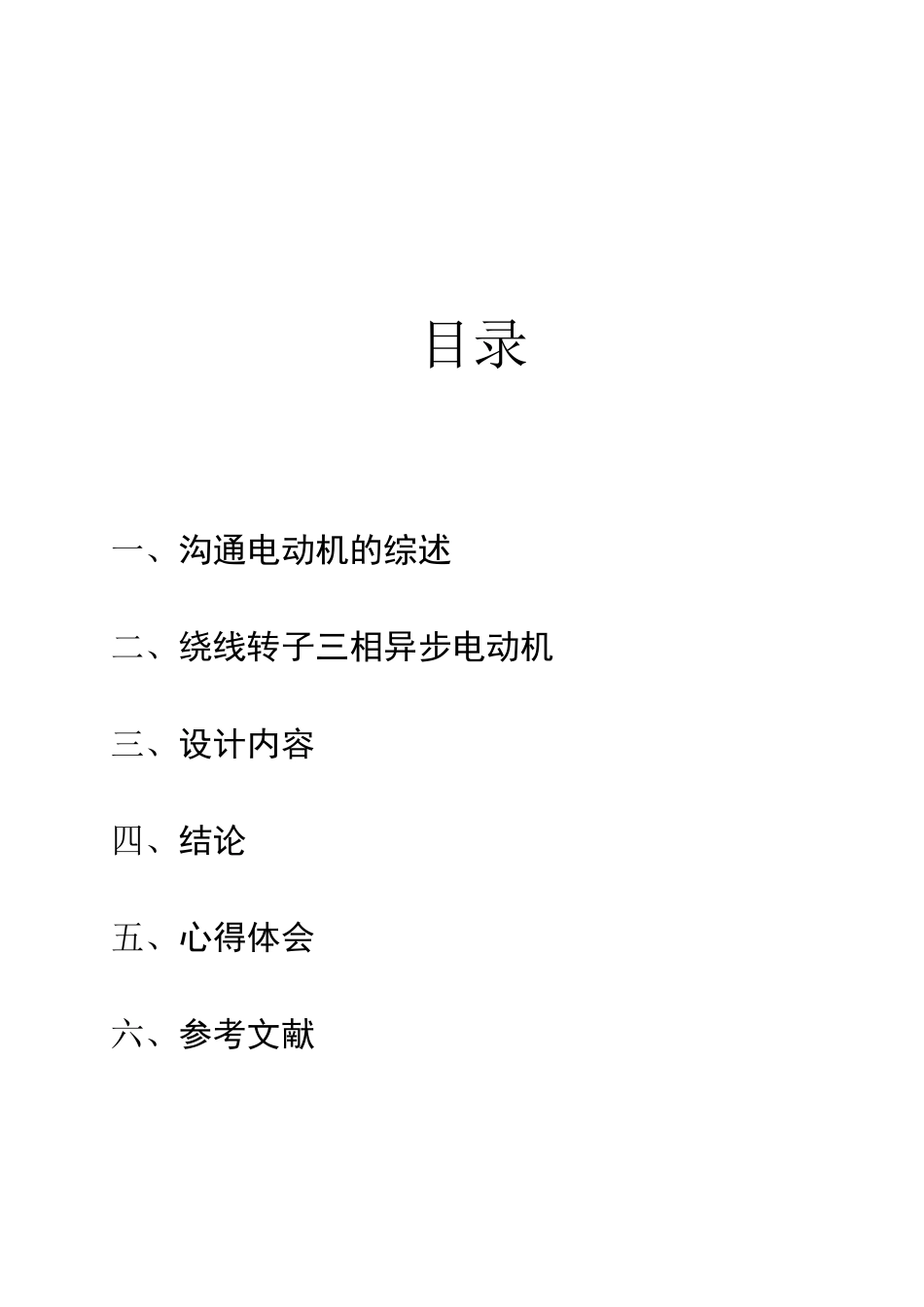

物理科学与工程技术学院课程设计说明书 课题名称： 电机与拖动 设计题目： 绕线式异步电动机串电阻启动设计 专业班级： 11 级自动化 学生姓名： 学 号 ： 1134307128 目录一、沟通电动机的综述二、绕线转子三相异步电动机三、设计内容四、结论五、心得体会六、参考文献一、沟通电动机的综述沟通电动机，是将沟通电的电能转变为机械能的一种机器。目前较常用的沟通电动机有两种：1、三相异步电动机。2、单相沟通电动机。第一种多用在工业上，而第二种多用在民用电器上。沟通电动机的原理：通电线圈在磁场里转动。 沟通电动机由定子和转子组成，你所说的模型中，定子就是电磁铁，转子就是线圈。而定子和转子是采纳同一电源的，所以，定子和转子中电流的方向变化总是同步的，即线圈中的电流方向变了，同时电磁铁中的电流方向也变，根据左手定则，线圈所受磁力方向不变，线圈能继续转下去。 关于二个铜环的作用：二个铜环配上相应的二个电刷，电流就能源源不断的被送入线圈。这个设计的好处是：避开了二根电源线的緾绕问题，因为线圈是不停的转的，用二条导线向线圈供电的话，二根电源线便会緾绕 关于线圈中的电流由于是沟通电，是有电流等于零的时刻，不过这个时刻同有电流的时间比起来实在是太短了，更何况线圈有质量，具有惯性，由于惯性线圈就不会停下来。沟通电动机是根据沟通电的特性，在定子绕组中产生旋转磁场，然后使转子线圈做切割磁感线的运动，使转子线圈产生感应电流，感应电流产生的感应磁场和定子的磁场方向相反，才使转子有了，旋转力矩。 1.1 旋转磁场定子三相对称绕组中通以频率为 f 的三相对称电流便会产生旋转磁场。旋转磁场的转速 由下式确定n =式中，P 为电机的极对数。n 又称为同步转速旋转磁场的转向由三相电流通入三相绕组的相序决定。改变电流相序，旋转磁场的转向随之改变。1.2 异步电动机结构Y 形的电阻，或直接通过短路端环短三相异步电动机主要由静止的和转动的两部分构成，其静止部分称为定子。定子是用硅钢片叠成的圆筒形铁心，其内圆周有槽用来安放三相对称绕组：三相对称绕组每相在空间互差 120°，可联接成 Y 形或 Δ 形。三相异步电动机转动的部分称为转子，是用硅钢片叠成的圆柱形铁心，与定子铁心共同形成磁路。转子外圆周有槽用以安放转子绕组。转子绕组有鼠笼式和线绕式两种。鼠笼式：将铜条扦入槽内，两端用铜环短接，或直接用熔铝浇铸成短路绕组。线绕式：安放三相对称绕组...
