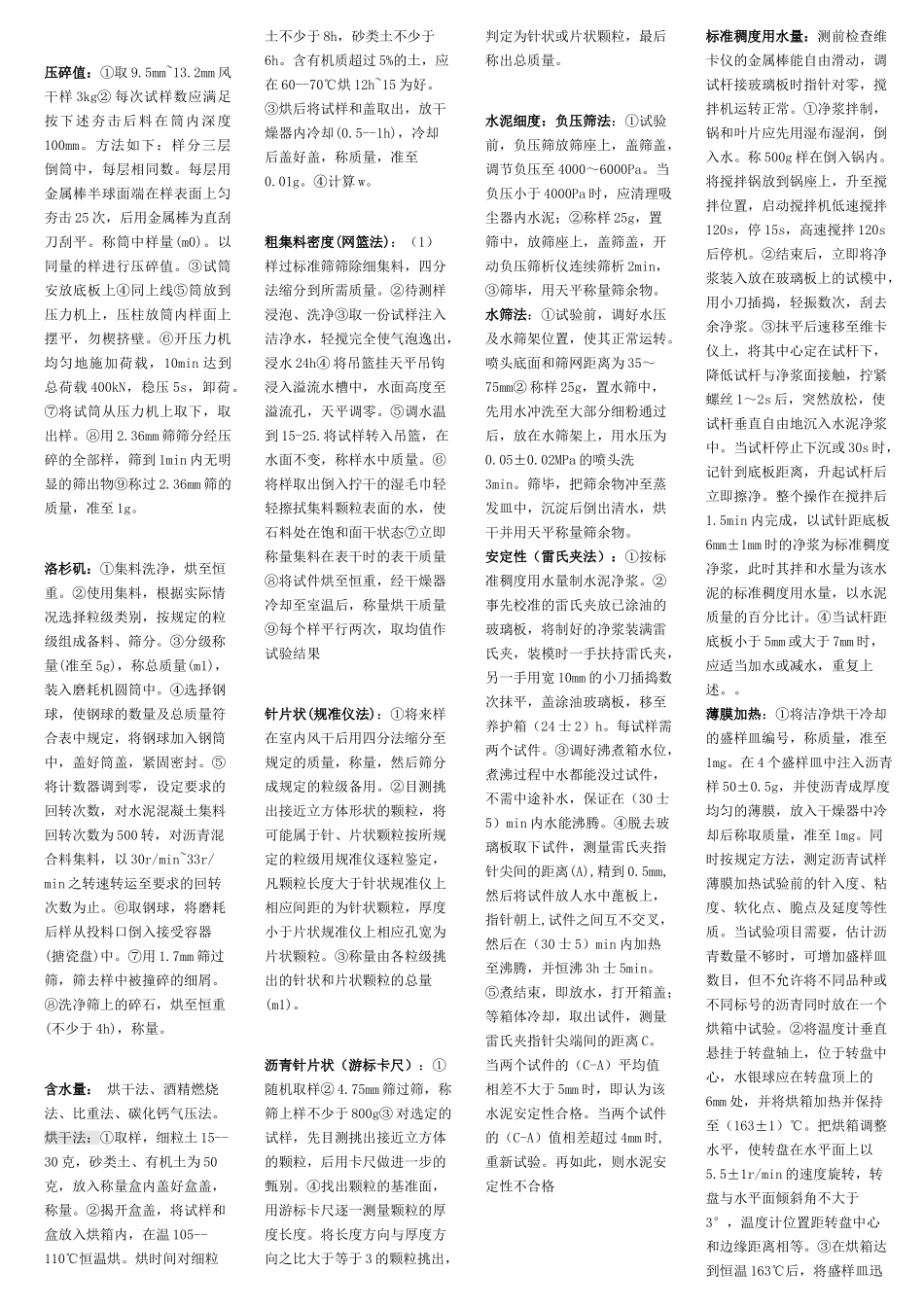

压碎值：①取 9.5mm~13.2mm 风干样 3kg② 每次试样数应满足按下述夯击后料在筒内深度100mm。方法如下：样分三层倒筒中，每层相同数。每层用金属棒半球面端在样表面上匀夯击 25 次，后用金属棒为直刮刀刮平。称筒中样量(m0)。以同量的样进行压碎值。③试筒安放底板上④同上线⑤筒放到压力机上，压柱放筒内样面上摆平，勿楔挤壁。⑥开压力机均匀地施加荷载，10min 达到总荷载 400kN，稳压 5s，卸荷。⑦将试筒从压力机上取下，取出样。⑧用 2.36mm 筛筛分经压碎的全部样，筛到 1min 内无明显的筛出物⑨称过 2.36mm 筛的质量，准至 1g。洛杉矶：①集料洗净，烘至恒重。②使用集料，根据实际情况选择粒级类别，按规定的粒级组成备料、筛分。③分级称量(准至 5g)，称总质量(m1)，装入磨耗机圆筒中。④选择钢球，使钢球的数量及总质量符合表中规定，将钢球加入钢筒中，盖好筒盖，紧固密封。⑤将计数器调到零，设定要求的回转次数，对水泥混凝土集料回转次数为 500 转，对沥青混合料集料，以 30r/min~33r/min 之转速转运至要求的回转次数为止。⑥取钢球，将磨耗后样从投料口倒入接受容器(搪瓷盘)中。⑦用 1.7mm 筛过筛，筛去样中被撞碎的细屑。⑧洗净筛上的碎石，烘至恒重(不少于 4h)，称量。含水量： 烘干法、酒精燃烧法、比重法、碳化钙气压法。烘干法：①取样，细粒土 15--30 克，砂类土、有机土为 50克，放入称量盒内盖好盒盖，称量。②揭开盒盖，将试样和盒放入烘箱内，在温 105--110℃恒温烘。烘时间对细粒土不少于 8h，砂类土不少于6h。含有机质超过 5%的土，应在 60--70℃烘 12h~15 为好。③烘后将试样和盖取出，放干燥器内冷却(0.5--1h)，冷却后盖好盖，称质量，准至0.01g。④计算 w。粗集料密度(网篮法)：（1）样过标准筛筛除细集料，四分法缩分到所需质量。②待测样浸泡、洗净③取一份试样注入洁净水，轻搅完全使气泡逸出，浸水 24h④ 将吊篮挂天平吊钩浸入溢流水槽中，水面高度至溢流孔，天平调零。⑤调水温到 15-25.将试样转入吊篮，在水面不变，称样水中质量。⑥将样取出倒入拧干的湿毛巾轻轻擦拭集料颗粒表面的水，使石料处在饱和面干状态⑦立即称量集料在表干时的表干质量⑧将试件烘至恒重，经干燥器冷却至室温后，称量烘干质量⑨每个样平行两次，取均值作试验结果针片状(规准仪法)：①将来样在室内风干后用四分法缩分至规定的质量，称量，然后筛分成规定的粒级备用。②目测挑出接近立方体形状的颗...
