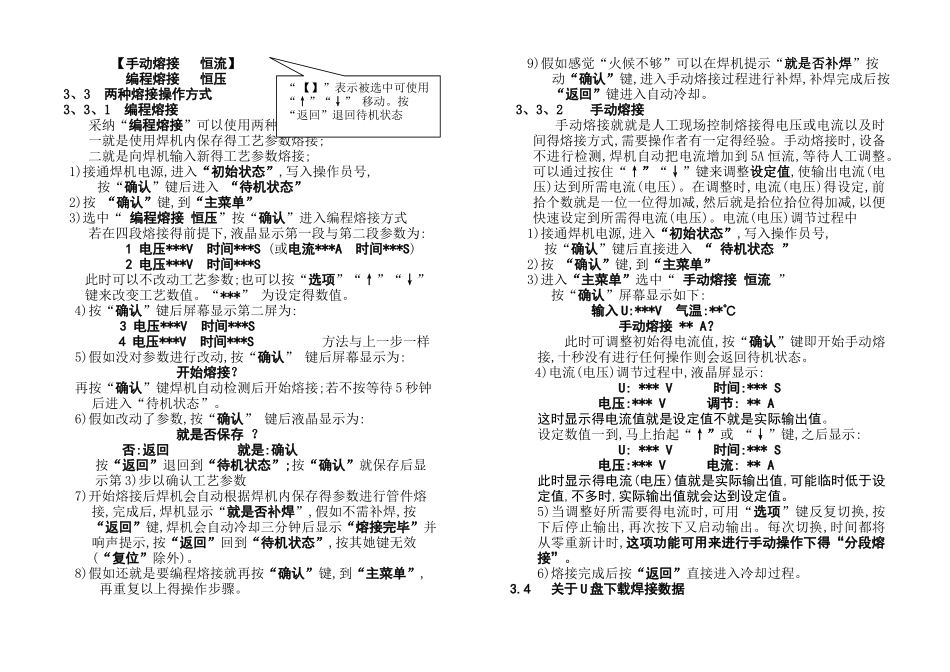

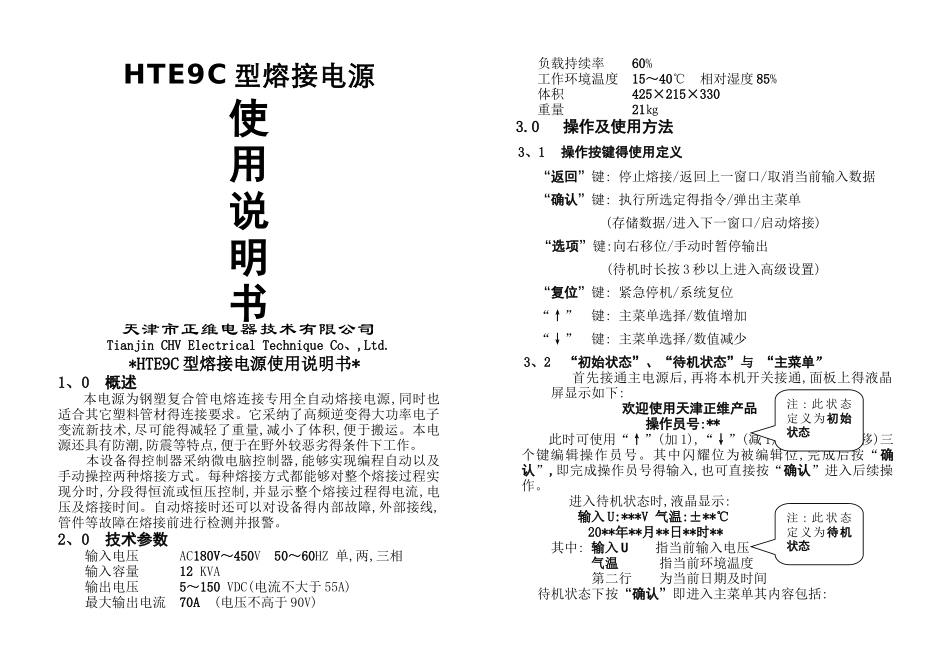

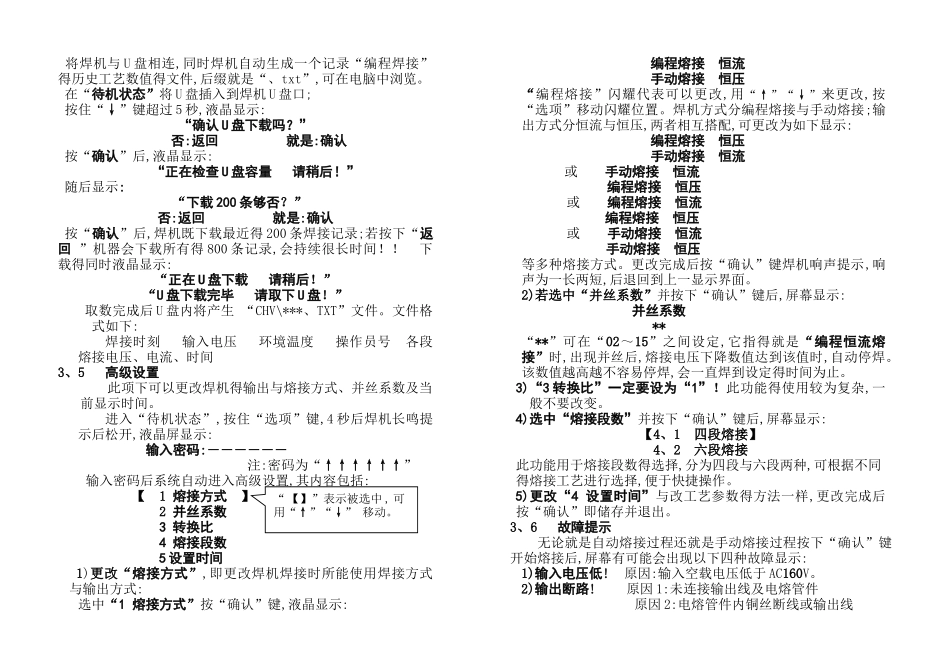

HTE9C 型熔接电源使用说明书天津市正维电器技术有限公司Tianjin CHV Electrical Technique Co、,Ltd. *HTE9C 型熔接电源使用说明书*1、0 概述 本电源为钢塑复合管电熔连接专用全自动熔接电源,同时也适合其它塑料管材得连接要求。它采纳了高频逆变得大功率电子变流新技术,尽可能得减轻了重量,减小了体积,便于搬运。本电源还具有防潮,防震等特点,便于在野外较恶劣得条件下工作。本设备得控制器采纳微电脑控制器,能够实现编程自动以及手动操控两种熔接方式。每种熔接方式都能够对整个熔接过程实现分时,分段得恒流或恒压控制,并显示整个熔接过程得电流,电压及熔接时间。自动熔接时还可以对设备得内部故障,外部接线,管件等故障在熔接前进行检测并报警。2、0 技术参数输入电压 AC180V～450V 50～60HZ 单,两,三相 输入容量 12 KVA输出电压 5～150 VDC(电流不大于 55A)最大输出电流 70A (电压不高于 90V) 负载持续率 60% 工作环境温度 15～40℃ 相对湿度 85% 体积 425×215×330重量 21㎏3.0 操作及使用方法 3、1 操作按键得使用定义“返回”键: 停止熔接/返回上一窗口/取消当前输入数据“确认”键: 执行所选定得指令/弹出主菜单(存储数据/进入下一窗口/启动熔接)“选项”键:向右移位/手动时暂停输出(待机时长按 3 秒以上进入高级设置)“复位”键: 紧急停机/系统复位“↑” 键: 主菜单选择/数值增加 “↓” 键: 主菜单选择/数值减少3、2 “初始状态”、“待机状态”与 “主菜单” 首先接通主电源后,再将本机开关接通,面板上得液晶屏显示如下: 欢迎使用天津正维产品 操作员号:** 此时可使用“↑”(加 1),“↓”(减 1),“选项”(右移)三个键编辑操作员号。其中闪耀位为被编辑位,完成后按“确认”,即完成操作员号得输入,也可直接按“确认”进入后续操作。 进入待机状态时,液晶显示:输入 U:***V 气温:±**℃ 20**年**月**日**时**其中: 输入 U 指当前输入电压气温 指当前环境温度 第二行 为当前日期及时间待机状态下按“确认”即进入主菜单其内容包括:注 : 此 状 态定义为待机状态注 : 此 状 态定义为初始状态 【手动熔接 恒流】 编程熔接 恒压3、3 两种熔接操作方式3、3、1 编程熔接 采纳“编程熔接”可以使用两种方法:一就是使用焊机内保存得工艺参数熔接;二就是向焊机输入新得工艺参数熔接;1)接通焊机电源,进入“初始状态”,写入操作员号,按“确认”键后进入 “待机状态”2)...
