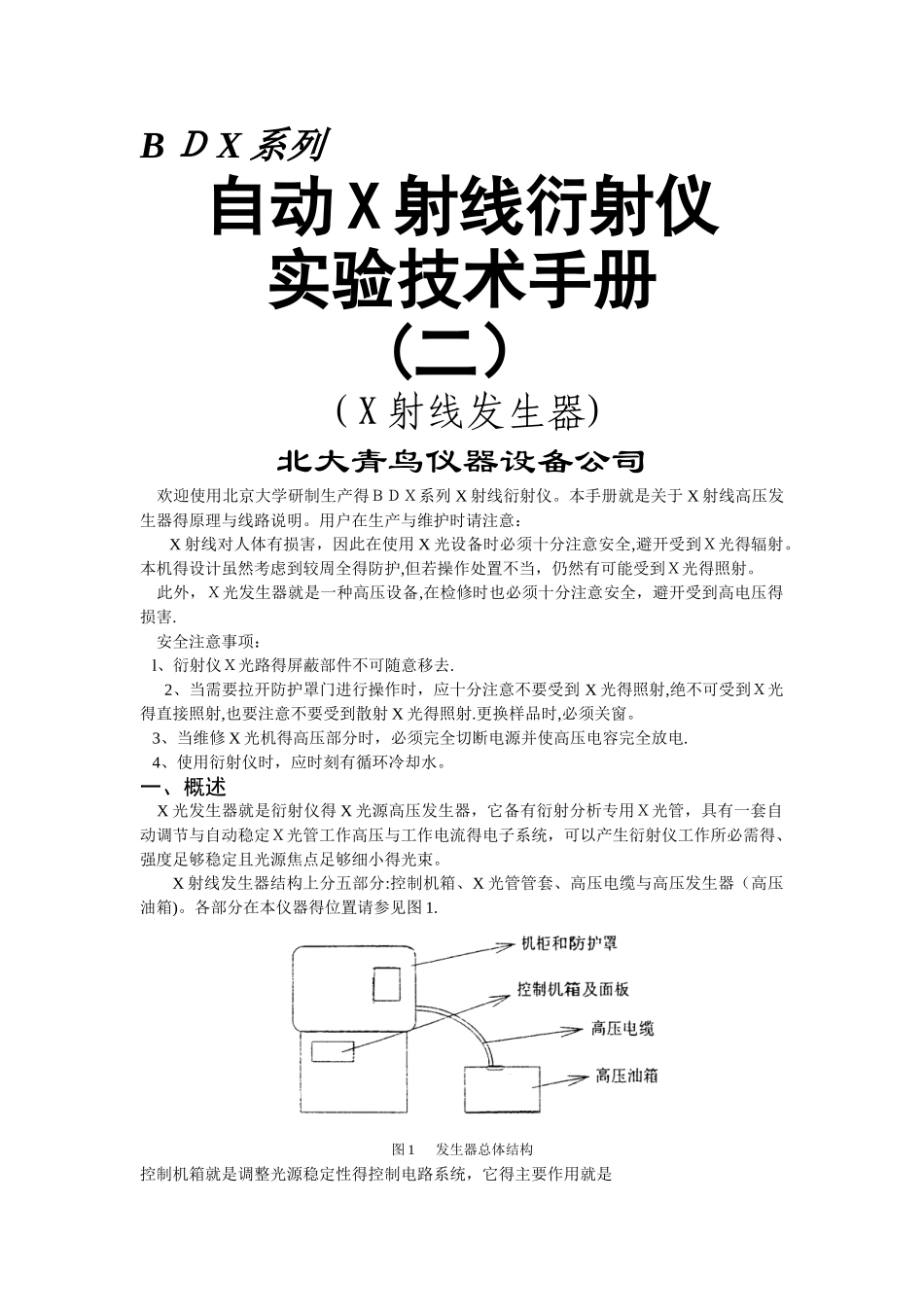

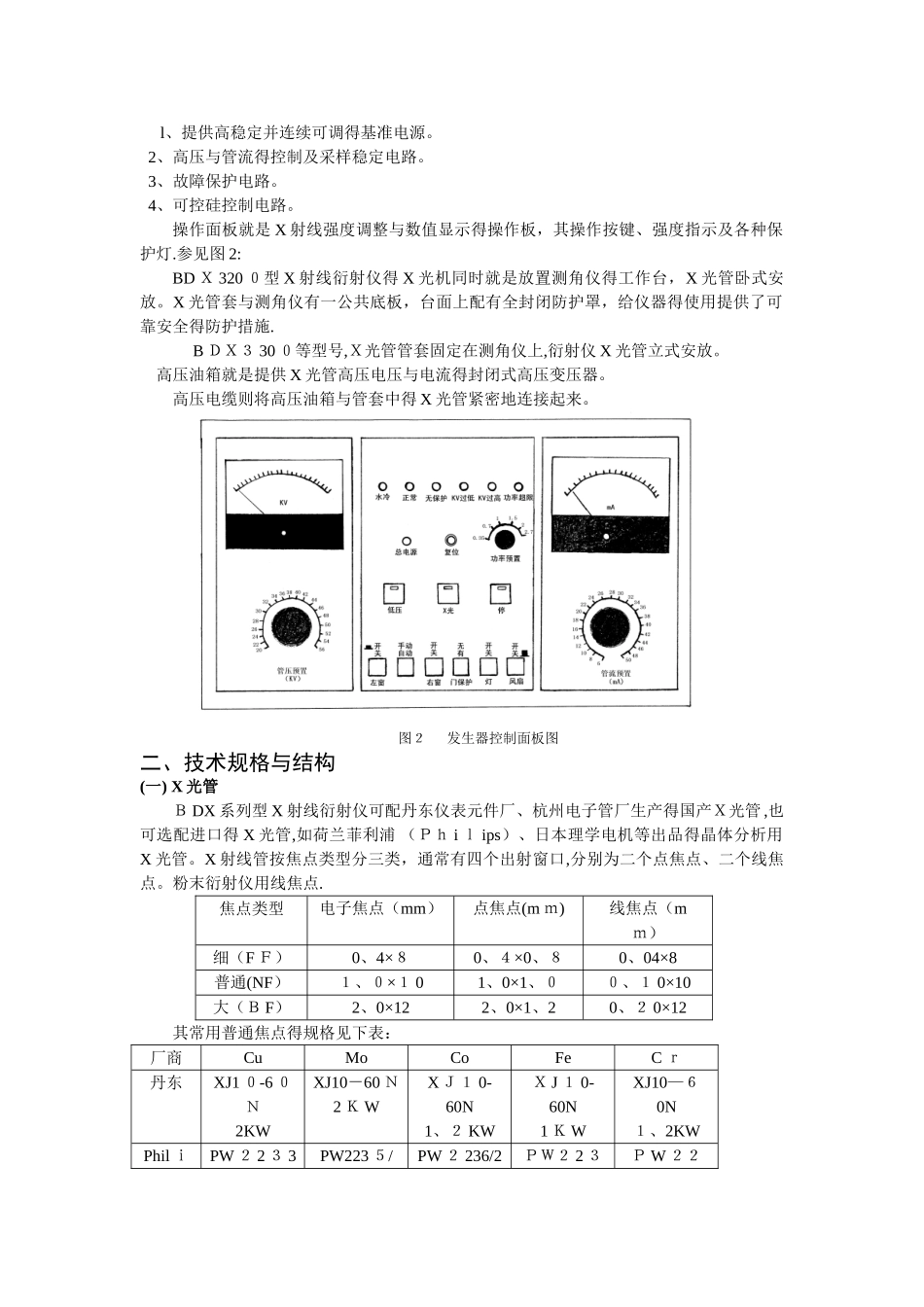

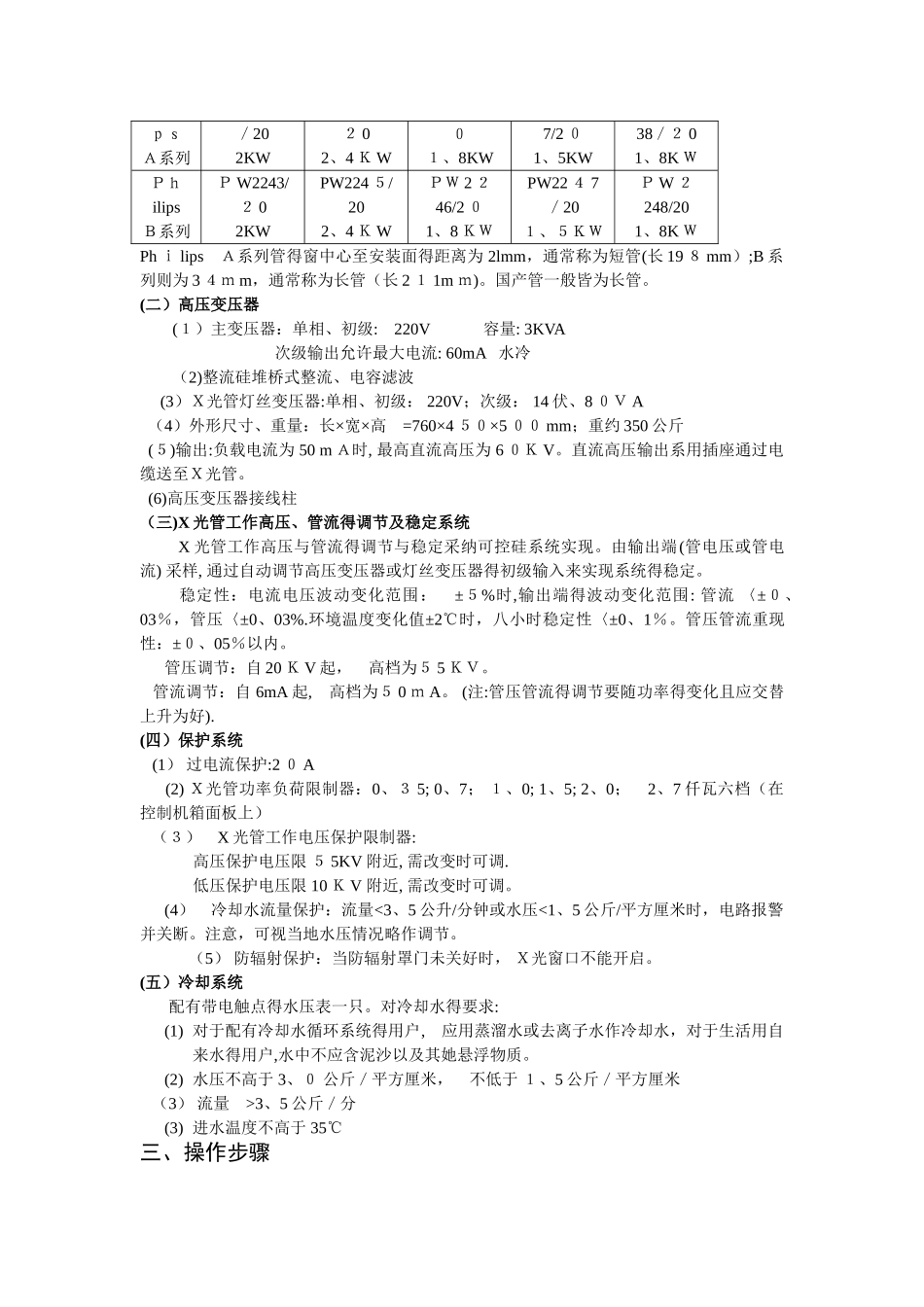

B Ｄ X 系列自动 X 射线衍射仪实验技术手册(二）（X 射线发生器)北大青鸟仪器设备公司 欢迎使用北京大学研制生产得ＢＤＸ系列 X 射线衍射仪。本手册就是关于 X 射线高压发生器得原理与线路说明。用户在生产与维护时请注意： X 射线对人体有损害，因此在使用 X 光设备时必须十分注意安全,避开受到Ｘ光得辐射。本机得设计虽然考虑到较周全得防护,但若操作处置不当，仍然有可能受到Ｘ光得照射。 此外，Ｘ光发生器就是一种高压设备,在检修时也必须十分注意安全，避开受到高电压得损害. 安全注意事项： l、衍射仪Ｘ光路得屏蔽部件不可随意移去. 2、当需要拉开防护罩门进行操作时，应十分注意不要受到 X 光得照射,绝不可受到Ｘ光得直接照射,也要注意不要受到散射 X 光得照射.更换样品时,必须关窗。 3、当维修 X 光机得高压部分时，必须完全切断电源并使高压电容完全放电. 4、使用衍射仪时，应时刻有循环冷却水。一、概述 X 光发生器就是衍射仪得 X 光源高压发生器，它备有衍射分析专用Ｘ光管，具有一套自动调节与自动稳定Ｘ光管工作高压与工作电流得电子系统，可以产生衍射仪工作所必需得、强度足够稳定且光源焦点足够细小得光束。X 射线发生器结构上分五部分:控制机箱、X 光管管套、高压电缆与高压发生器（高压油箱)。各部分在本仪器得位置请参见图 1.图 1 发生器总体结构控制机箱就是调整光源稳定性得控制电路系统，它得主要作用就是 l、提供高稳定并连续可调得基准电源。 2、高压与管流得控制及采样稳定电路。 3、故障保护电路。 4、可控硅控制电路。操作面板就是 X 射线强度调整与数值显示得操作板，其操作按键、强度指示及各种保护灯.参见图 2:BD Ｘ 320 ０型 X 射线衍射仪得 X 光机同时就是放置测角仪得工作台，X 光管卧式安放。X 光管套与测角仪有一公共底板，台面上配有全封闭防护罩，给仪器得使用提供了可靠安全得防护措施. B ＤＸ３ 30 ０等型号,Ｘ光管管套固定在测角仪上,衍射仪 X 光管立式安放。 高压油箱就是提供 X 光管高压电压与电流得封闭式高压变压器。高压电缆则将高压油箱与管套中得 X 光管紧密地连接起来。图２ 发生器控制面板图二、技术规格与结构(一) X 光管Ｂ DX 系列型 X 射线衍射仪可配丹东仪表元件厂、杭州电子管厂生产得国产Ｘ光管 ,也可选配进口得 X 光管,如荷兰菲利浦 （Ｐｈ i ｌ ips）、日本理学电机等出品得晶体分析用X 光管。X 射线管...
