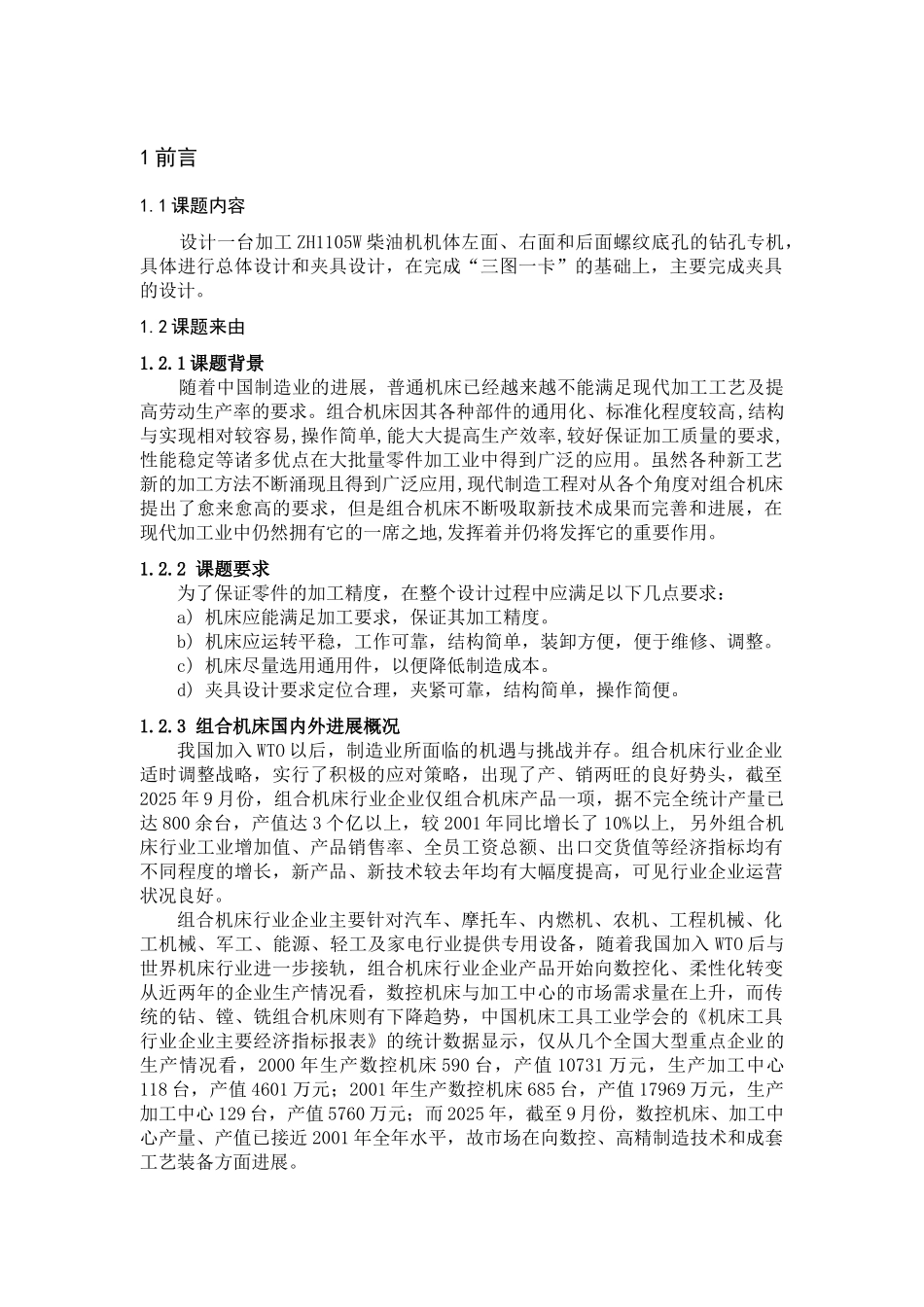

1 前言1.1 课题内容 设计一台加工 ZH1105W 柴油机机体左面、右面和后面螺纹底孔的钻孔专机，具体进行总体设计和夹具设计，在完成“三图一卡”的基础上，主要完成夹具的设计。1.2 课题来由1.2.1 课题背景 随着中国制造业的进展，普通机床已经越来越不能满足现代加工工艺及提高劳动生产率的要求。组合机床因其各种部件的通用化、标准化程度较高,结构与实现相对较容易,操作简单,能大大提高生产效率,较好保证加工质量的要求,性能稳定等诸多优点在大批量零件加工业中得到广泛的应用。虽然各种新工艺新的加工方法不断涌现且得到广泛应用,现代制造工程对从各个角度对组合机床提出了愈来愈高的要求，但是组合机床不断吸取新技术成果而完善和进展，在现代加工业中仍然拥有它的一席之地,发挥着并仍将发挥它的重要作用。1.2.2 课题要求为了保证零件的加工精度，在整个设计过程中应满足以下几点要求：a) 机床应能满足加工要求，保证其加工精度。b) 机床应运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整。c) 机床尽量选用通用件，以便降低制造成本。 d) 夹具设计要求定位合理，夹紧可靠，结构简单，操作简便。1.2.3 组合机床国内外进展概况我国加入 WTO 以后，制造业所面临的机遇与挑战并存。组合机床行业企业适时调整战略，实行了积极的应对策略，出现了产、销两旺的良好势头，截至2025 年 9 月份，组合机床行业企业仅组合机床产品一项，据不完全统计产量已达 800 余台，产值达 3 个亿以上，较 2001 年同比增长了 10%以上, 另外组合机床行业工业增加值、产品销售率、全员工资总额、出口交货值等经济指标均有不同程度的增长，新产品、新技术较去年均有大幅度提高，可见行业企业运营状况良好。组合机床行业企业主要针对汽车、摩托车、内燃机、农机、工程机械、化工机械、军工、能源、轻工及家电行业提供专用设备，随着我国加入 WTO 后与世界机床行业进一步接轨，组合机床行业企业产品开始向数控化、柔性化转变从近两年的企业生产情况看，数控机床与加工中心的市场需求量在上升，而传统的钻、镗、铣组合机床则有下降趋势，中国机床工具工业学会的《机床工具行业企业主要经济指标报表》的统计数据显示，仅从几个全国大型重点企业的生产情况看，2000 年生产数控机床 590 台，产值 10731 万元，生产加工中心118 台，产值 4601 万元；2001 年生产数控机床 685 台，产值 17969 万元，生产加工中心 129 台，产值...
