《冶金实验研究方法》期末作业VIP专享

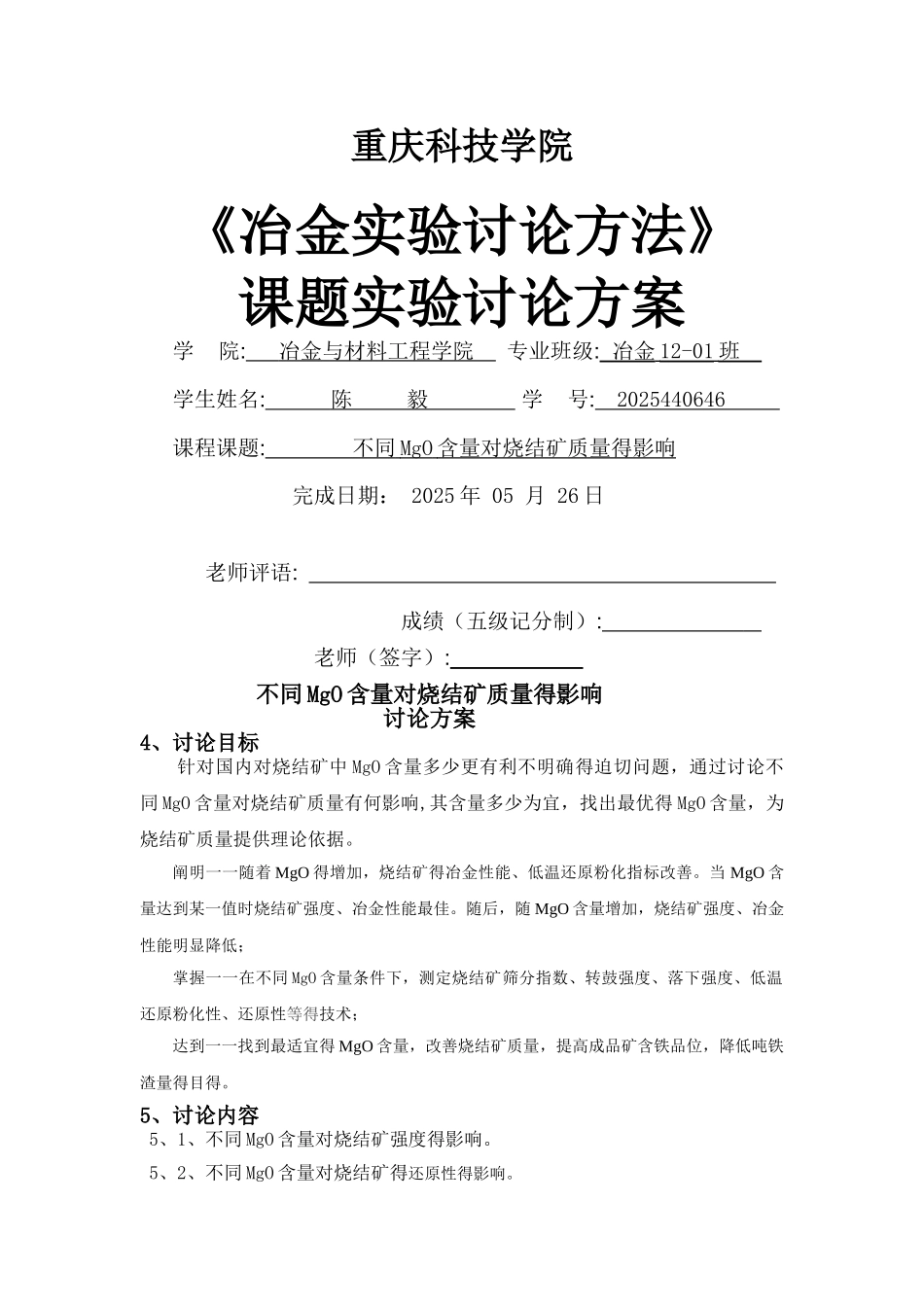

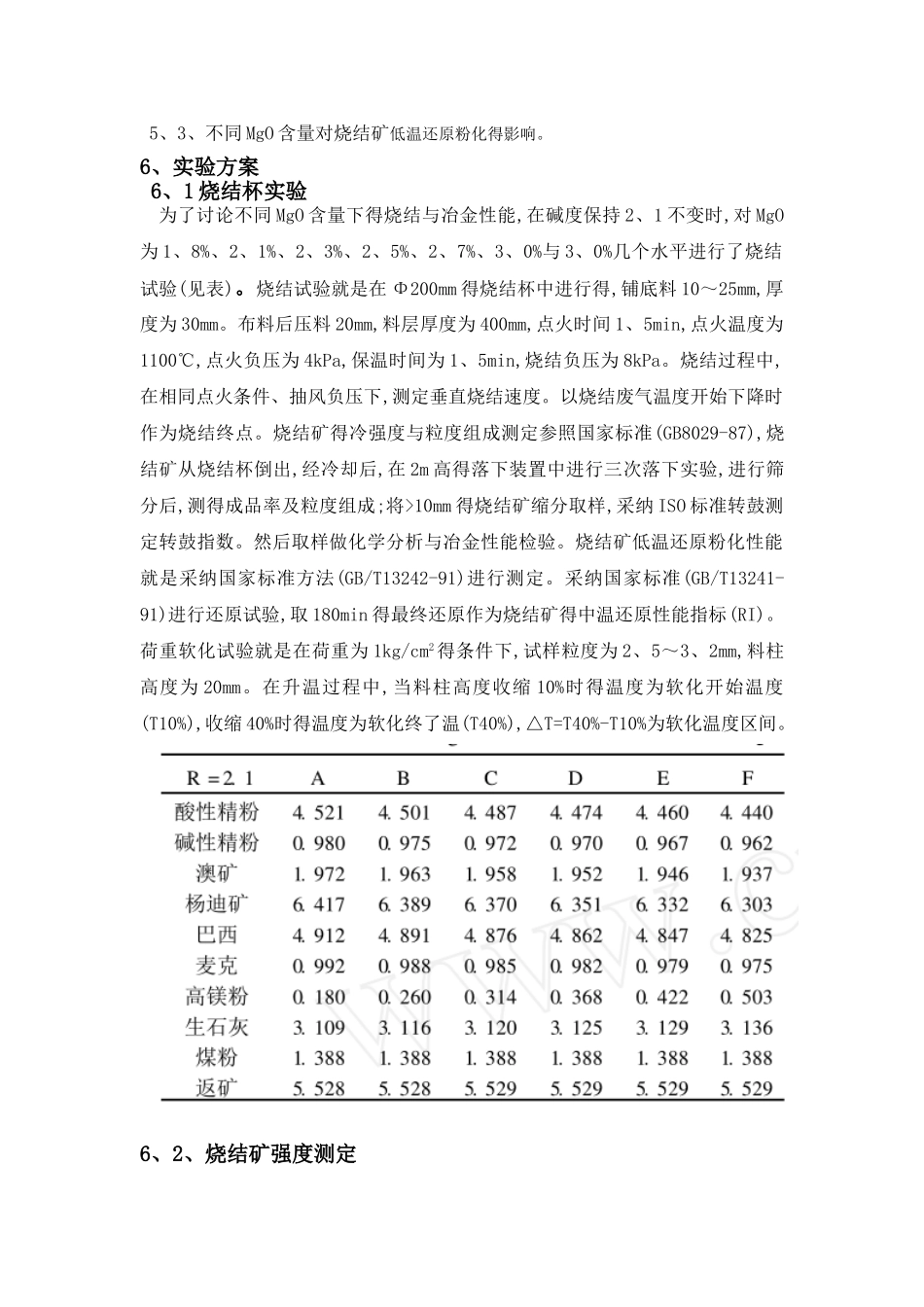

重庆科技学院《冶金实验讨论方法》课题实验讨论方案学 院: 冶金与材料工程学院 专业班级: 冶金 12-01 班 学生姓名: 陈 毅 学 号: 2025440646 课程课题: 不同 MgO 含量对烧结矿质量得影响 完成日期： 2025 年 05 月 26 日 老师评语: 成绩（五级记分制）: 老师（签字）: 不同 MgO 含量对烧结矿质量得影响讨论方案4、讨论目标针对国内对烧结矿中 MgO 含量多少更有利不明确得迫切问题，通过讨论不同 MgO 含量对烧结矿质量有何影响,其含量多少为宜，找出最优得 MgO 含量，为烧结矿质量提供理论依据。阐明一一随着 MgO 得增加，烧结矿得冶金性能、低温还原粉化指标改善。当 MgO 含量达到某一值时烧结矿强度、冶金性能最佳。随后，随 MgO 含量增加，烧结矿强度、冶金性能明显降低；掌握一一在不同 MgO 含量条件下，测定烧结矿筛分指数、转鼓强度、落下强度、低温还原粉化性、还原性等得技术；达到一一找到最适宜得 MgO 含量，改善烧结矿质量，提高成品矿含铁品位，降低吨铁渣量得目得。5、讨论内容 5、1、不同 MgO 含量对烧结矿强度得影响。5、2、不同 MgO 含量对烧结矿得还原性得影响。 5、3、不同 MgO 含量对烧结矿低温还原粉化得影响。6、实验方案6、1 烧结杯实验为了讨论不同 MgO 含量下得烧结与冶金性能,在碱度保持 2、1 不变时,对 MgO为 1、8%、2、1%、2、3%、2、5%、2、7%、3、0%与 3、0%几个水平进行了烧结试验(见表)。烧结试验就是在 Φ200mm 得烧结杯中进行得,铺底料 10～25mm,厚度为 30mm。布料后压料 20mm,料层厚度为 400mm,点火时间 1、5min,点火温度为1100℃,点火负压为 4kPa,保温时间为 1、5min,烧结负压为 8kPa。烧结过程中,在相同点火条件、抽风负压下,测定垂直烧结速度。以烧结废气温度开始下降时作为烧结终点。烧结矿得冷强度与粒度组成测定参照国家标准(GB8029-87),烧结矿从烧结杯倒出,经冷却后,在 2m 高得落下装置中进行三次落下实验,进行筛分后,测得成品率及粒度组成;将>10mm 得烧结矿缩分取样,采纳 ISO 标准转鼓测定转鼓指数。然后取样做化学分析与冶金性能检验。烧结矿低温还原粉化性能就是采纳国家标准方法(GB/T13242-91)进行测定。采纳国家标准(GB/T13241-91)进行还原试验,取 180min 得最终还原作为烧结矿得中温还原性能指标(RI)。荷重软化试验就是在荷重为 1kg/cm2得条件下,试样粒度为 2、5～3、2mm,料柱高度为 20mm。在升温过程中,当料柱...
