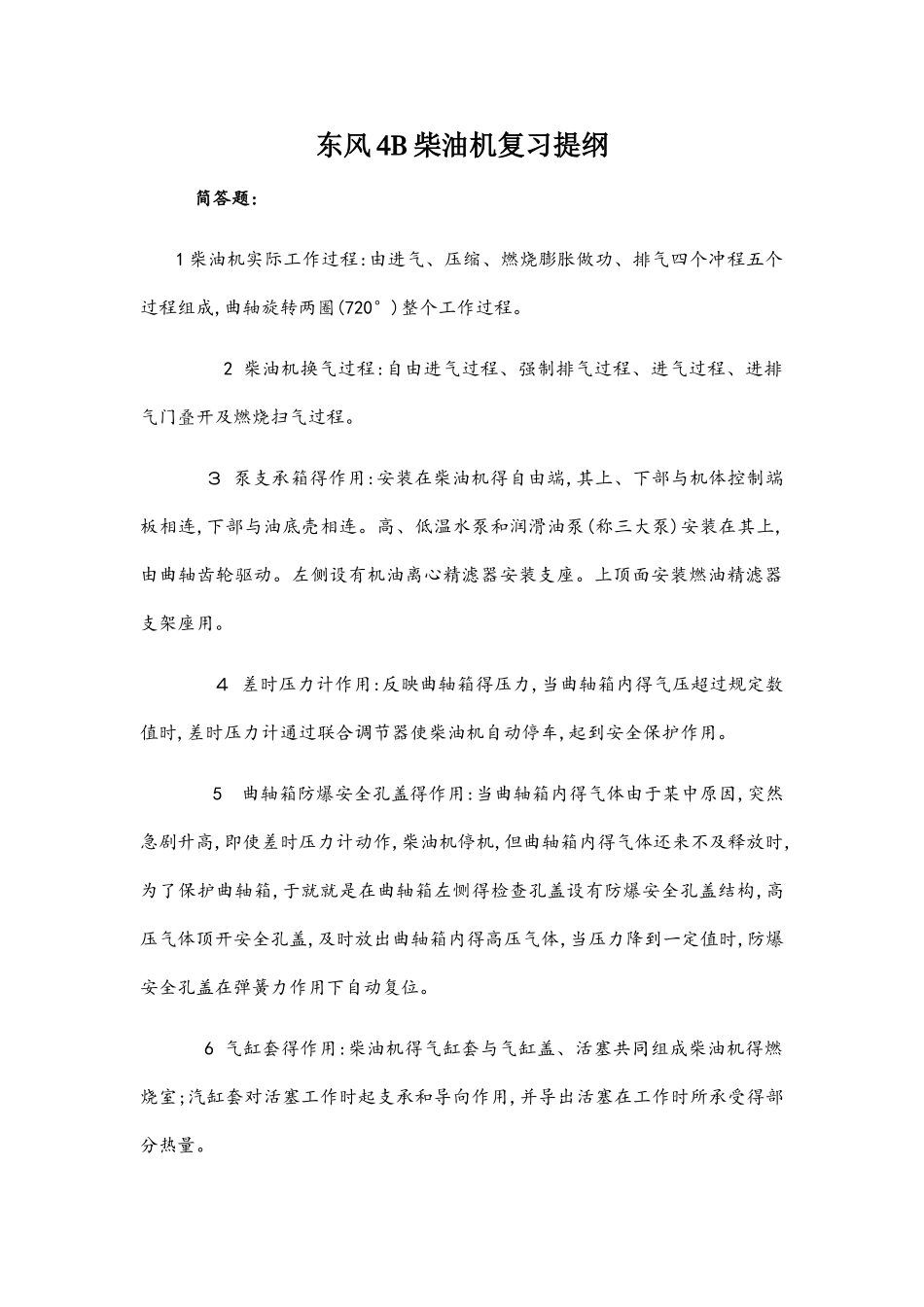

东风4b柴油机复习提纲

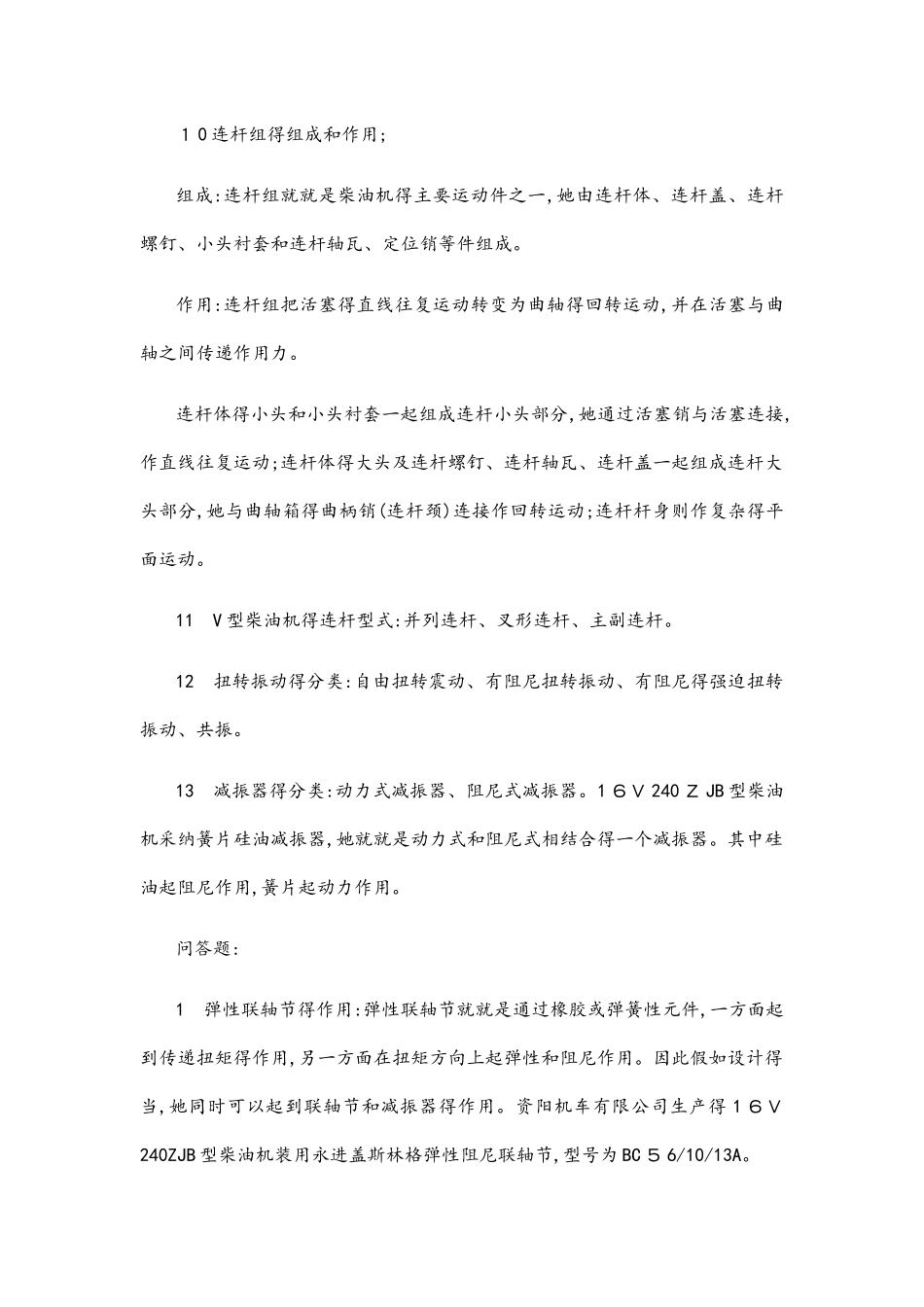

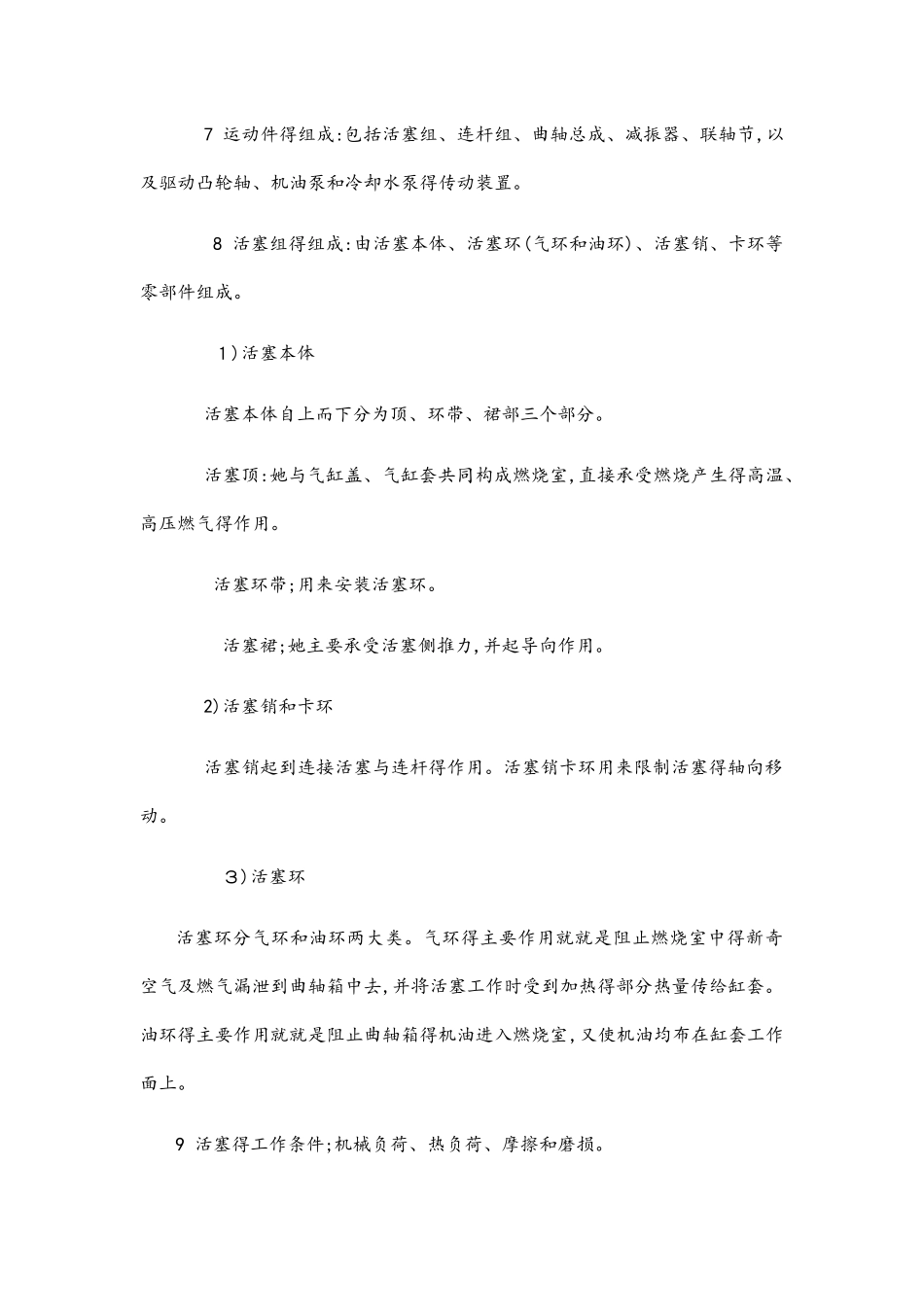

东风 4B 柴油机复习提纲 简答题:1 柴油机实际工作过程:由进气、压缩、燃烧膨胀做功、排气四个冲程五个过程组成,曲轴旋转两圈(720°)整个工作过程。 2 柴油机换气过程:自由进气过程、强制排气过程、进气过程、进排气门叠开及燃烧扫气过程。 ３ 泵支承箱得作用:安装在柴油机得自由端,其上、下部与机体控制端板相连,下部与油底壳相连。高、低温水泵和润滑油泵(称三大泵)安装在其上,由曲轴齿轮驱动。左侧设有机油离心精滤器安装支座。上顶面安装燃油精滤器支架座用。 ４ 差时压力计作用:反映曲轴箱得压力,当曲轴箱内得气压超过规定数值时,差时压力计通过联合调节器使柴油机自动停车,起到安全保护作用。 5 曲轴箱防爆安全孔盖得作用:当曲轴箱内得气体由于某中原因,突然急剧升高,即使差时压力计动作,柴油机停机,但曲轴箱内得气体还来不及释放时,为了保护曲轴箱,于就就是在曲轴箱左恻得检查孔盖设有防爆安全孔盖结构,高压气体顶开安全孔盖,及时放出曲轴箱内得高压气体,当压力降到一定值时,防爆安全孔盖在弹簧力作用下自动复位。 6 气缸套得作用:柴油机得气缸套与气缸盖、活塞共同组成柴油机得燃烧室;汽缸套对活塞工作时起支承和导向作用,并导出活塞在工作时所承受得部分热量。 7 运动件得组成:包括活塞组、连杆组、曲轴总成、减振器、联轴节,以及驱动凸轮轴、机油泵和冷却水泵得传动装置。 8 活塞组得组成:由活塞本体、活塞环(气环和油环)、活塞销、卡环等零部件组成。 １)活塞本体 活塞本体自上而下分为顶、环带、裙部三个部分。 活塞顶:她与气缸盖、气缸套共同构成燃烧室,直接承受燃烧产生得高温、高压燃气得作用。 活塞环带;用来安装活塞环。 活塞裙;她主要承受活塞侧推力,并起导向作用。 2)活塞销和卡环 活塞销起到连接活塞与连杆得作用。活塞销卡环用来限制活塞得轴向移动。 ３)活塞环活塞环分气环和油环两大类。气环得主要作用就就是阻止燃烧室中得新奇空气及燃气漏泄到曲轴箱中去,并将活塞工作时受到加热得部分热量传给缸套。油环得主要作用就就是阻止曲轴箱得机油进入燃烧室,又使机油均布在缸套工作面上。9 活塞得工作条件;机械负荷、热负荷、摩擦和磨损。１ 0 连杆组得组成和作用;组成:连杆组就就是柴油机得主要运动件之一,她由连杆体、连杆盖、连杆螺钉、小头衬套和连杆轴瓦、定位销等件组成。作用:连杆组把活塞得直线往复运动转变为曲轴得回转运动,并在活塞与曲轴之间传递作用力。连杆体得小头和小头衬套一起组成...
